MagyarМини-ПК Zotac ZBOX-CI660 Nano (i7-8550U). Обзор от Notebookcheck
У Zotac в запасе имеется целый арсенал различных мини-ПК для разных сегментов рынка: начиная от серии ZBox B и до ZBox S - скоро алфавит закончится. Сегодня мы взглянем на ZBox C-серии, главным достоинством которого является бесшумная работа, которую обеспечивает пассивная система охлаждения.
С безвентиляторным ZBox CI660 Nano производитель вполне мог пойти простой дорогой, установив низкопроизводительные процессоры Intel Atom или Celeron с TDP меньше 7 Вт. Но в Zotac решили выделиться из толпы сделав выбор в пользу мощного Core i7-8550U (15 Вт), который обычно охлаждается с помощью вентилятора. обычно данный чип устанавливается в ультрабуки, вроде популярных XPS 13 и Huawei MateBook X Pro. В данном обзоре мы хотим выяснить как CI660 Nano справляется с нагрузкой и какие есть подводные камни у данной модели.
На данный момент CI660 еще нет в продаже. Когда цена на устройство станут известны, мы обновим данную страницу.
В продаже также появятся младшие версии - CI640 и CI620 - несущие на борту Core i5-8250U и Core i3-8130U соответственно.
Обзор еще одного мини-ПК от Zotac на нашем сайте: Zotac ZBox Magnus EN980

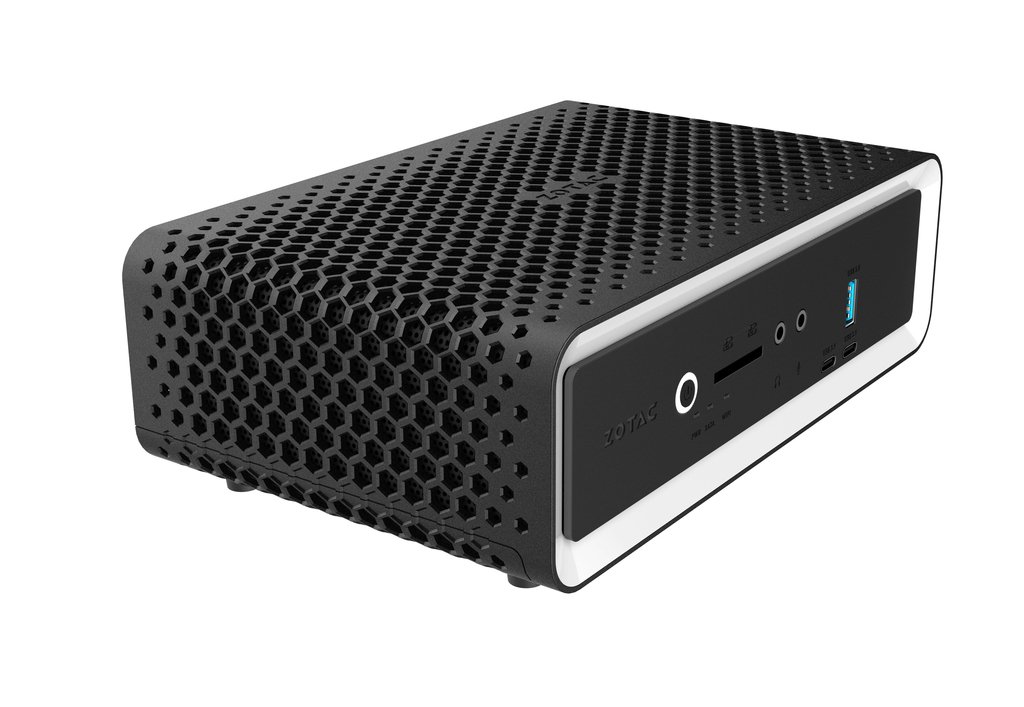

Дизайн и особенности

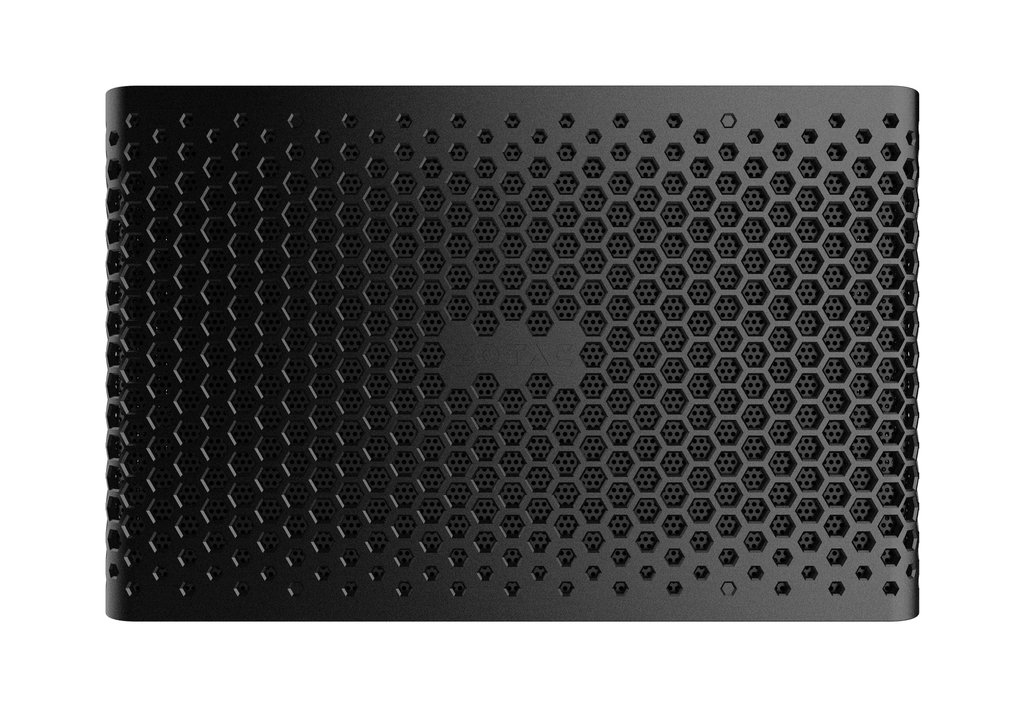

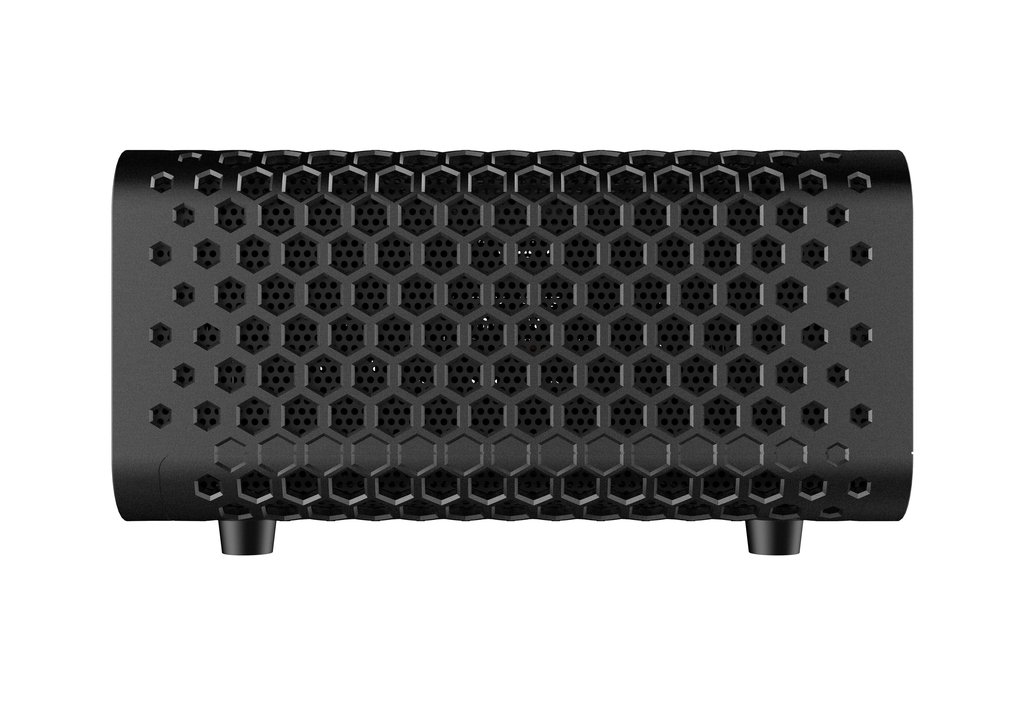

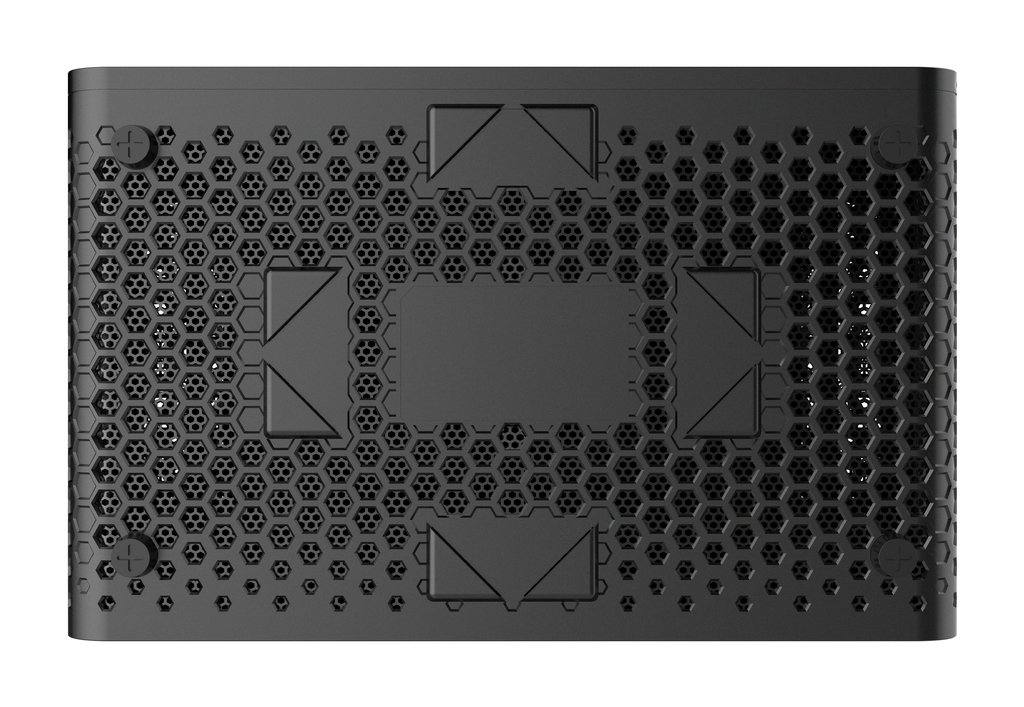

Большая часть внутреннего объема корпуса отведена пассивному охлаждению. Благодаря перфорации в виде шестигранников на корпусе, выделяемое компонентами тепло легко выходит за его пределы. Такой необычный дизайн в данном случае скорее необходимость, так как иначе охладить 15-ваттный Core i7 без вентилятора невозможно.
Материалом изготовления для необычного на вид корпуса послужил пластик. Поверхность с обеих сторон продавливается: не критично, но Intel NUC и Gigabyte Brix ощущается гораздо более монолитными.Габариты у CI660 Nano больше, чем у других подобных устройств с аналогичным процессором. Для сравнения, толщина корпуса Gigabyte Brix BRi7 составляет 34 мм (69 мм у Zotac). Но это и понятно - система охлаждения ведь пассивная.
К счастью, вес аппарата достаточно мал - всего 1.1 кг.
Оснащение

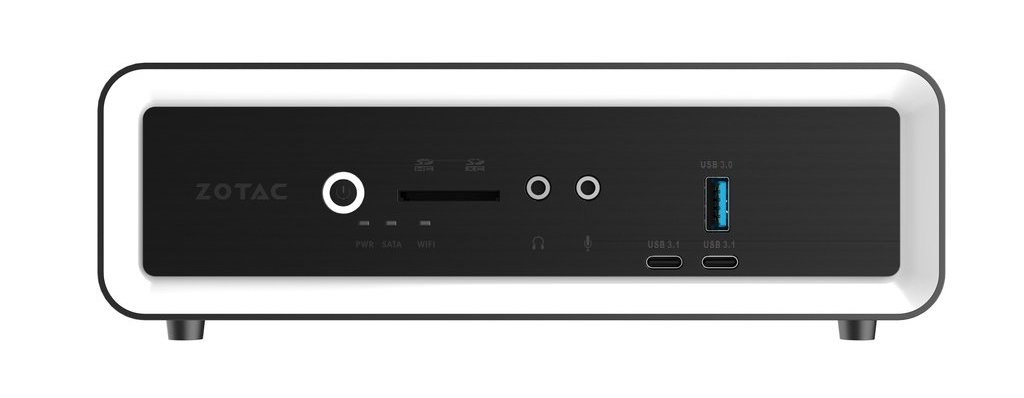

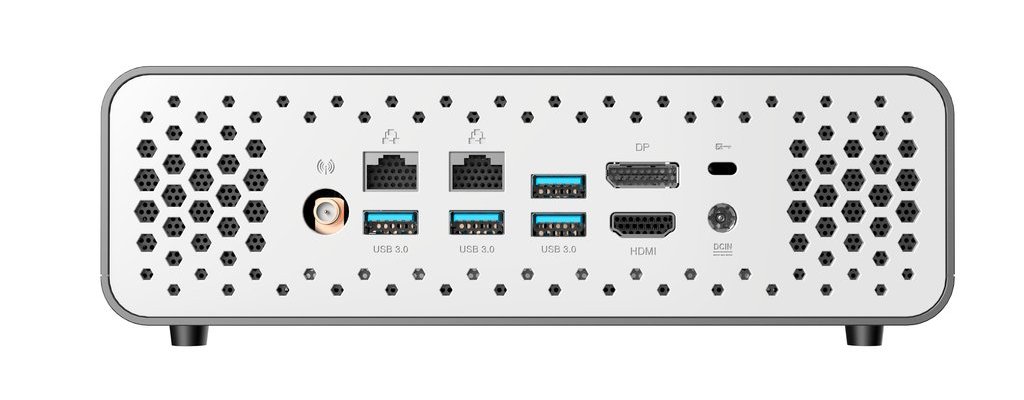

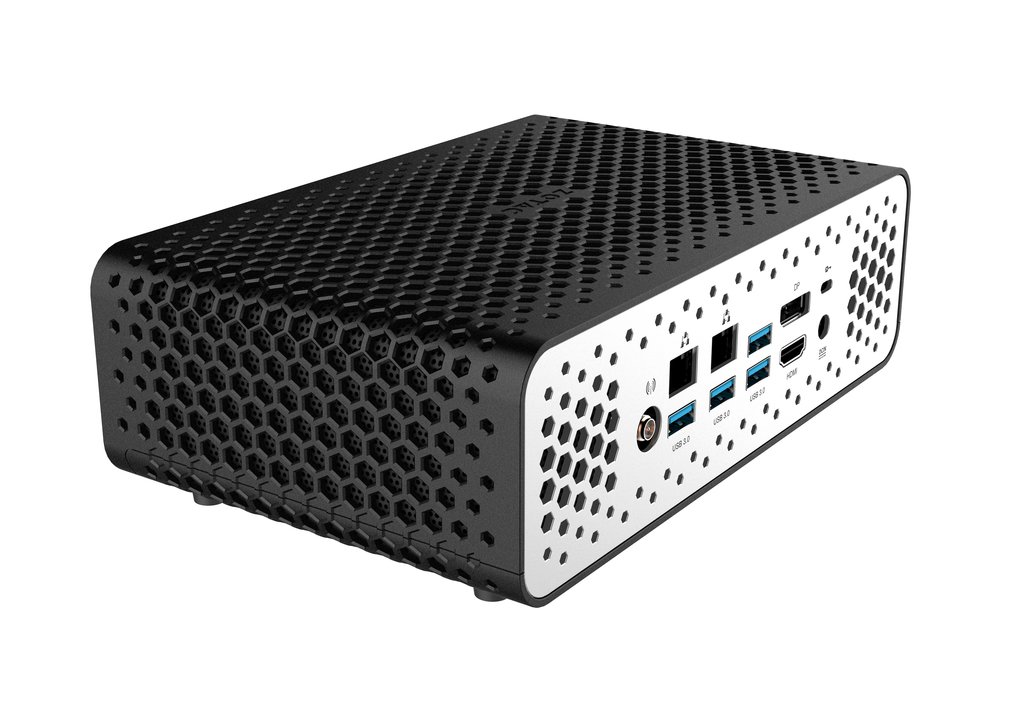

В распоряжении пользователей имеется очень широкий спектр различных портов, причем на обеих сторонах устройства. В глаза бросается,правда, отсутствие Thunderbolt 3 и инфракрасного приемника. И если с первым можно смириться, то нехватка ИК-порта - большой минус для тех, кто планирует использовать данный мини-ПК как HTPC. Порты USB Type-C не поддерживают DisplayPort и служат только для передачи данных.
Картридер
Встроенный картридер имеет низкую скорость, во время тестов нам удалось измерить всего 35 МБ/с в паре с референсной картой памяти стандарта UHS-II. Копирование 1 ГБ картинок на рабочий стол заняло 30 секунд (6-7 сек. на XPS 13). В слоте нет механизма фиксации, вставленная карта будет выступать из корпуса на половину своей длины.
| SD Card Reader | |
| average JPG Copy Test (av. of 3 runs) | |
| Dell XPS 13 9370 i7 UHD (Toshiba Exceria Pro UHS-II) | |
| Intel Hades Canyon NUC8i7HVK (Toshiba Exceria Pro SDXC 64 GB UHS-II) | |
| Zotac ZBOX Magnus EN51050 (Toshiba Exceria Pro SDXC 64 GB UHS-II) | |
| Zotac ZBOX-CI660 Nano (Toshiba Exceria Pro SDXC 64 GB UHS-II) | |
| maximum AS SSD Seq Read Test (1GB) | |
| Dell XPS 13 9370 i7 UHD (Toshiba Exceria Pro UHS-II) | |
| Intel Hades Canyon NUC8i7HVK (Toshiba Exceria Pro SDXC 64 GB UHS-II) | |
| Zotac ZBOX Magnus EN51050 (Toshiba Exceria Pro SDXC 64 GB UHS-II) | |
| Zotac ZBOX-CI660 Nano (Toshiba Exceria Pro SDXC 64 GB UHS-II) | |
Связь
В ZBox CI660 Nano установлен беспроводной адаптер Intel 3165 с конфигурацией антенн 1x1 и Bluetooth 4.2. Если бы адаптер поддерживал конфигурацию 2х2, то скорость была в два раза выше ( Intel 8260 и Killer 1435: 600 Мбит/с, Zotac: 300 Мбит/с).
| Networking | |
| iperf3 transmit AX12 | |
| Dell XPS 13 9370 i7 UHD | |
| Intel Hades Canyon NUC8i7HVK | |
| Zotac ZBOX Magnus EN51050 | |
| Zotac ZBOX-CI660 Nano | |
| iperf3 receive AX12 | |
| Dell XPS 13 9370 i7 UHD | |
| Intel Hades Canyon NUC8i7HVK | |
| Zotac ZBOX Magnus EN51050 | |
| Zotac ZBOX-CI660 Nano | |

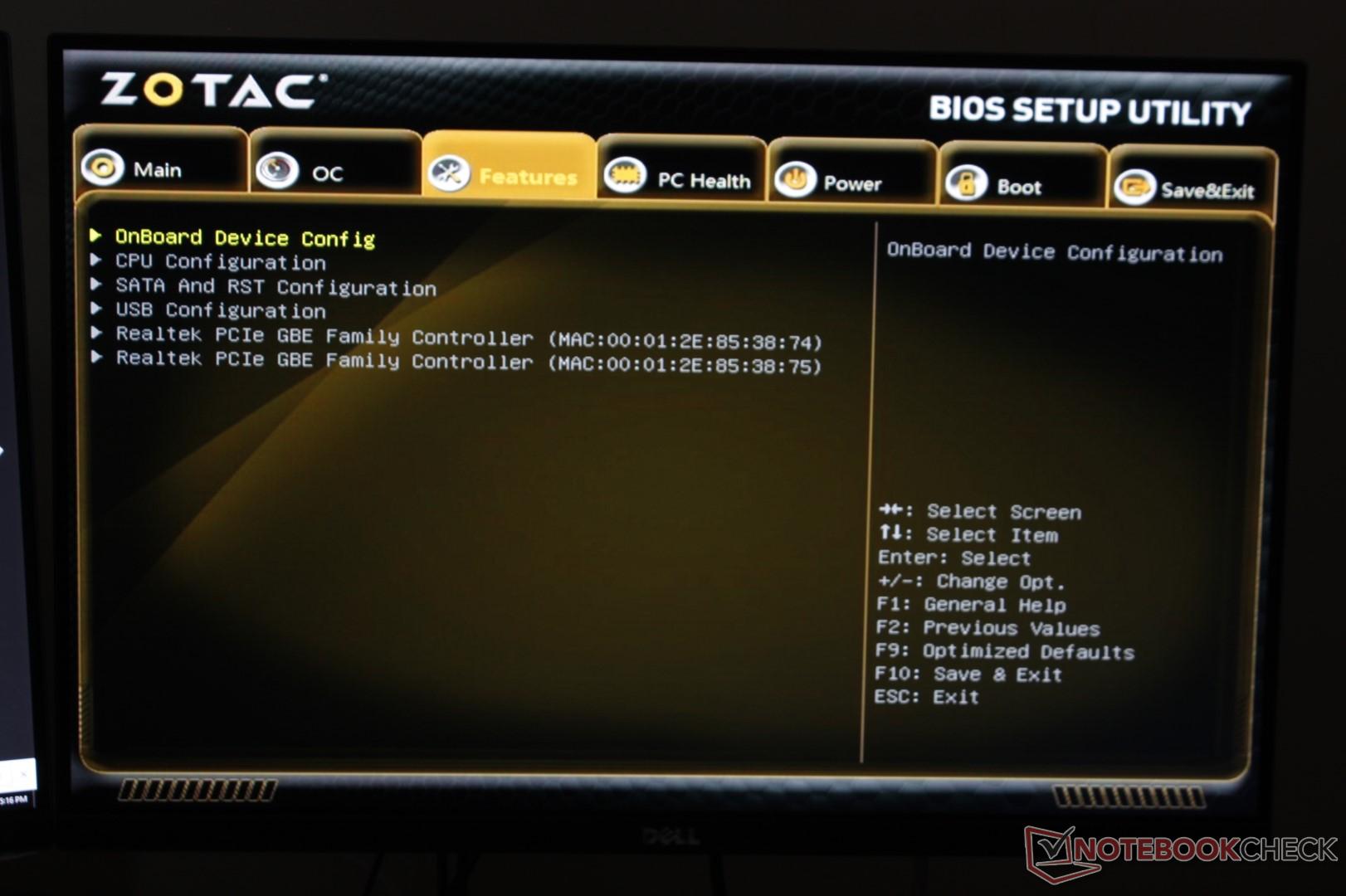

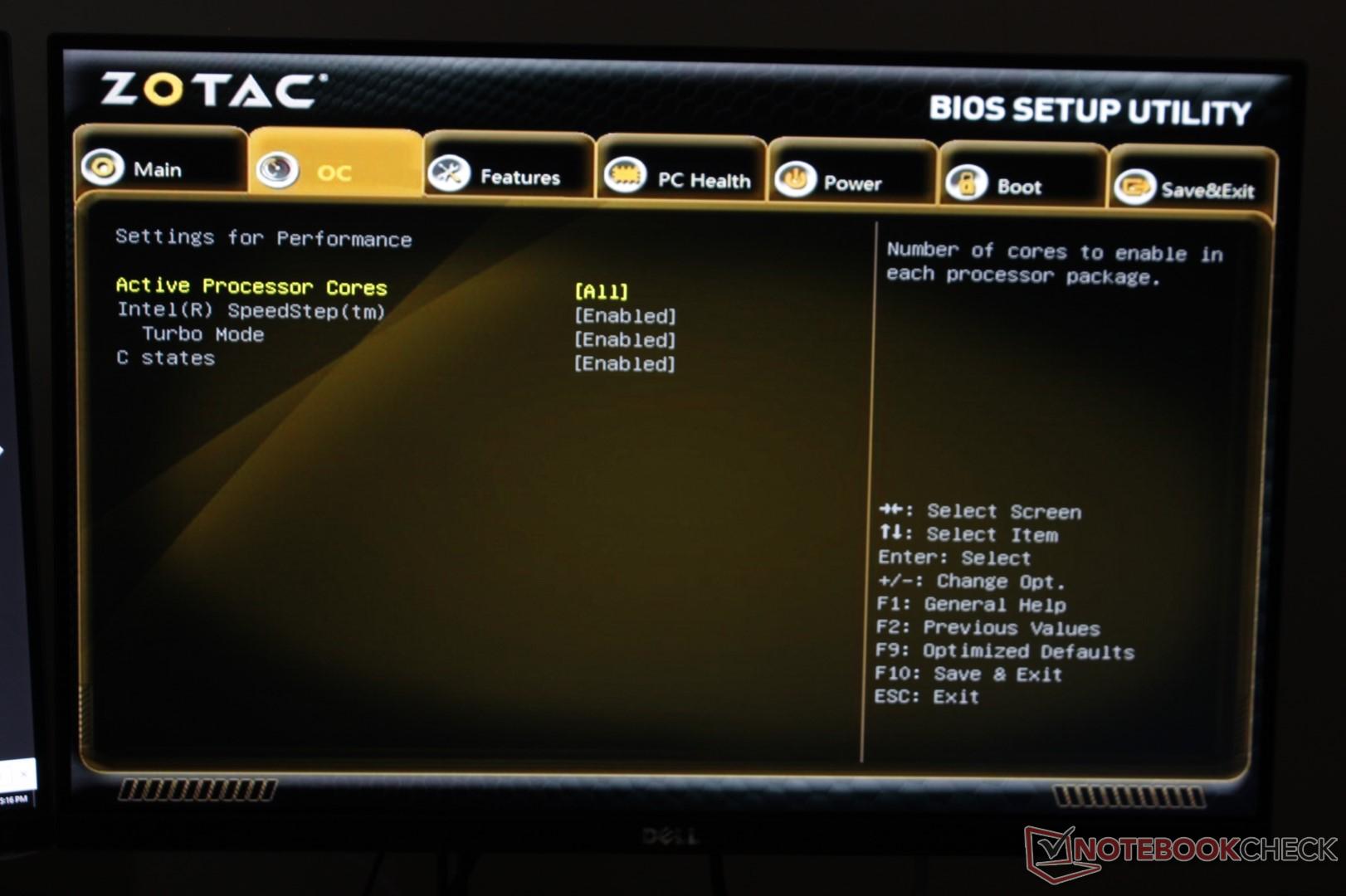

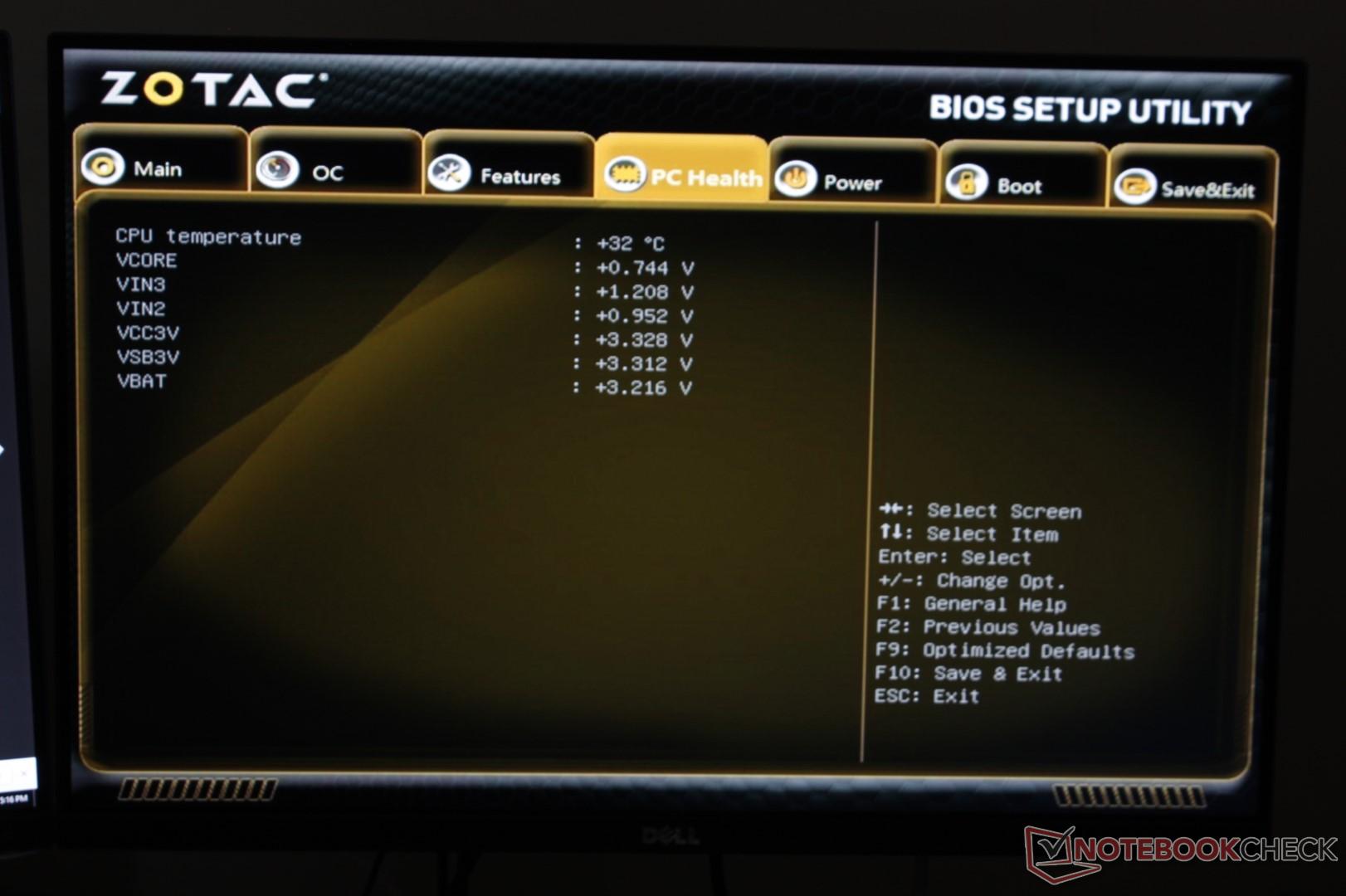

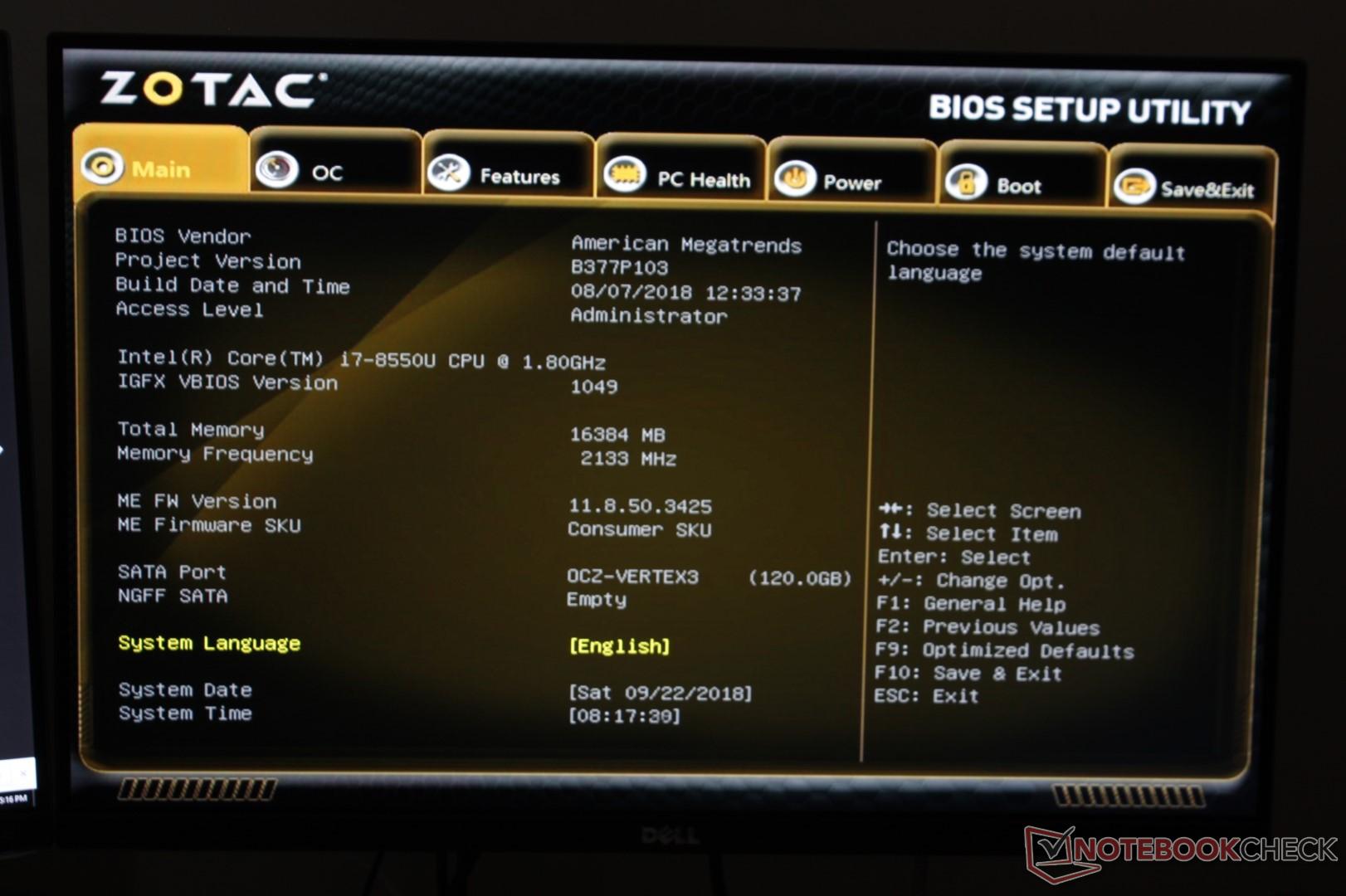

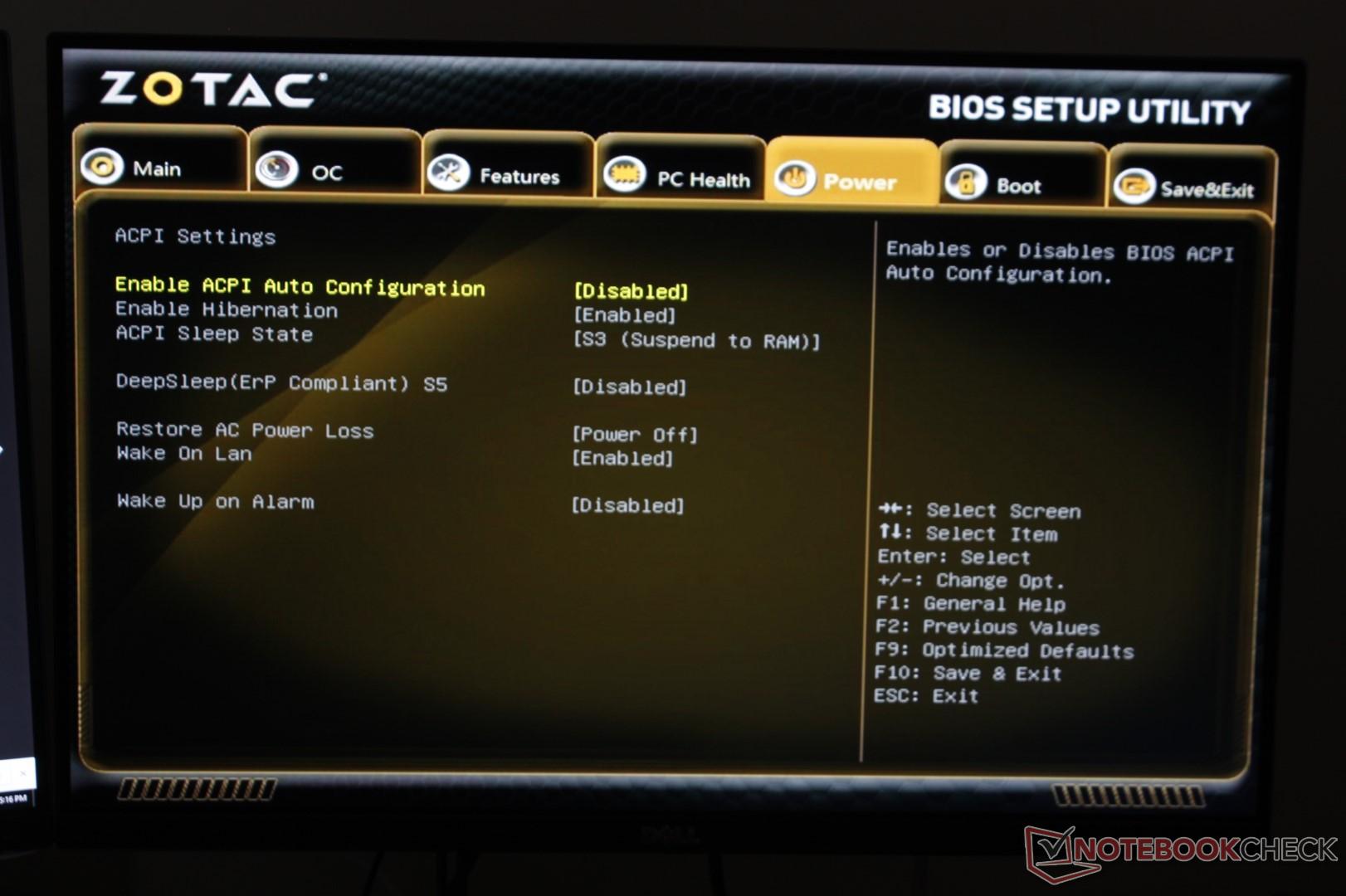

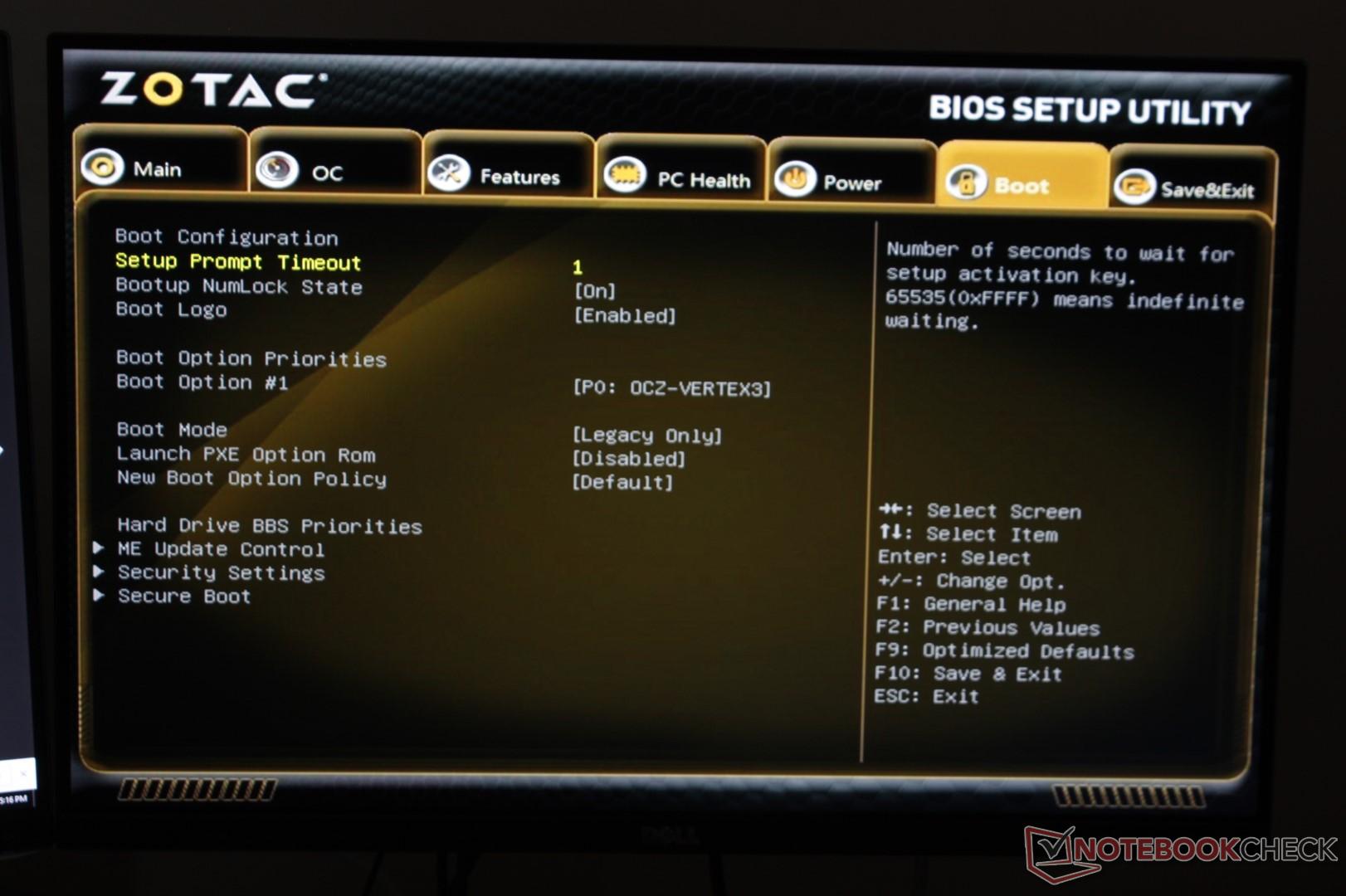

BIOS
Аксессуары

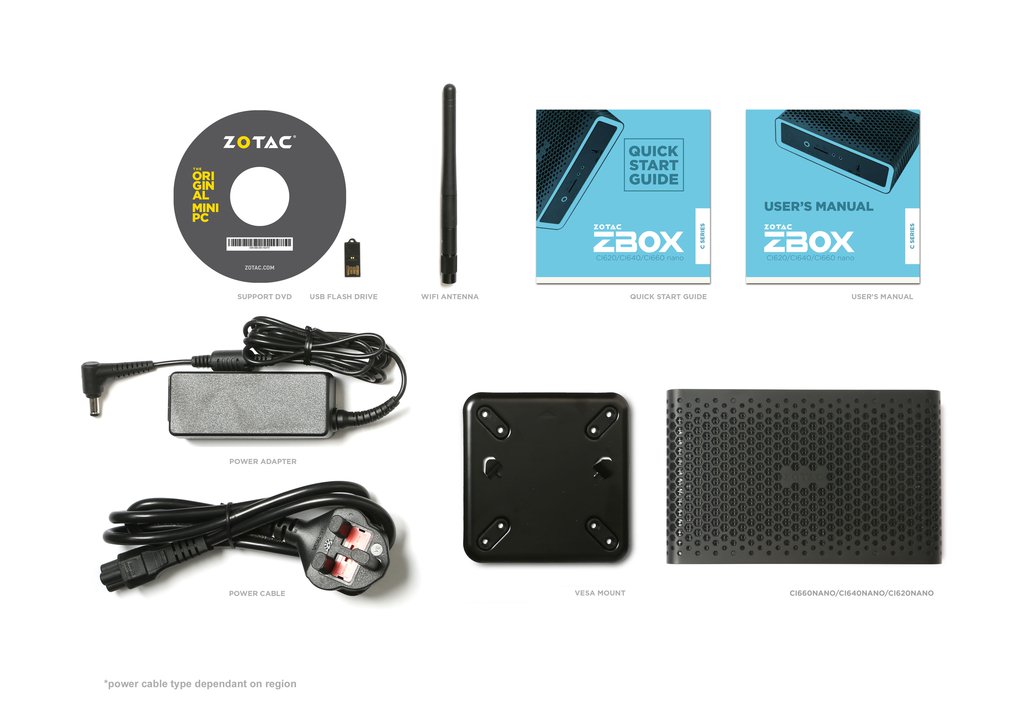

В комплекте с устройством поставляется флеш-накопитель и диск с драйверами, съемная антенна и комплект крепления на стену/подвес VESA. Блок питания здесь внешний, видимо места внутри из-за системы охлаждения не хватило.
Обслуживание

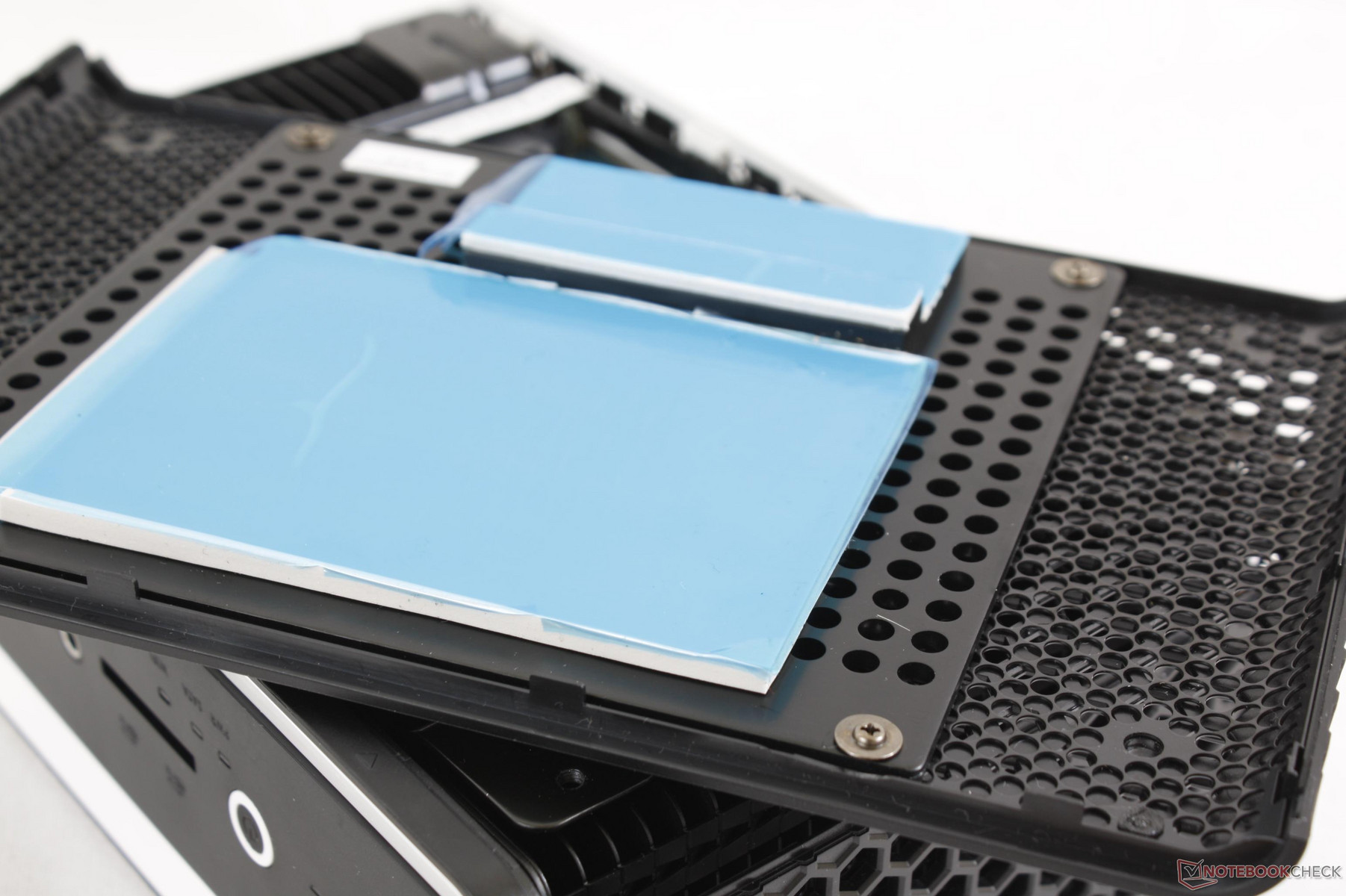

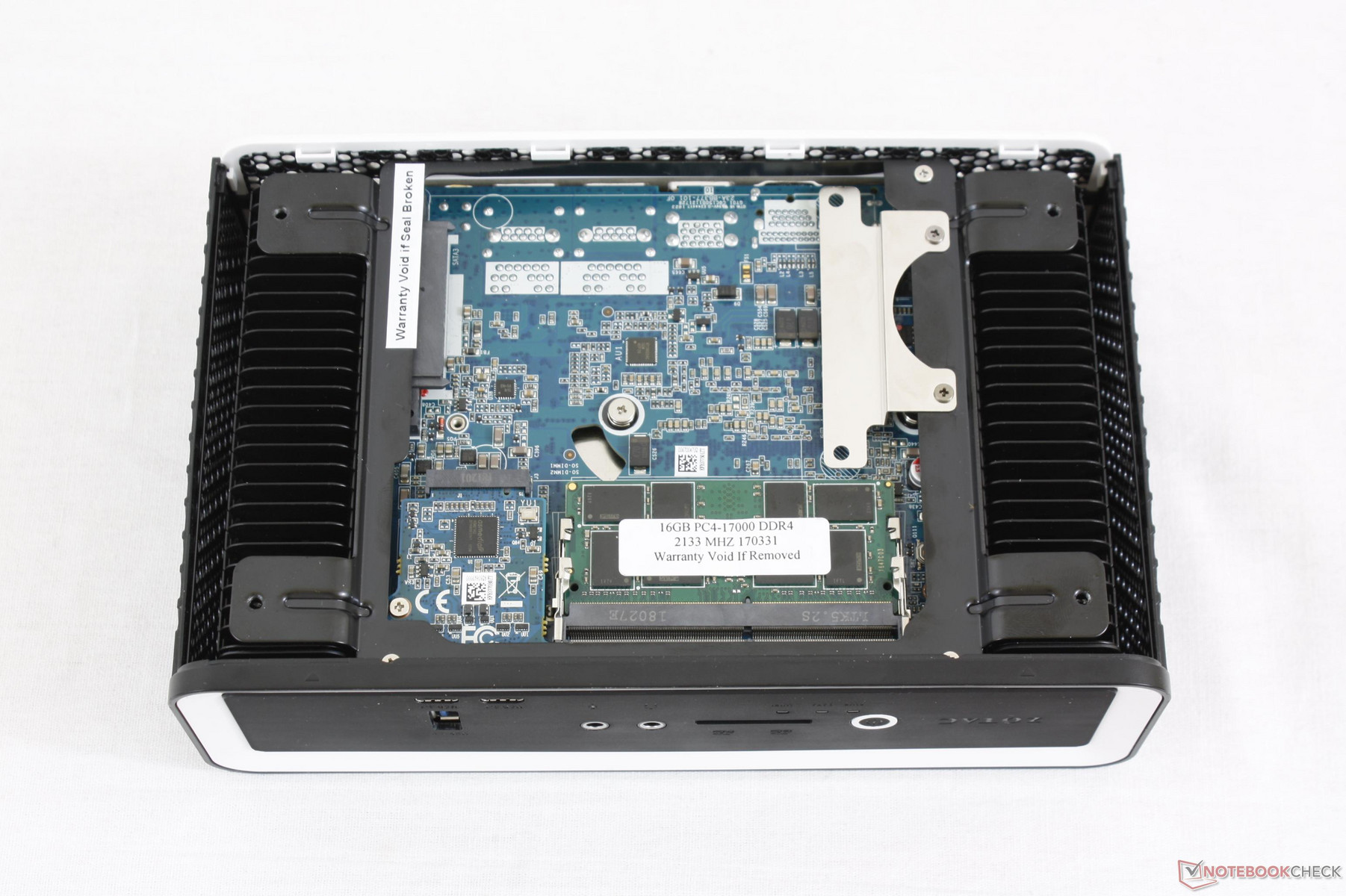

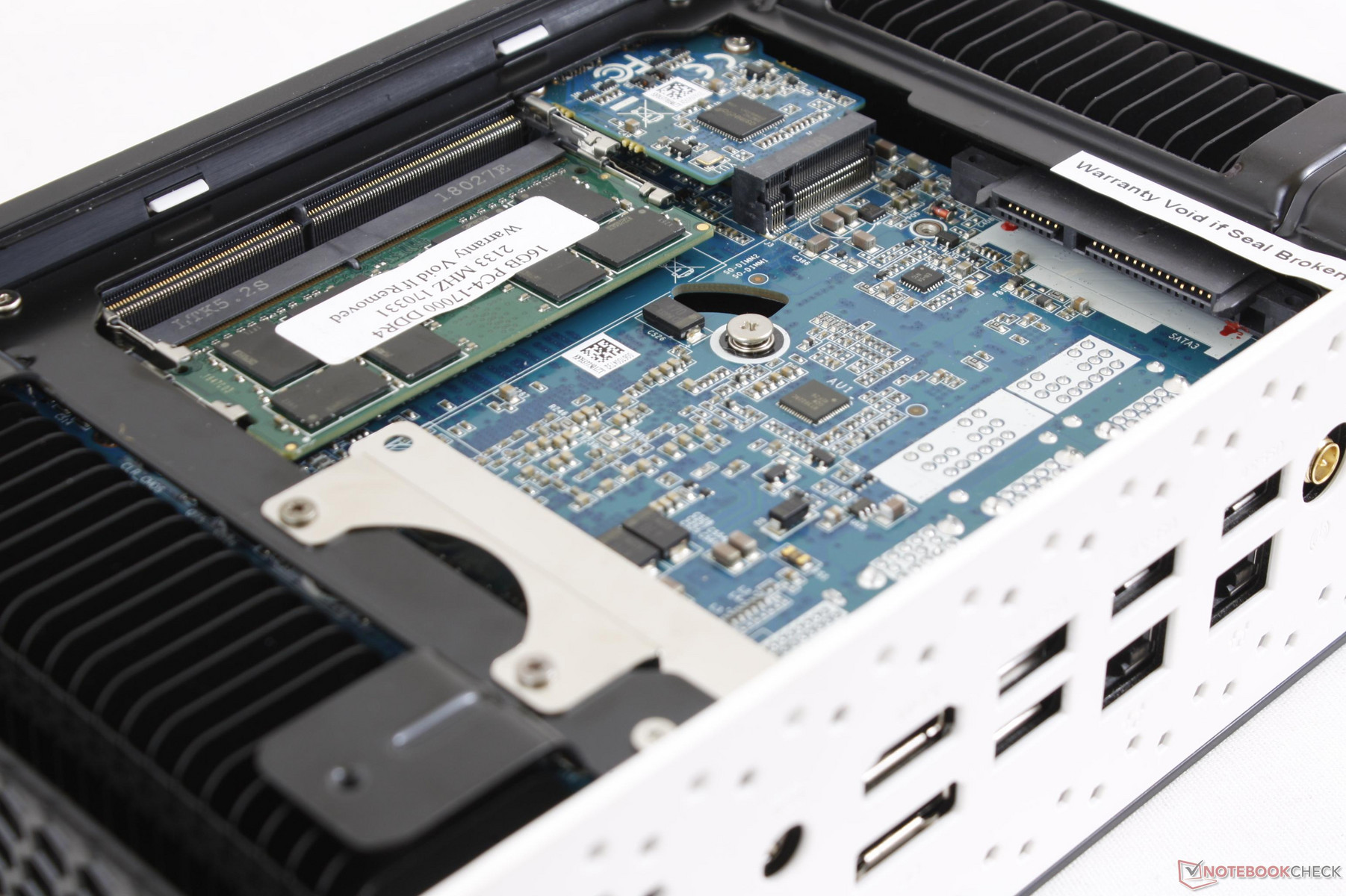

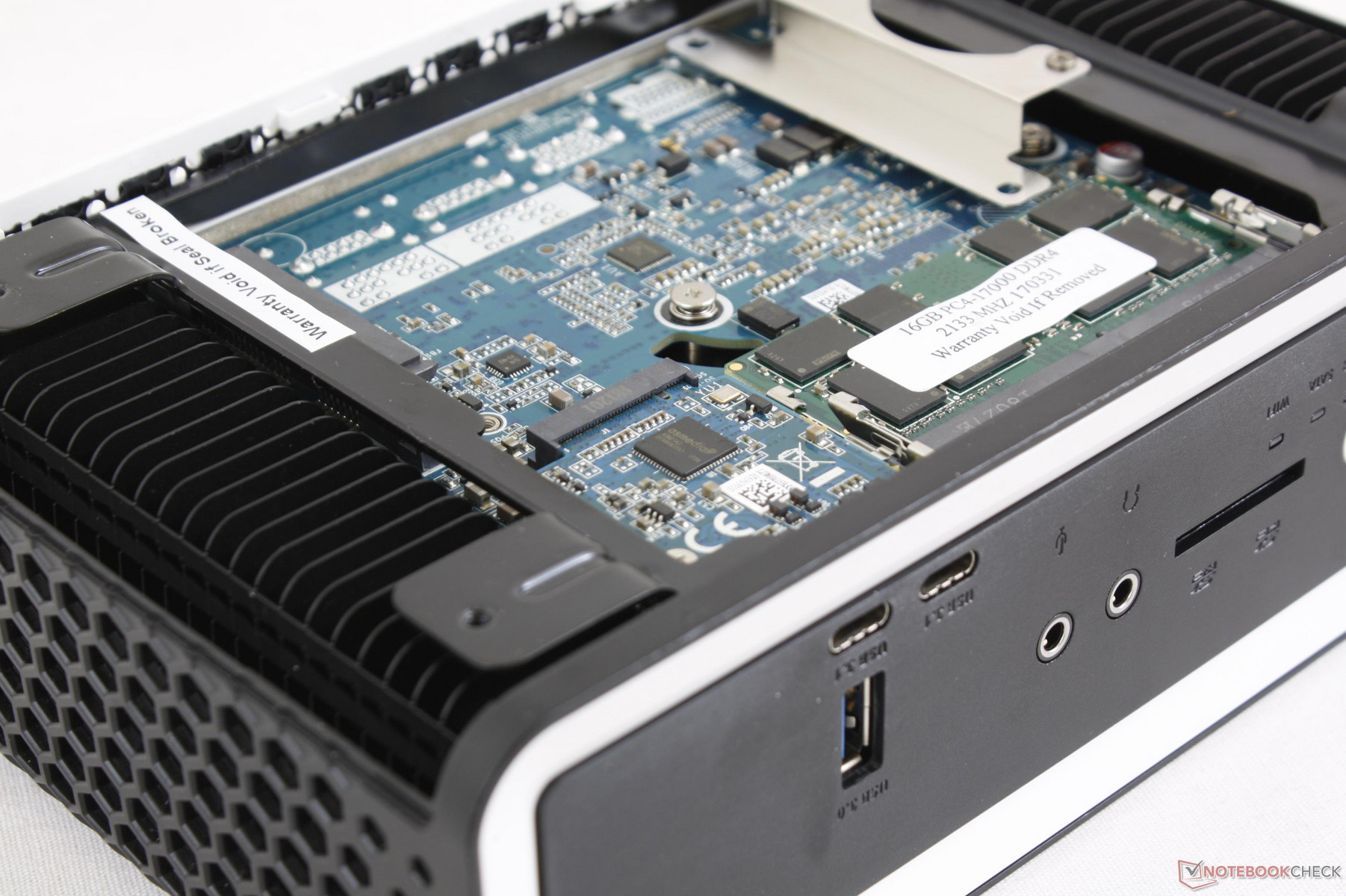

По четырьмя резиновыми ножками на днище находятся винты, после выкручивания которых можно снять крышки. Внутри находится отсек для 2.5-дюймового накопителя, два слота ОЗУ DDR4 и WiFi-адаптер типоразмера M.2. В отсек для накопителей можно вставлять жесткие диски толщиной от 7 до 9.5 мм, можно также заменить WiFi-адаптер. Однако, дальнейшая разборка устройства аннулирует гарантию.
Гарантия
На данный момент известны условия для данной модели в Северной Америке: 2 года гарантии по умолчанию.
Производительность
Процессор

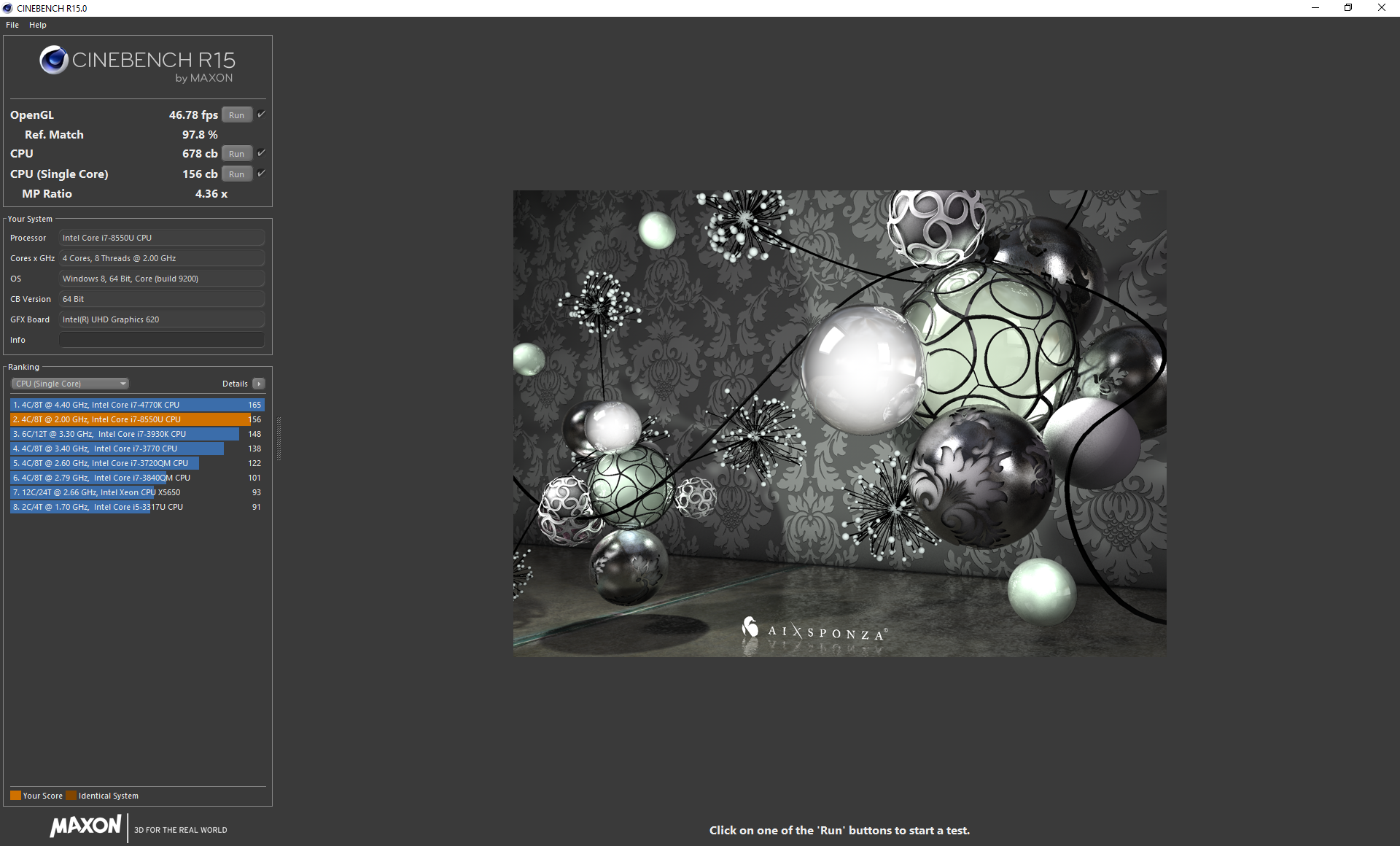

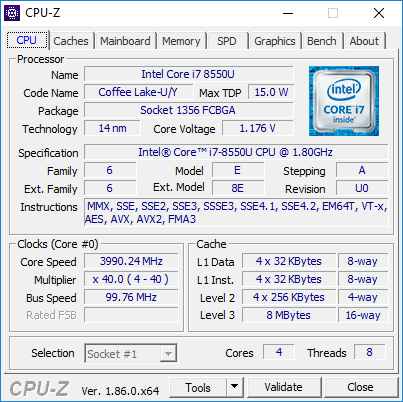

К нашему удивлению Core i7-8550U в CI660 показывает очень хорошие результаты, учитывая что вентилятора в системе охлаждения нет. Оценка в многопоточном тесте CineBench R15 на 20% выше, чем средние показатели i7-8550U, а значит, чип использует Turbo Boost в полной мере. Уровень производительности процессора оказался даже выше, чем у более дорогого ZBOX Magnus EN51050.
При длительной высокой нагрузке (зацикленный многопоточный тест CineBench R15) производительность Цп все же снижается с течением времени (см. график). Изначальная оценка в 702 балла упала на 23% по итогу тестирования. И хотя звучит это не очень хорошо, в целом производительность ЦП здесь выше ожиданий. Для сравнения, Huawei MateBook X Pro с тем же i7-8550U в среднем опускается до 470 баллов в идентичных условиях (540 у Zotac). Другими словами, CI660 способен лучше использовать Turbo Boost.
Больше информации о Core i7-8550U вы можете узнать на отдельной странице этого процессора в нашей базе данных.
| Cinebench R15 | |
| CPU Single 64Bit | |
| Dell XPS 13 9370 i7 UHD | |
| Усредн. модель с Intel Core i7-8550U (108 - 172, n=76) | |
| Asus FX503VM-EH73 | |
| Zotac ZBOX-CI660 Nano | |
| Microsoft Surface Laptop i7 | |
| Apple MacBook Pro 13 2018 Touchbar i5 | |
| Lenovo ThinkPad 25 | |
| HP EliteBook x360 1030 G3 | |
| Acer Swift 3 SF315-41G-R6BR | |
| Lenovo Ideapad 720S-13ARR | |
| Zotac ZBOX Magnus EN51050 | |
| Fujitsu Lifebook E746 | |
| Asus VivoBook E200HA-FD0041TS | |
| CPU Multi 64Bit | |
| Asus FX503VM-EH73 | |
| Zotac ZBOX-CI660 Nano | |
| Apple MacBook Pro 13 2018 Touchbar i5 | |
| Apple MacBook Pro 13 2018 Touchbar i5 | |
| Dell XPS 13 9370 i7 UHD | |
| Acer Swift 3 SF315-41G-R6BR | |
| Усредн. модель с Intel Core i7-8550U (301 - 761, n=78) | |
| Lenovo Ideapad 720S-13ARR | |
| HP EliteBook x360 1030 G3 | |
| Zotac ZBOX Magnus EN51050 | |
| Microsoft Surface Laptop i7 | |
| Lenovo ThinkPad 25 | |
| Fujitsu Lifebook E746 | |
| Asus VivoBook E200HA-FD0041TS | |
Общая производительность

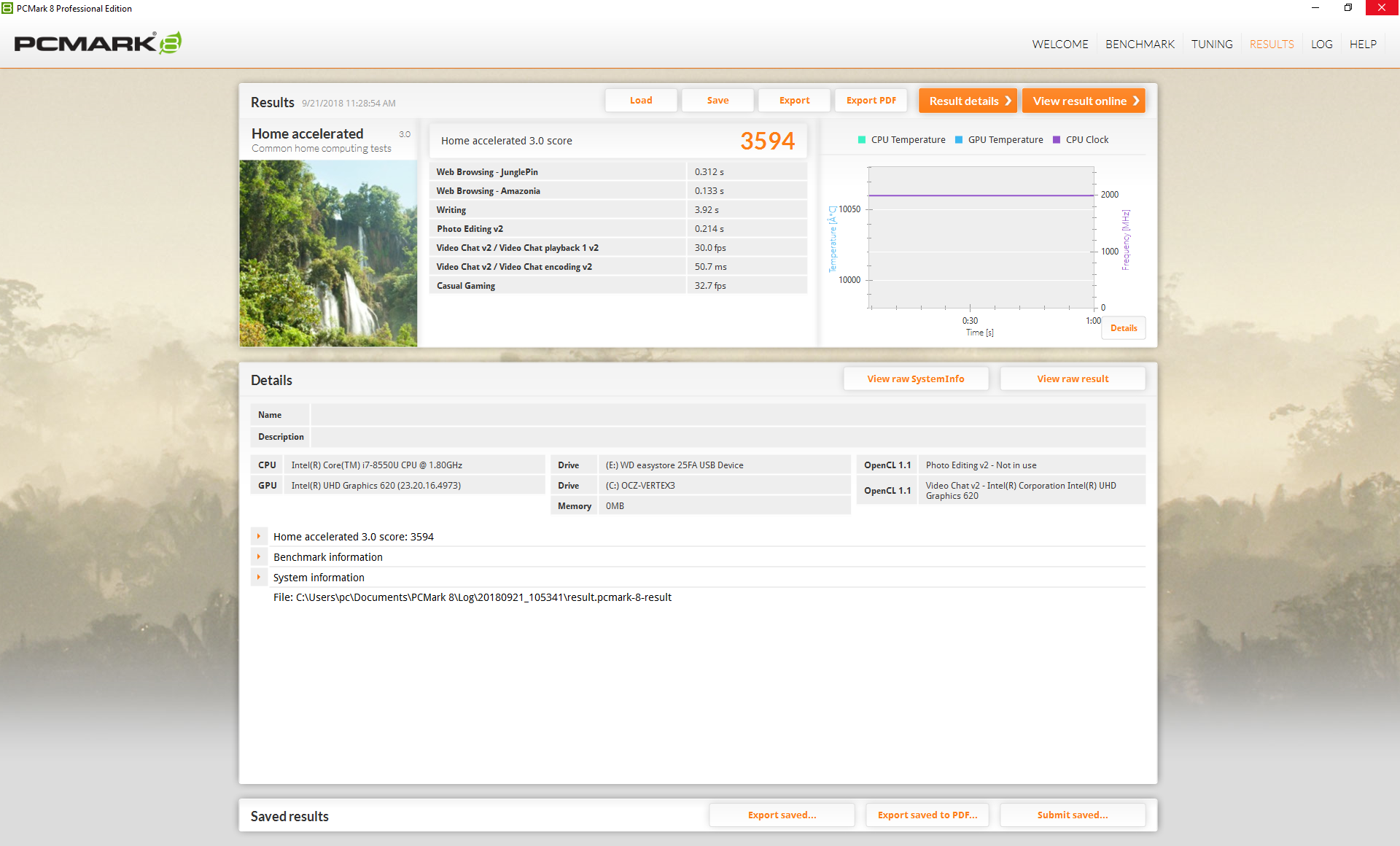

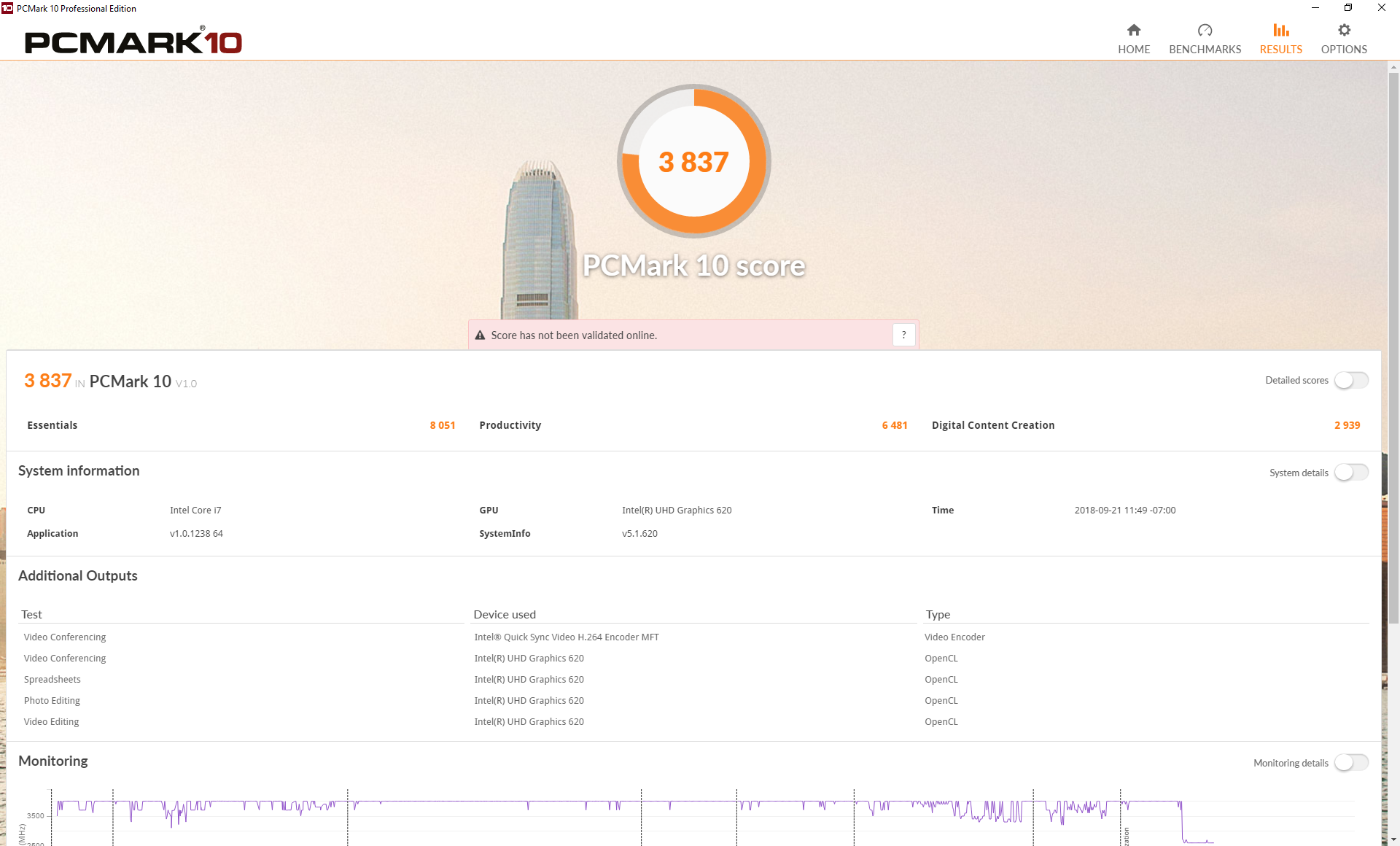

Результаты в PCMark ровно такие, как мы ожидали для системы с Core i7-8550U. Мини-ПК от Zotac ведет себя так же, как и ультрабуки с аналогичным процессором.
| PCMark 10 - Score | |
| Intel Hades Canyon NUC8i7HVK | |
| Zotac ZBOX Magnus EN51050 | |
| Zotac ZBOX-CI660 Nano | |
| Dell XPS 13 9370 i7 UHD | |
| Усредн. модель с Intel Core i7-8550U, Intel UHD Graphics 620 (2629 - 4072, n=31) | |
| Lenovo ThinkPad 25 | |
| Intel NUC7CJYH | |
| PCMark 8 - Home Score Accelerated v2 | |
| Intel Hades Canyon NUC8i7HVK | |
| Zotac ZBOX Magnus EN51050 | |
| Lenovo ThinkPad 25 | |
| Усредн. модель с Intel Core i7-8550U, Intel UHD Graphics 620 (3024 - 4197, n=33) | |
| Zotac ZBOX-CI660 Nano | |
| Dell XPS 13 9370 i7 UHD | |
| Intel NUC7CJYH | |
| PCMark 8 Home Score Accelerated v2 | 3594 баллов | |
| PCMark 10 Score | 3837 баллов | |
? | ||
Видеокарта

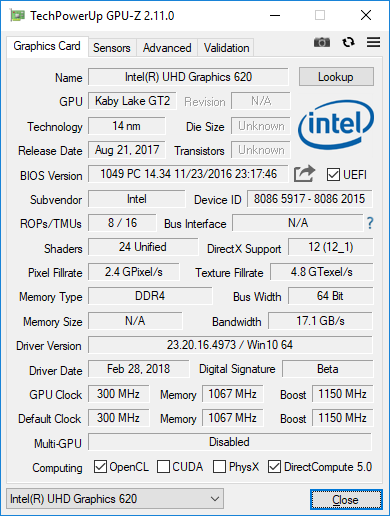

Графическая производительность UHD Graphics 620 уже хорошо изучена: имеется несущественный прирост относительно HD Graphics 620, который абсолютно незаметен в играх. Но для данной системы игры не имеют никакого значения, так как разрабатывалась она для просмотра 4К видео, веб-серфинга и работы с документами. Для тех, кому необходимо больше графической мощности в формате мини-ПК, существуют Magnus EN51050 и Intel NUC.
Больше информации о UHD Graphics 620 вы сможете узнать на нашей отдельной странице, посвященной данной видеокарте.
| 3DMark 11 | |
| 1280x720 Performance GPU | |
| Intel Hades Canyon NUC8i7HVK | |
| Zotac ZBOX Magnus EN51050 | |
| Acer Swift 3 SF315-41G-R6BR | |
| Apple MacBook Pro 13 2018 Touchbar i5 | |
| Lenovo ThinkPad 25 | |
| Microsoft Surface Laptop i7 | |
| Microsoft Surface Laptop i7 | |
| Dell XPS 13 9370 i7 UHD | |
| Zotac ZBOX-CI660 Nano | |
| Усредн. модель с Intel UHD Graphics 620 (1144 - 3432, n=244) | |
| HP EliteBook x360 1030 G3 | |
| Intel NUC7CJYH | |
| 1280x720 Performance Combined | |
| Intel Hades Canyon NUC8i7HVK | |
| Zotac ZBOX Magnus EN51050 | |
| Acer Swift 3 SF315-41G-R6BR | |
| Lenovo ThinkPad 25 | |
| Apple MacBook Pro 13 2018 Touchbar i5 | |
| Microsoft Surface Laptop i7 | |
| Microsoft Surface Laptop i7 | |
| Dell XPS 13 9370 i7 UHD | |
| Усредн. модель с Intel UHD Graphics 620 (927 - 2505, n=244) | |
| HP EliteBook x360 1030 G3 | |
| Zotac ZBOX-CI660 Nano | |
| Intel NUC7CJYH | |

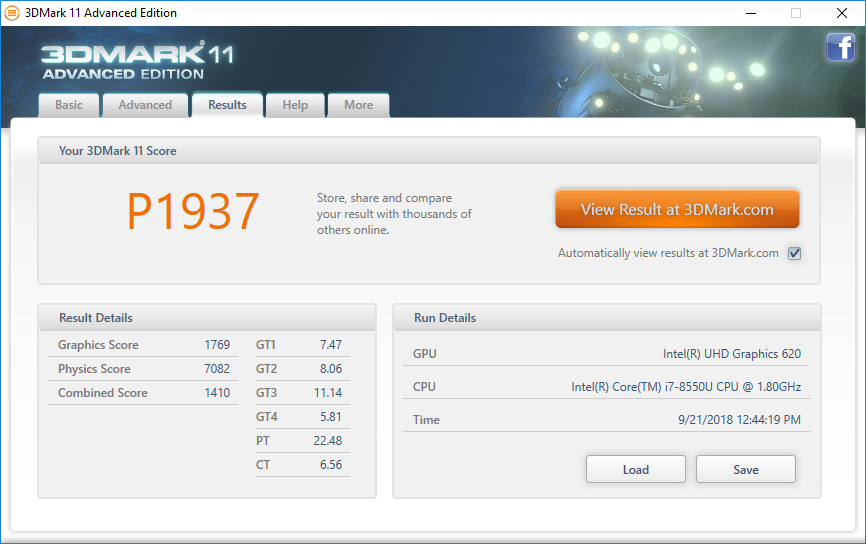

| 3DMark 11 Performance | 1937 баллов | |
? | ||
Стресс-тестирование

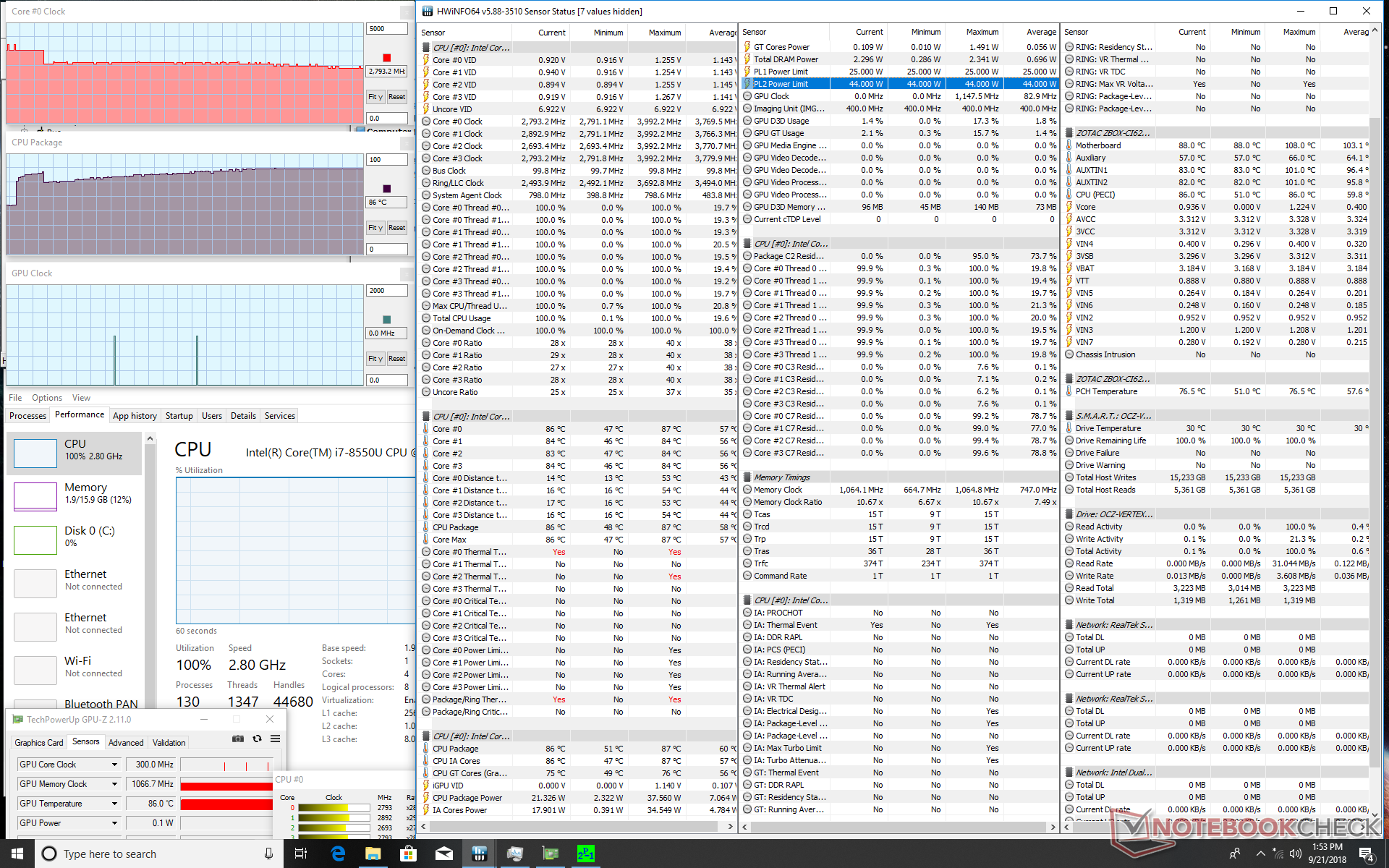

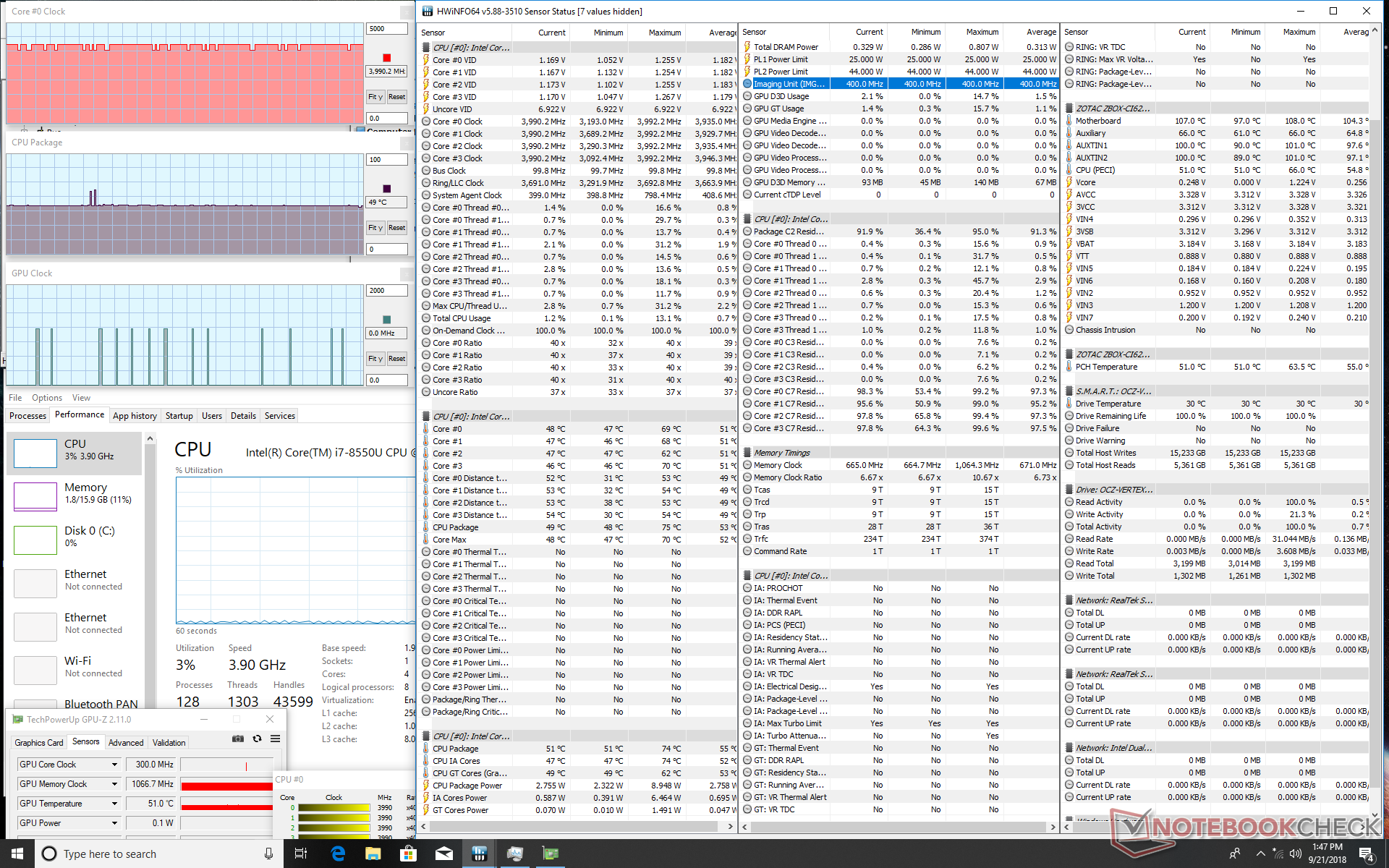

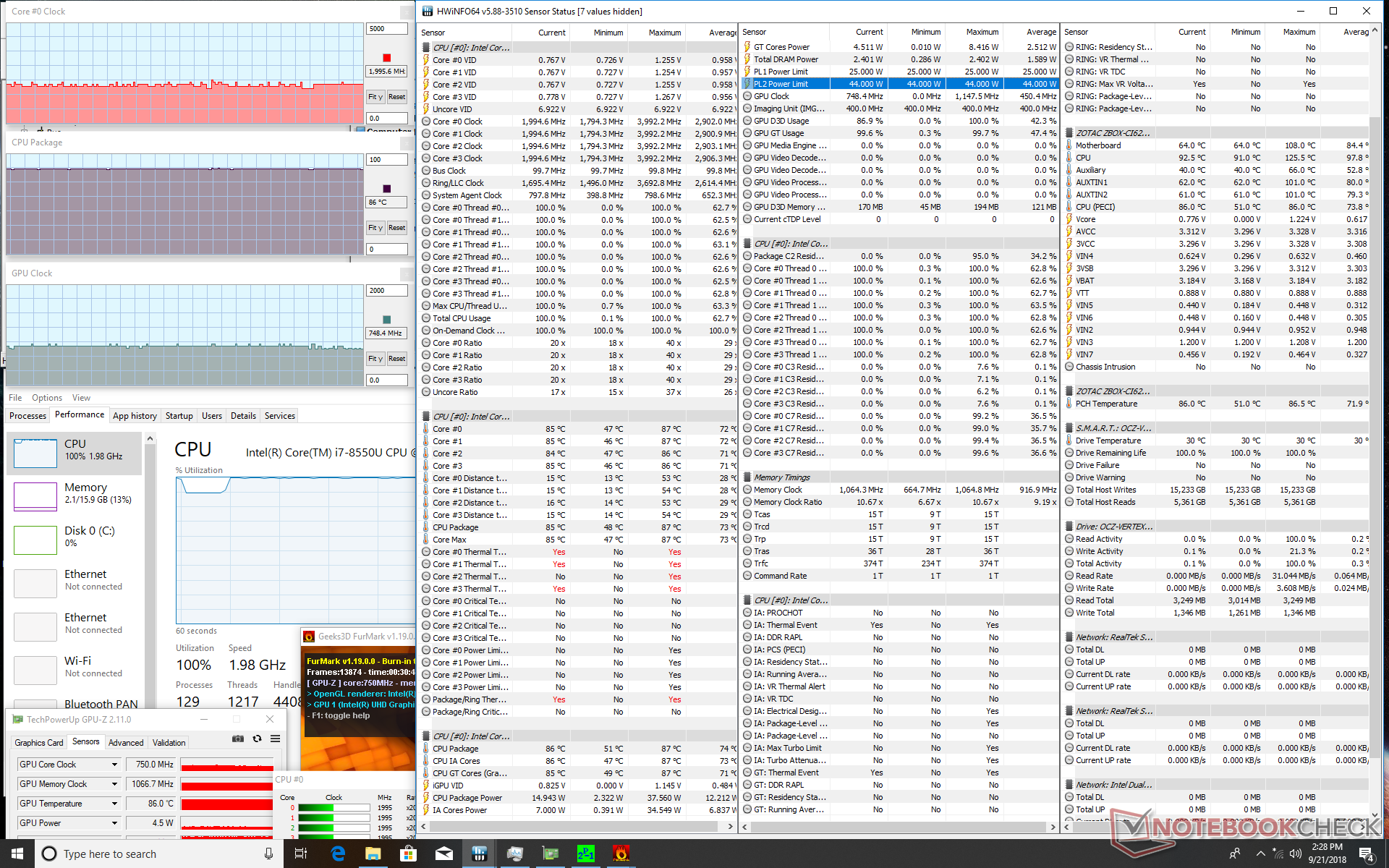

Стресс-тест мы проводим для выявления потенциальных проблем с перегревом, троттлингом и стабильностью работы. В Prime95 процессор работал на частоте 3.7 ГГц первые несколько секунд, а затем снизил показатель до 3.1 ГГц. Стабилизировалась частота ЦП в итоге на 2.5 ГГц, а температура на 86 °C. Зная что базовая частота Core i7-8550U составляет 1.8 ГГц, мы были удивлены, что система с пассивным охлаждением способна удерживать разгон в 700 МГц так долго.
Запущенные вместе Prime95 и FurMark способствовали дальнейшему снижению частоты ЦП до 2.0 ГГц. Температура чипа осталась неизменной: 86 °C.
| Частота ЦП (ГГц) | Частота ГП (МГц) | Средняя температура (°C) | |
| Без нагрузки | -- | -- | 49 |
| Prime95 | 2.6 | -- | 86 |
| Prime95 + FurMark | 2.0 | 750 | 86 |
Температурные и акустические показатели
Система охлаждения
Охлаждение в данном мини-ПК пассивное, так что говорить о шуме не приходится. Свиста дросселей и какого-либо другого шума электроники нам зафиксировать не удалось.
Нагрев

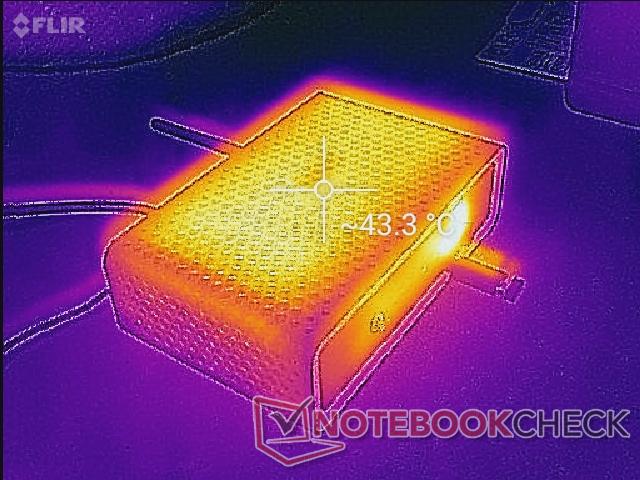

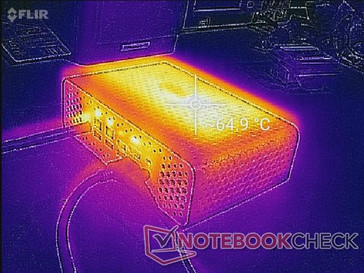

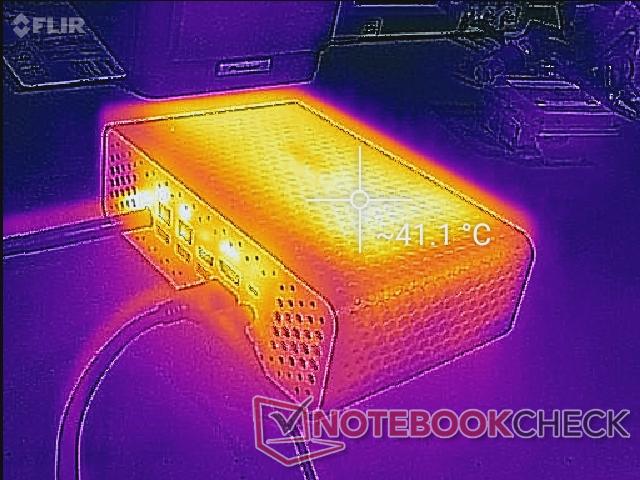

Как можно видеть на термоснимках ниже, в состоянии простоя корпус устройства прогревается до 43.3 °C. Для сравнения, у ZBOX Magnus EN51050 данный показатель находится на уровне 35 °C в аналогичном состоянии. Более высокая температура у CI660 обусловлена, конечно же, типом системы охлаждения.

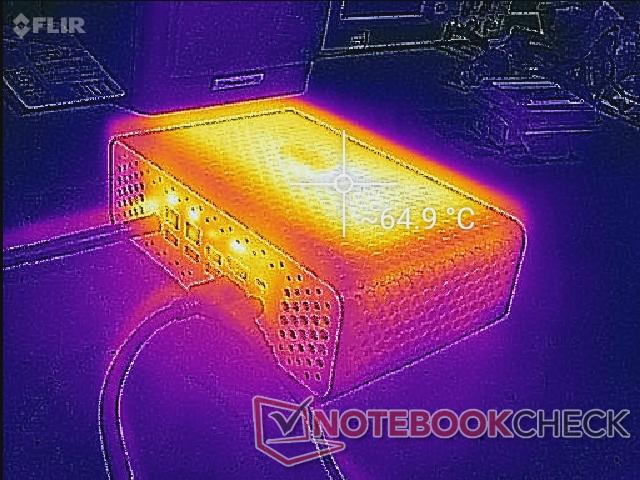

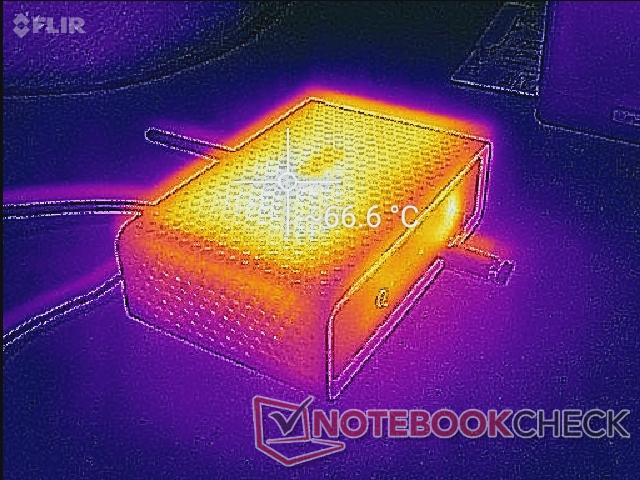

Под высокой нагрузкой нагрев может доходить до 66 °C (на верхней крышке). В таком состоянии CI660 превращается в мини-обогреватель. Настоятельно рекомендуется никоим образом не перекрывать вентиляционные отверстия корпуса.
Энергопотребление
В состоянии простоя потребление составляет от 10 до 11 Вт, а под нагрузкой система потребует уже 51 Вт энергии. Интересно то, что данные показатели выше чем у XPS 13 9370, хотя последнему необходимо питать еще и 4К дисплей вместе с i7-8550U. Экстремальные нагрузки могут провоцировать кратковременные пики потребления до 63 Вт, что в рамках номинала комплектного 65-ваттного блока питания. Правда, во время измерений мы иногда регистрировали и более высокие показали, потому есть некоторые сомнения насчет “запаса прочности” последнего.

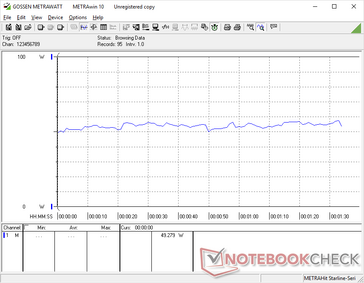

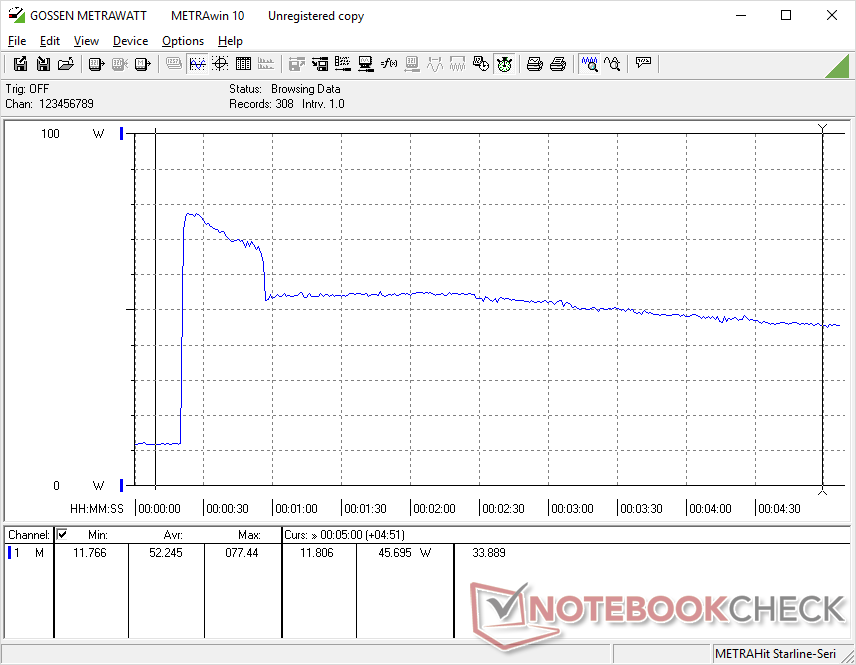

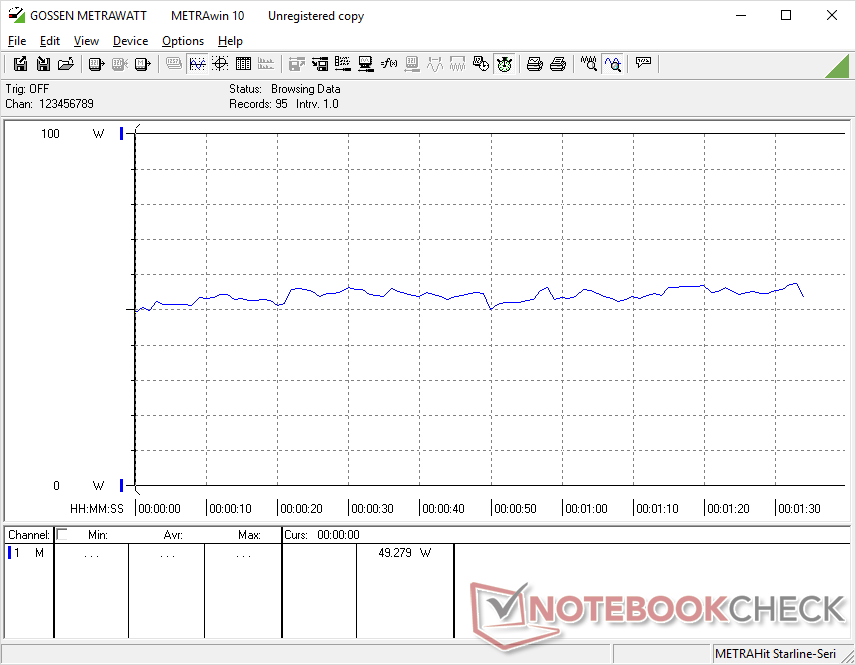

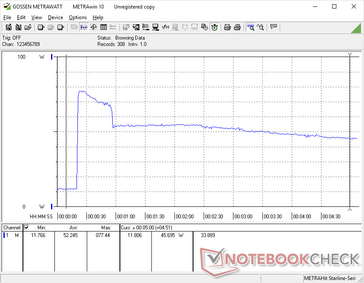

Как видно на графике ниже, энергопотребление иногда подскакивает до 77 Вт во время тестирования в Prime95. По сути, именно эту картину мы видели во время зацикленного теста CineBench.
| Выкл. |   1.3 / 1.9 Вт |
| Ожидание |  9.7 / 9.8 / 11.8 Вт |
| Нагрузка |
51.6 / 63.2 Вт |

| |
Легенда:
min: ,
med: ,
max: Metrahit EnergyВ настоящий момент для этих замеров мы используем Metrahit Energy, однофазный профессиональный мультиметр. | |
| Zotac ZBOX-CI660 Nano i5-8550U, UHD Graphics 620, OCZ Vertex OCZSSD2-1VTX120G, , x, | Intel Hades Canyon NUC8i7HVK i7-8809G, Vega M GH, Intel Optane 120 GB SSDPEK1W120GA, , x, | Zotac ZBOX Magnus EN51050 i5-7500T, GeForce GTX 1050 Mobile, Samsung SSD 960 Pro 512 GB m.2, , x, | Intel NUC7CJYH Celeron J4005, UHD Graphics 600, SanDisk Ultra II, , 0x0, 0.00 | Dell XPS 13 9370 i7 UHD i5-8550U, UHD Graphics 620, Toshiba XG5 KXG50ZNV512G, IPS, 3840x2160, 13.30 | HP EliteBook 735 G5 3UN62EA R7 2700U, Vega 10, Toshiba KBG30ZMV256G, IPS, 1920x1080, 13.30 | |
|---|---|---|---|---|---|---|
| Энергопотребление | -80% | -102% | 57% | 24% | 20% | |
| В простое, мин. * | 9.7 | 15.5 -60% | 21.1 -118% | 3.9 60% | 5 48% | 5.5 43% |
| В простое, сред. * | 9.8 | 16.2 -65% | 22.1 -126% | 4.5 54% | 8.3 15% | 9.4 4% |
| В простое, макс. * | 11.8 | 16.5 -40% | 26.6 -125% | 8.4 29% | 8.8 25% | 11.6 2% |
| Нагрузка, сред. * | 51.6 | 83.4 -62% | 77.5 -50% | 12.3 76% | 46.4 10% | 39 24% |
| Нагрузка, макс. * | 63.2 | 173.5 -175% | 121.7 -93% | 21.4 66% | 48.6 23% | 45.6 28% |
| Witcher 3 ultra * | 121.7 | 92.4 |
* ... меньше = лучше
За
Против
Вердикт
Мини-ПК с пассивным охлаждением зачастую имеют один большой недостаток - низкую процессорную производительность. Большинство из них оснащены слабыми процессорами с низким TDP, вроде Atom x5-Z8350 иои Celeron J-серии, с которыми система еле шевелится, а про многозадачность лучше забыть. К счастью, ZBox CI660 идет против правил, ведь у него на борту полноценный 15-ваттный Core i7-8550U, благодаря которому система работает очень быстро. Очень помогает и большой радиатор внутри, который позволяет процессору раскрыть свой потенциал без необходимости в вечно гулящем вентиляторе. Наши изначальные мысли о троттлинге данная система развеяла более чем полностью.
Производительно хороша, но есть пару других недостатков, о которых стоит упомянуть. Отсутствие M.2 SSD, а также ИК-приемника затрудняют превращение данного устройства в HTPC. Не самый быстрый WiFi с конфигурацией 1х1 может не угодить завышенным требованием 4К-гурманов, которые не желают или не могут переходить на Ethernet. Наконец, размеры корпуса компьютера больше, чем у аналогов с таким же процессором (GIGABYTE BRIX GB-BRi7, Intel Skull Canyon NUC). За то пользователи получают полностью бесшумную систему вне зависимости от нагрузки.
Если не учитывать краткий список недостатков, CI660 станет прекрасным вариантом для тех, кто ищет производительный и бесшумный мини-ПК. Будем надеяться, производитель в будущем представит подобные модели и с улучшенной графикой Intel Iris.
Бесшумный, но не уступает ультрабукам по скорости работы. Zotac CI660 Nano создан для тех, кто ищет мини-ПК с пассивным охлаждением и высокой производительностью. Однако, если вы не обращаете внимания на шум вентилятора, стоит рассмотреть другие варианты.
