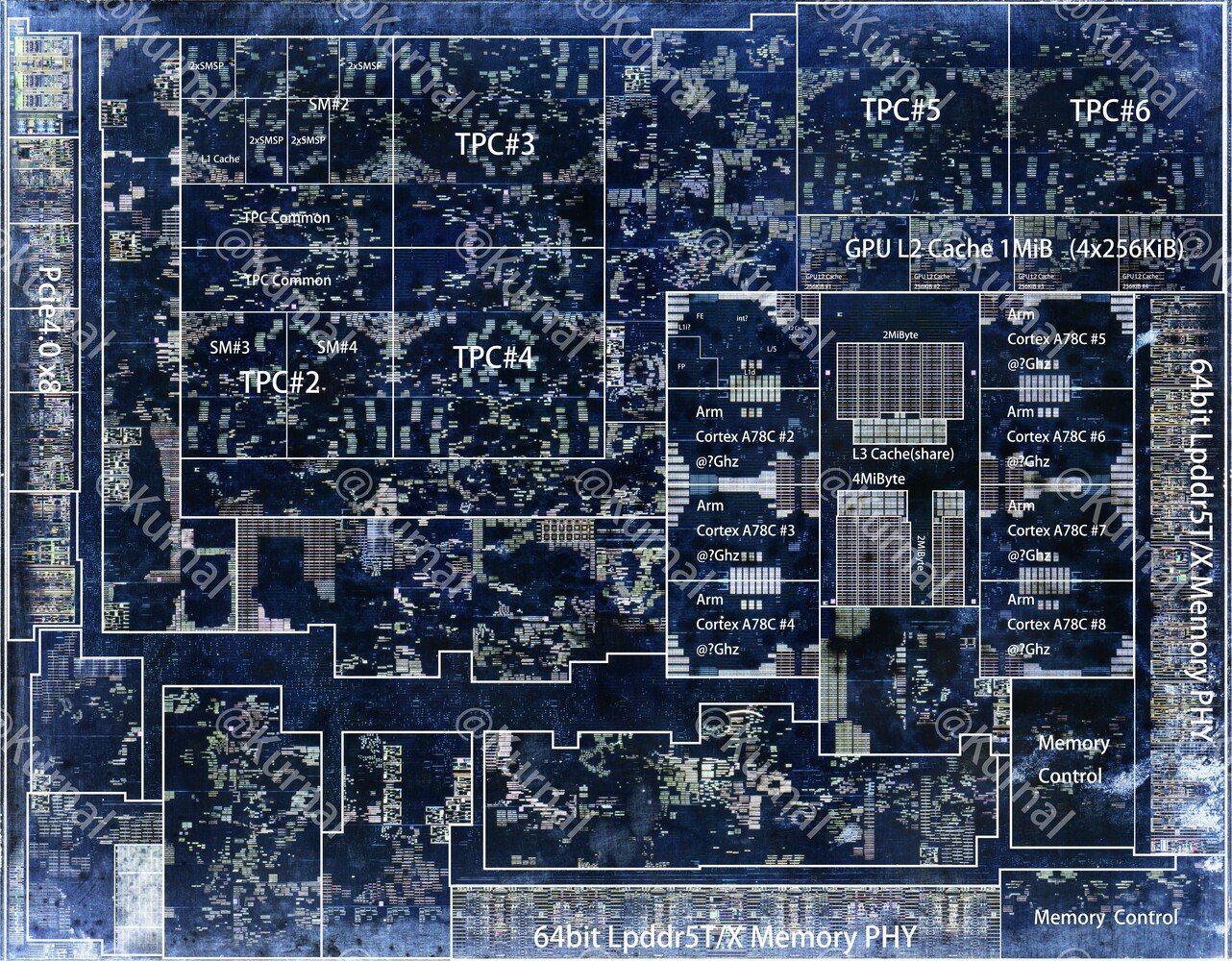

Курналсалтс, известный эксперт по разбору полупроводниковпоказал нам, на чем работает Nintendo Switch 2. У нас есть подробный снимок корпуса https://x.com/Kurnalsalts/status/1920099293811351627 который показывает нам, как работает чип Tegra T239. Площадь кристалла составляет 207 мм2, что почти в два раза больше, чем у чипа Nvidia, установленного в оригинальной Nintendo Switch. И, вопреки нашему предыдущему сообщению, он не оснащен трехкластерным процессором с основным ядром Cortex-X1.
Вместо этого он имеет восемь ядер Cortex-A78c, работающих в тандеме друг с другом. Их максимальная тактовая частота на данный момент неизвестна. В качестве графического процессора используется Nvidia Ampere SKU с 1 536 ядрами CUDA, распределенными по 6 TPC. Он производится на узле 8N компании Samsung, том же самом, который используется для производства GPU Ampere. Это фактически опровергает предыдущие заявления о том, что T239 в Switch 2 - это версия, изготовленная по 5 нм техпроцессу.

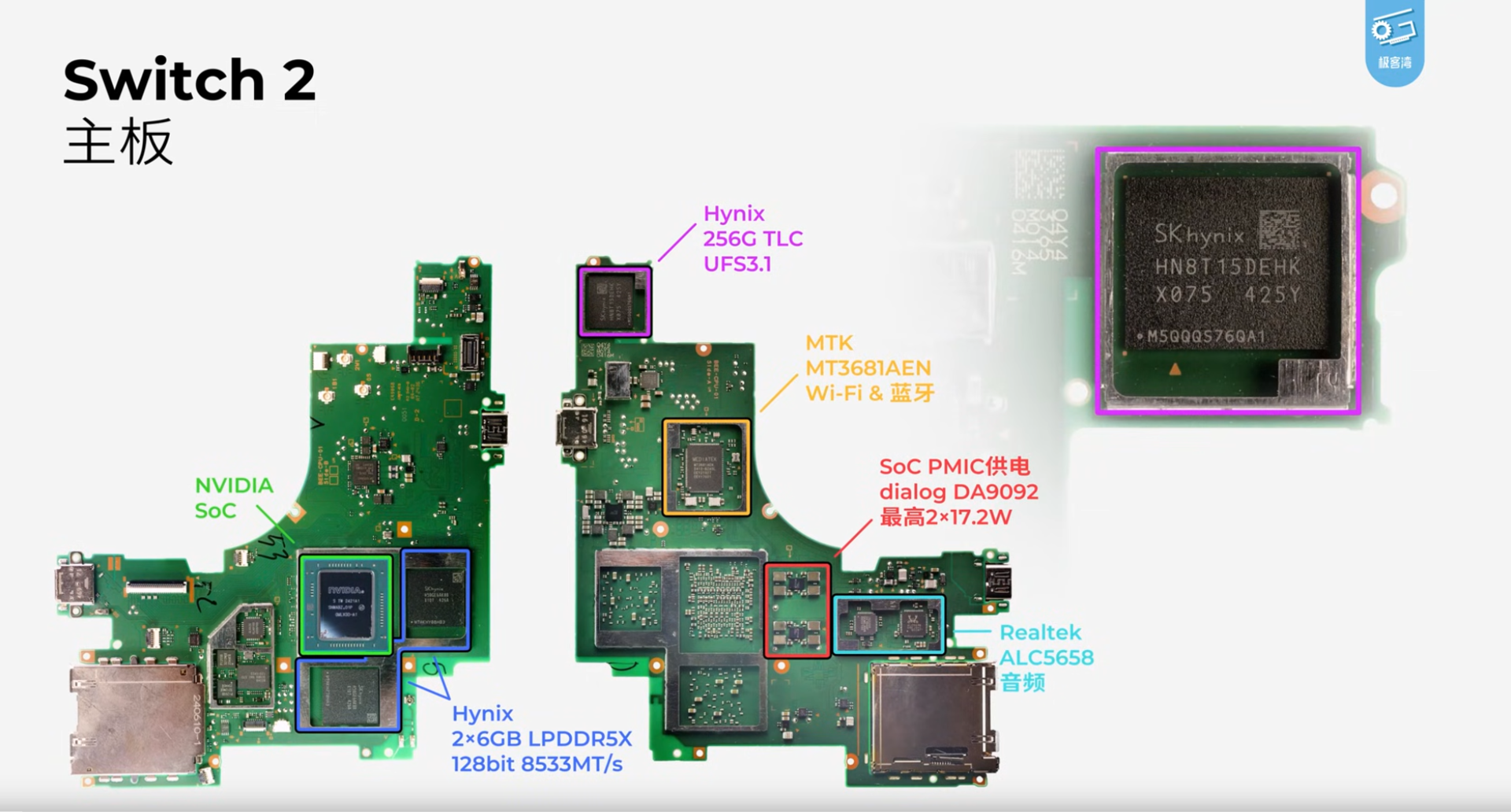

Geekerwan также разобрал материнскую плату Nintendo Switch 2, чтобы раскрыть ее важные детали. Для начала, она оснащена двумя модулями LPDDR5X-8,533 объемом 6 ГБ от SK Hynix, но консоль не будет работать с ними на полной скорости. Другие компоненты включают 256 Гб модуль UFS 3.1 от SK Hynix, антенну Wi-Fi от MediaTek и аудиочип RealTek.

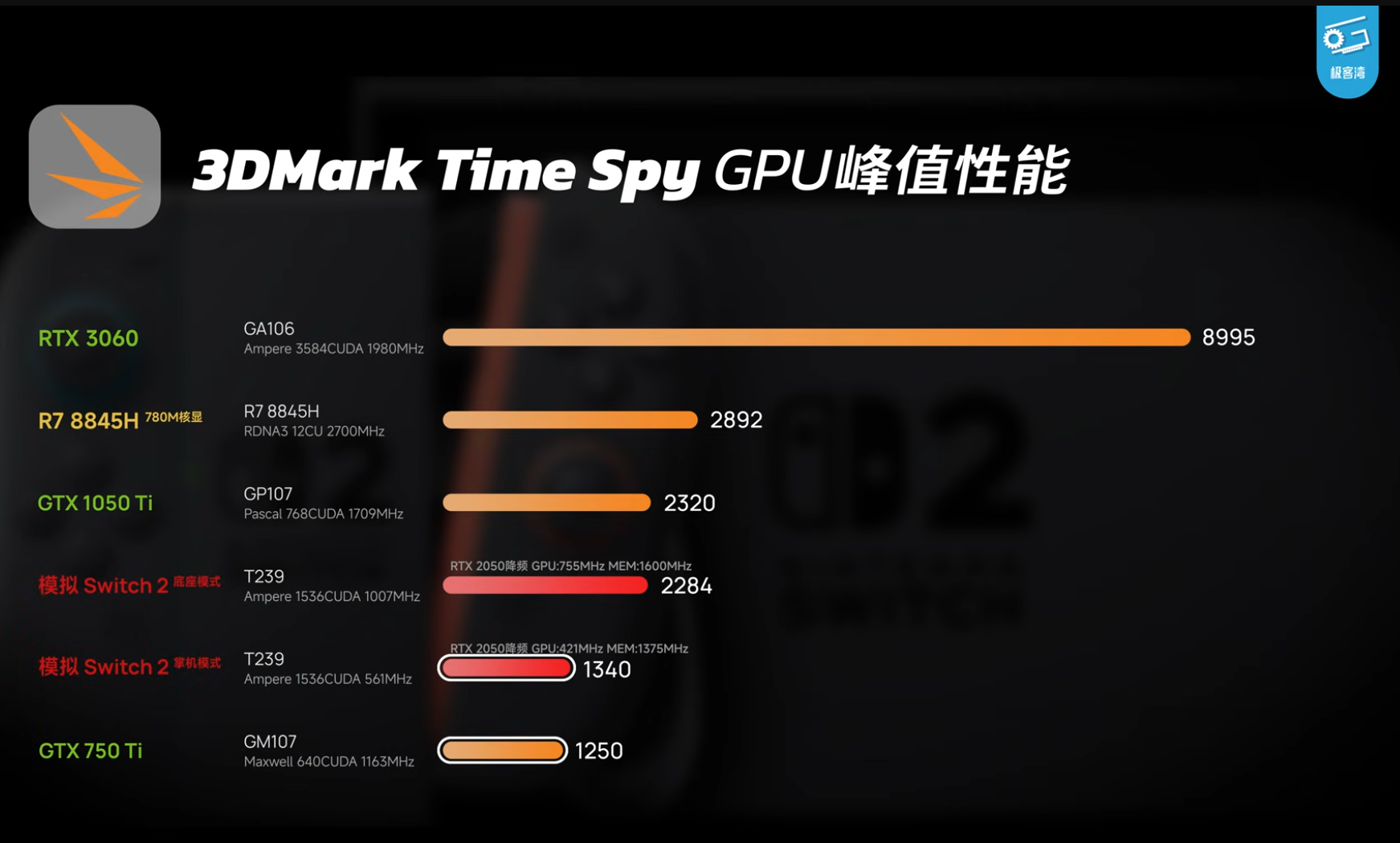

Учитывая, что Switch 2 еще не выпущен, трудно сказать, как он работает в реальном мире. Geekerwan попытался эмулировать его, разогнав GeForce RTX 2050 процессор ноутбука и обнаружил, что результаты совпадают с показателями производительности, отмеченными ранее. Например, Cyberpunk 2077 шла со скоростью 40 примерно FPS в режиме производительности DLSS.

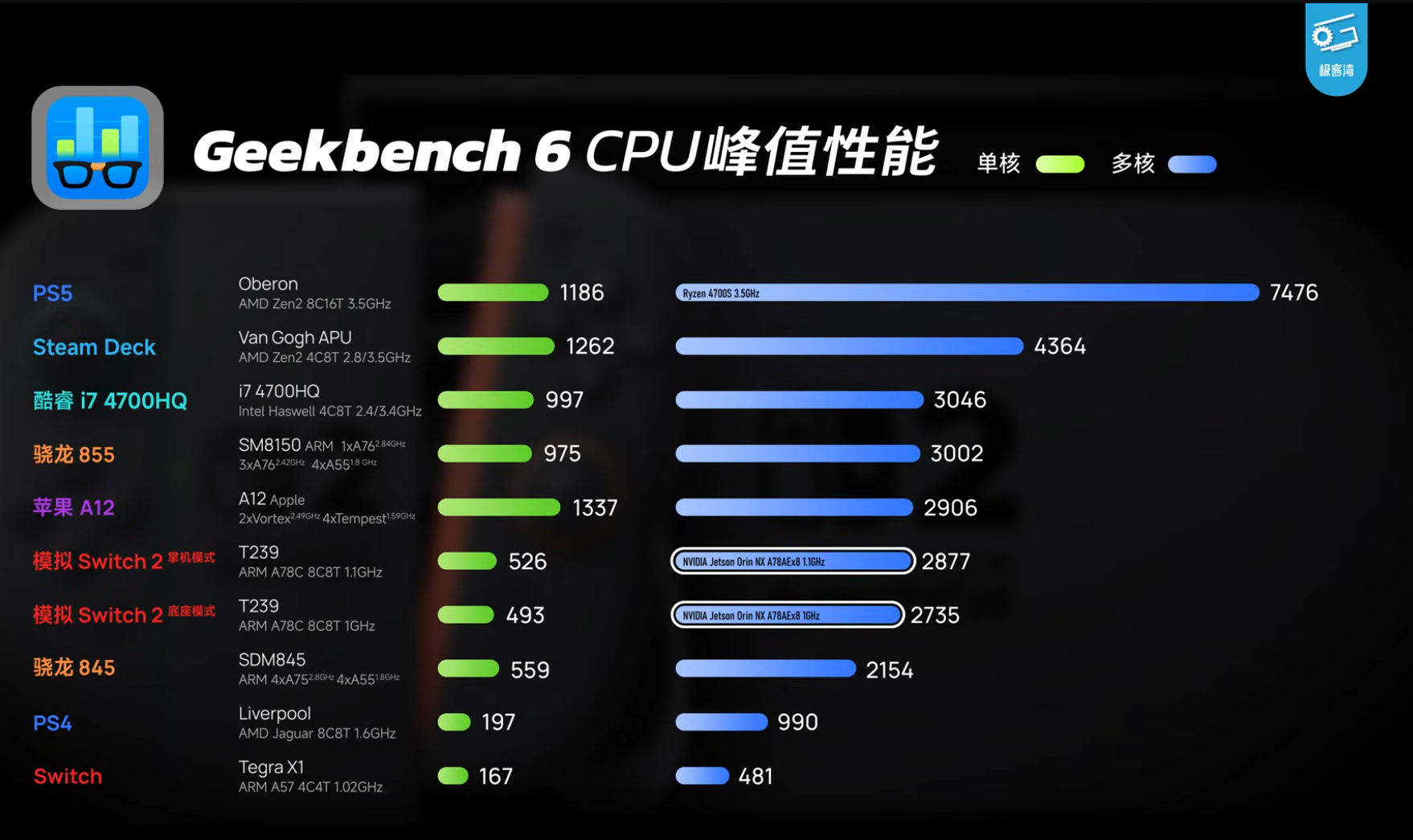

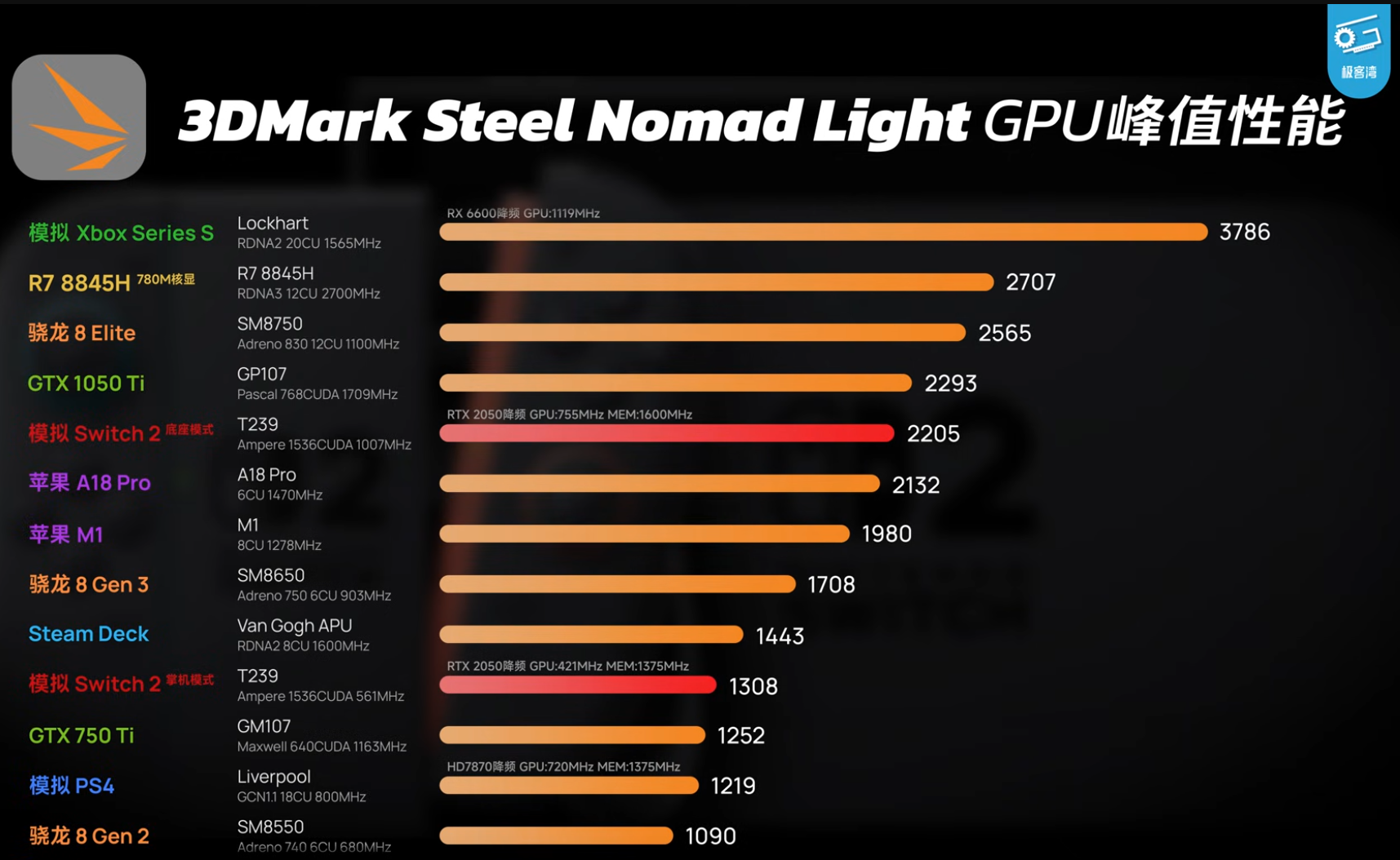

В синтетических бенчмарках графический процессор Nintendo Switch 2 работает наравне с GeForce GTX 750 Ti прошлых лет. Что касается процессора, то он обменивается ударами с Apple A12 шестилетней давности. Конечно, тесты проводились на совершенно разных аппаратных средствах, а не на реальной Switch 2.
