Почему одни дисплеи обходятся без утечки подсветки, а в других она бросается в глаза?

Похоже, за появление или отсутствие неприятного эффекта отвечает этот тонкий лист металла
Сергей Тарасов,

Утечка подсветки встречается, пожалуй, в половине и больше из тестируемых нами ежегодно ноутбуков. Эти несовершенства подсветки способны потрепать нервы и геймеру, и ценителю кино, и сотруднику фотостудии, и много кому ещё.

В отличие от других пороков массово производимых матриц, которые склонны исчезать по мере увеличения стоимости матрицы - вроде скромной контрастности - утечка подсветки встречается и в дешёвых, и в дорогих ноутбуках. Где же закономерность? А вот она:

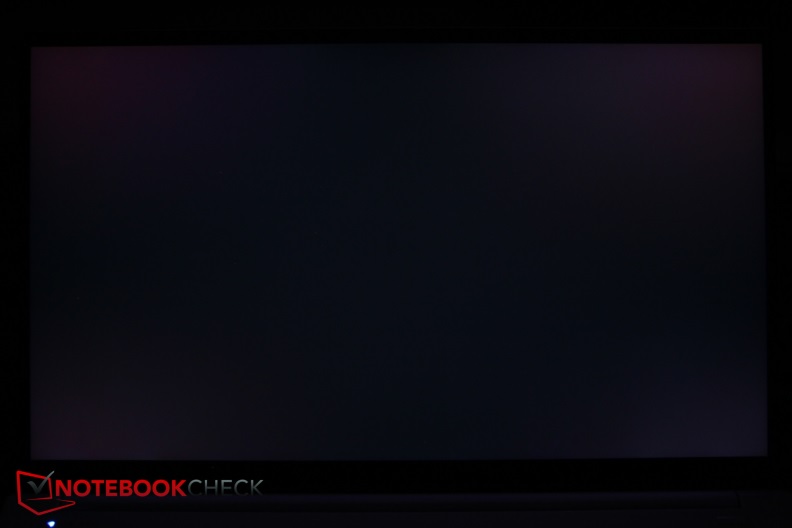

Матрица NE156FHM-N51 из Galaxy Book Ion (Изображение: Notebookcheck)

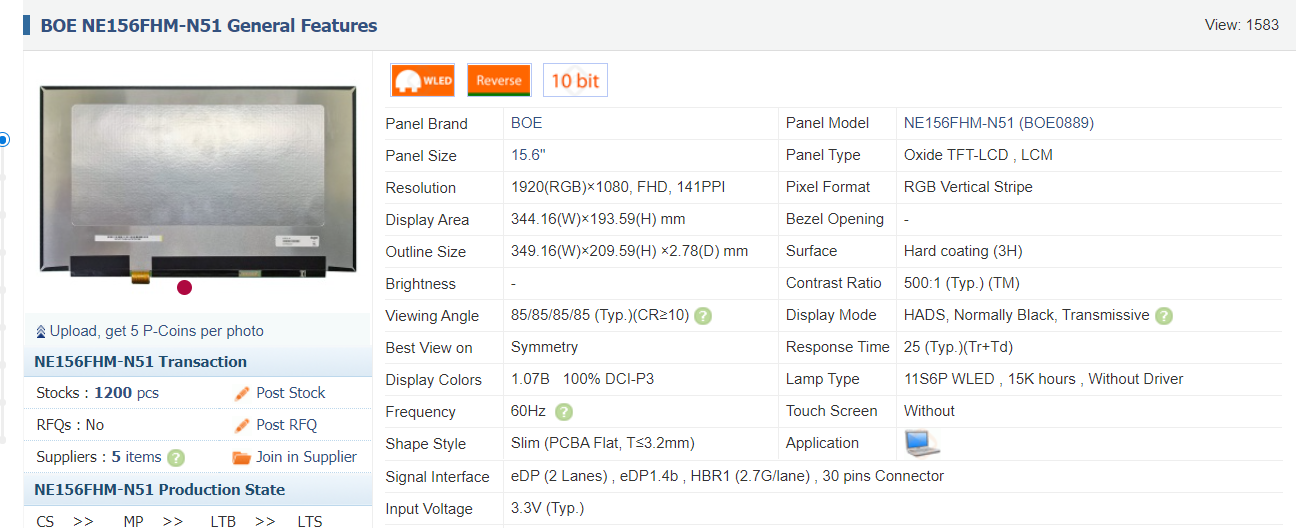

Матрица NE156FHM-N51 из Galaxy Book Ion (Изображение: Снимок экрана / Panelook)

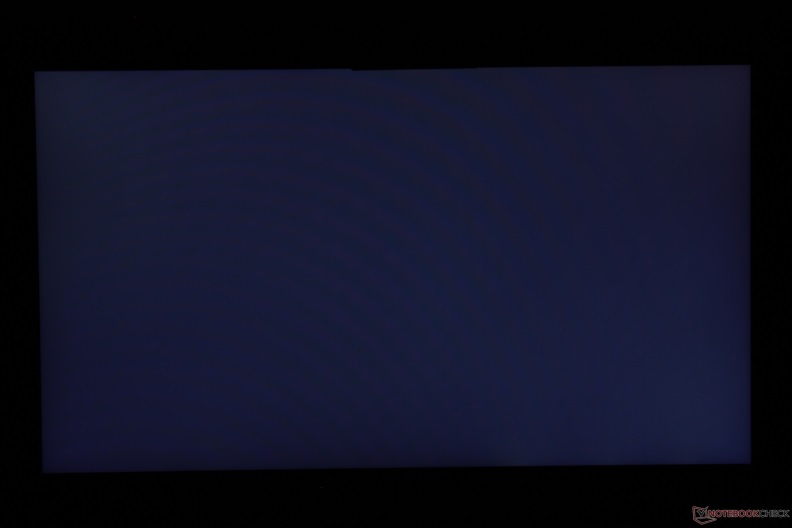

Матрица NV140FHM-N65 из Yoga 7 (Изображение: Notebookcheck)

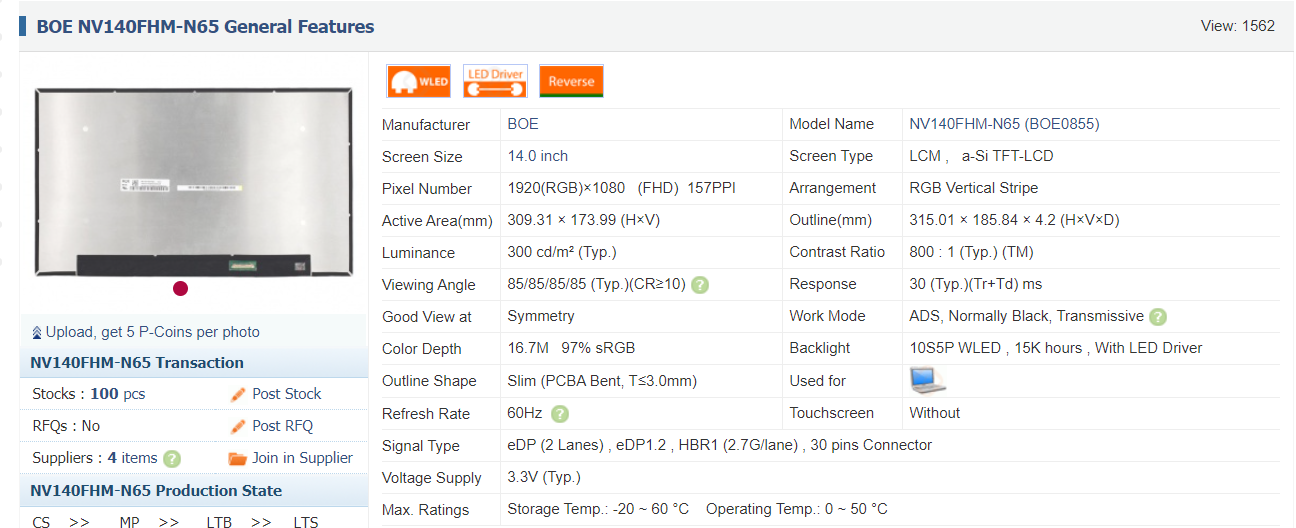

Матрица NV140FHM-N65 из Yoga 7 (Изображение: Снимок экрана / Panelook)
Матрица B156HAN02.1 из ThinkPad E15 Gen 2 (Изображение: Notebookcheck)

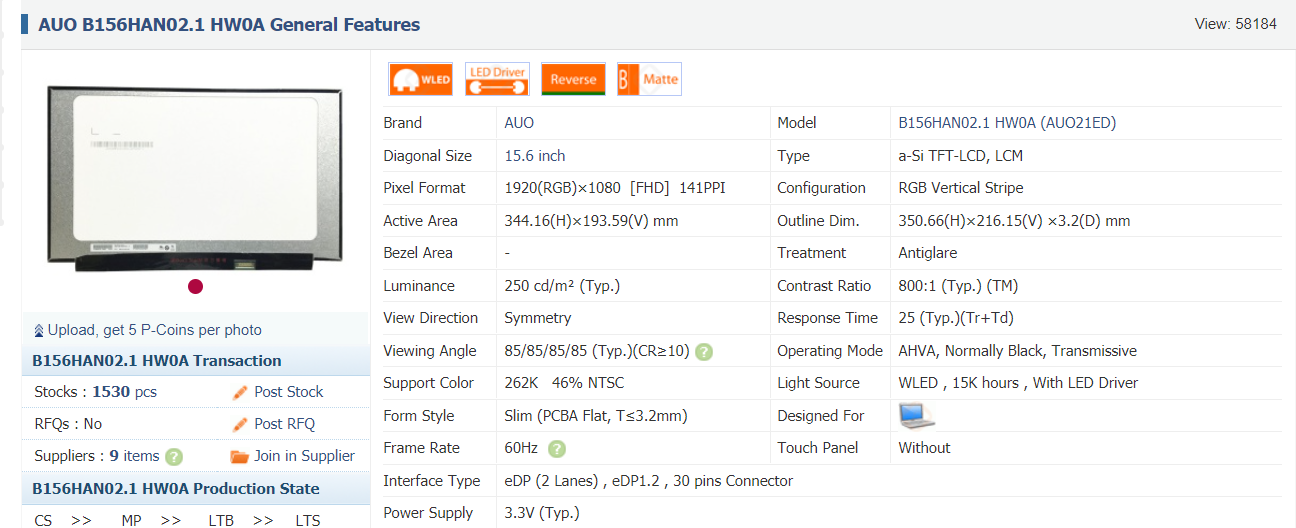

Матрица B156HAN02.1 из ThinkPad E15 Gen 2 (Изображение: Снимок экрана / Panelook)

Большинство современных ноутбуков использует матрицы семейств IPS или TN. Устроены они, если упростить, почти одинаково. Светодиоды светят в лист пластика, что отражает свет в целый ряд фильтров и поляризаторов, перед которыми установлена сама матрица с ячейками жидких кристаллов. Всё это запаковано в тонкую металлическую рамку и закреплено вместе тонкой, липкой фольгой, внешне напоминающей изоленту.

В металлической рамке и заключается весь вопрос. От того, сплошная ли она, рамка, с тыловой стороны матрицы, или имеет вырез для удешевления и снижения веса, от того, насколько ровно она установлена на посадочных местах в крышке дисплея, прямо зависит равномерность прилегания друг к другу листов, распределяющих свечение светодиодов. Малейший перекос одного из углов, и свет попадает напрямую в матрицу, минуя распределяющие слои. Это мы и наблюдаем, как утечку подсветки (которая еще и меняется в зависимости от угла взгляда и изредка отдает желтым цветом). Если говорить о вырезе, то в его области поляризаторы и прочие слои неизбежно будут прижаты менее сильно, будут отходить друг от друга, и света на матрицу из жидких кристаллов в этой зоне попадёт меньше. Зато в той части, где облегченная рамка плотно держит всё воедино - то есть, по краям и углам - легче могут возникнуть пятна. А это снова утечки подсветки.

Кардинальное решение вопроса - это матрицы OLED, в которых субпикселями являются миниатюрные разноцветные органические светодиоды, а не жидкие кристаллы, лишь пропускающие сквозь себя пропущенный через распределители свет из внешнего источника. Но даже если бы производители матриц IPS и TN, а они почти все расположены в Китае, просто перестали вырезать часть рамки, то количество дисплеев с засветами удалось бы сократить радикально.

'
