Моддер собирает ноутбук Framework Laptop с механической клавиатурой, и это полностью алюминиевый корпус прямо из 90-х
Flurplesсоздатель YouTube, известный тем, что на сайте он выложил проклятую картонную клавиатуру которая звучит удивительно хорошо, снова вернулся к этой абсурдной модификации, только он усилил свою игру, на этот раз фактически перестроив целый ноутбук в поисках лучшего опыта набора текста. Флёрплз начал проект, который он назвал Campus Laptop с обычного старого Framework 13, клавиатура которого не давала ощущений и звука при наборе текста по сравнению с отдельной механической клавиатурой.

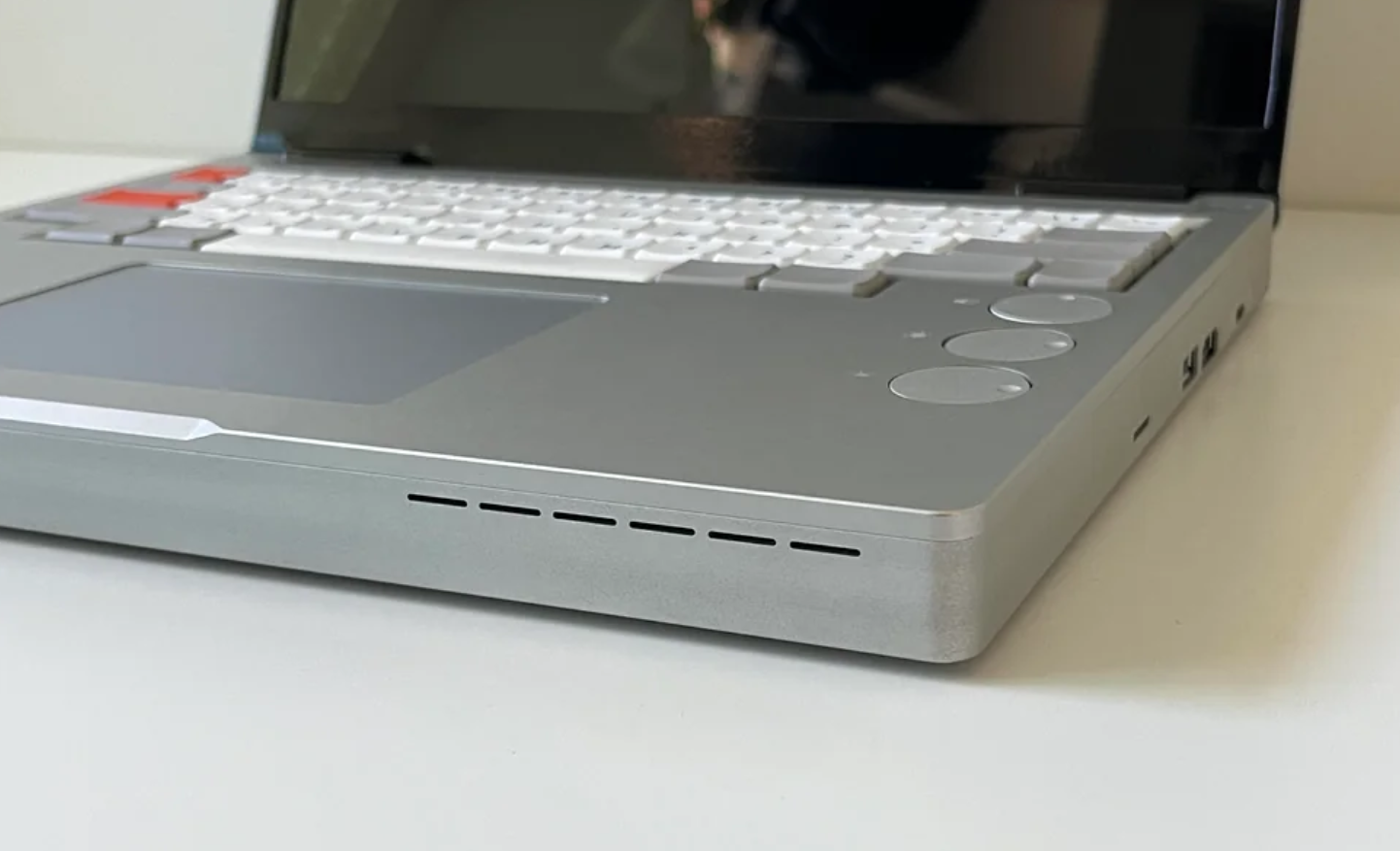

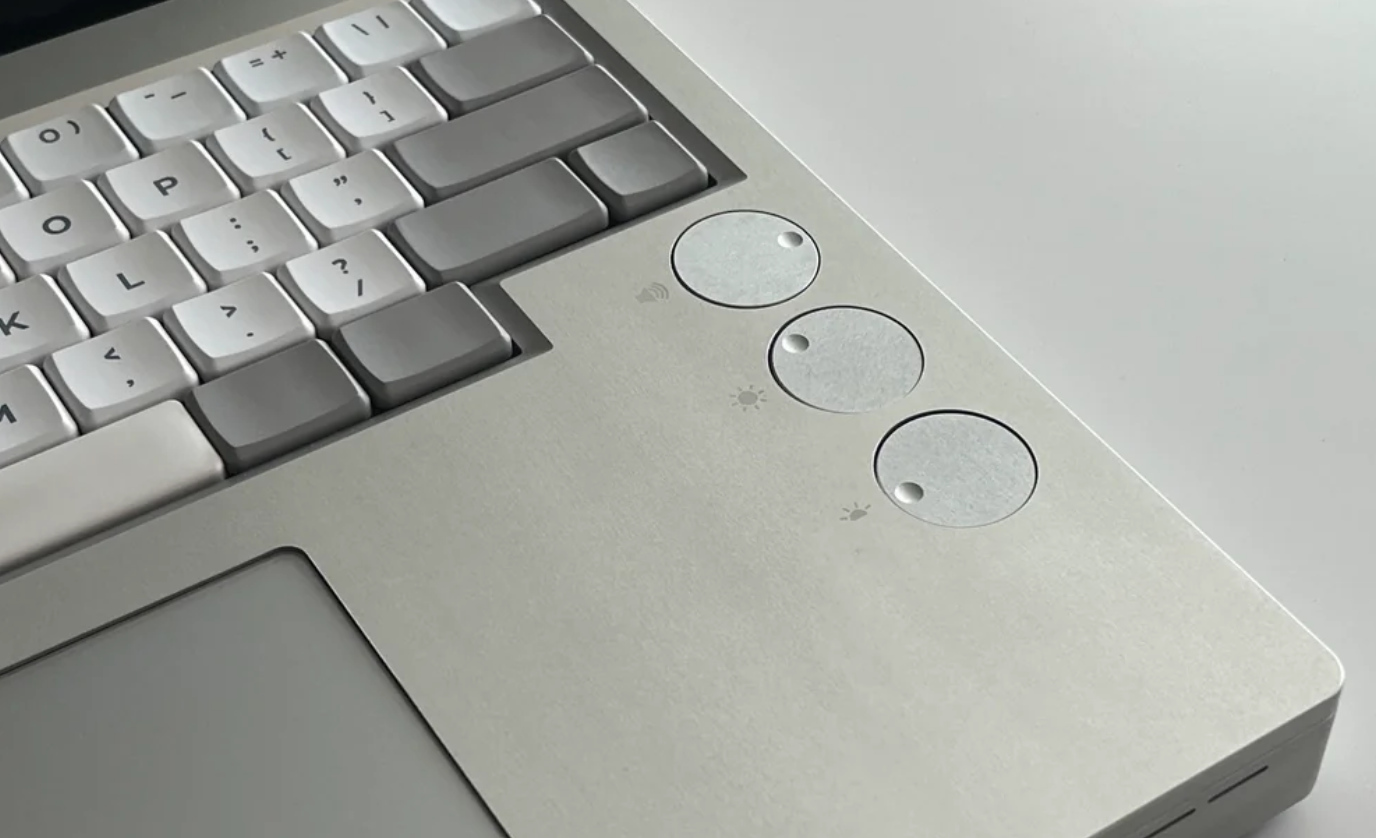

Чтобы решить эту проблему, моддер переделал корпус Framework 13, изменил дизайн всего нижнего корпуса, повторив все оригинальные детали крепления для всего, от материнской платы и батареи до петель и трекпада. Конечно, нижний корпус должен был также поддерживать установку клавиатуры, которая в итоге была закреплена на верхней половине нижнего корпуса с помощью прокладочной конструкции верхнего крепления. В дополнение к низкопрофильной механической клавиатуре, добавленной в ноутбук Framework, Флёрплз спроектировал место и точки крепления для программируемых поворотных энкодеров. Ему также пришлось перепроектировать верхний корпус и точки крепления шарниров, чтобы учесть гораздо более толстую нижнюю часть корпуса.
Детали были напечатаны на 3D-принтере, чтобы убедиться в правильности подгонки и отделки, но в конечном итоге, за исключением ободка дисплея, все финальные детали были изготовлены из алюминия, вырезанного на ЧПУ, что придает проекту довольно премиальный вид.
Встроенная механическая клавиатура

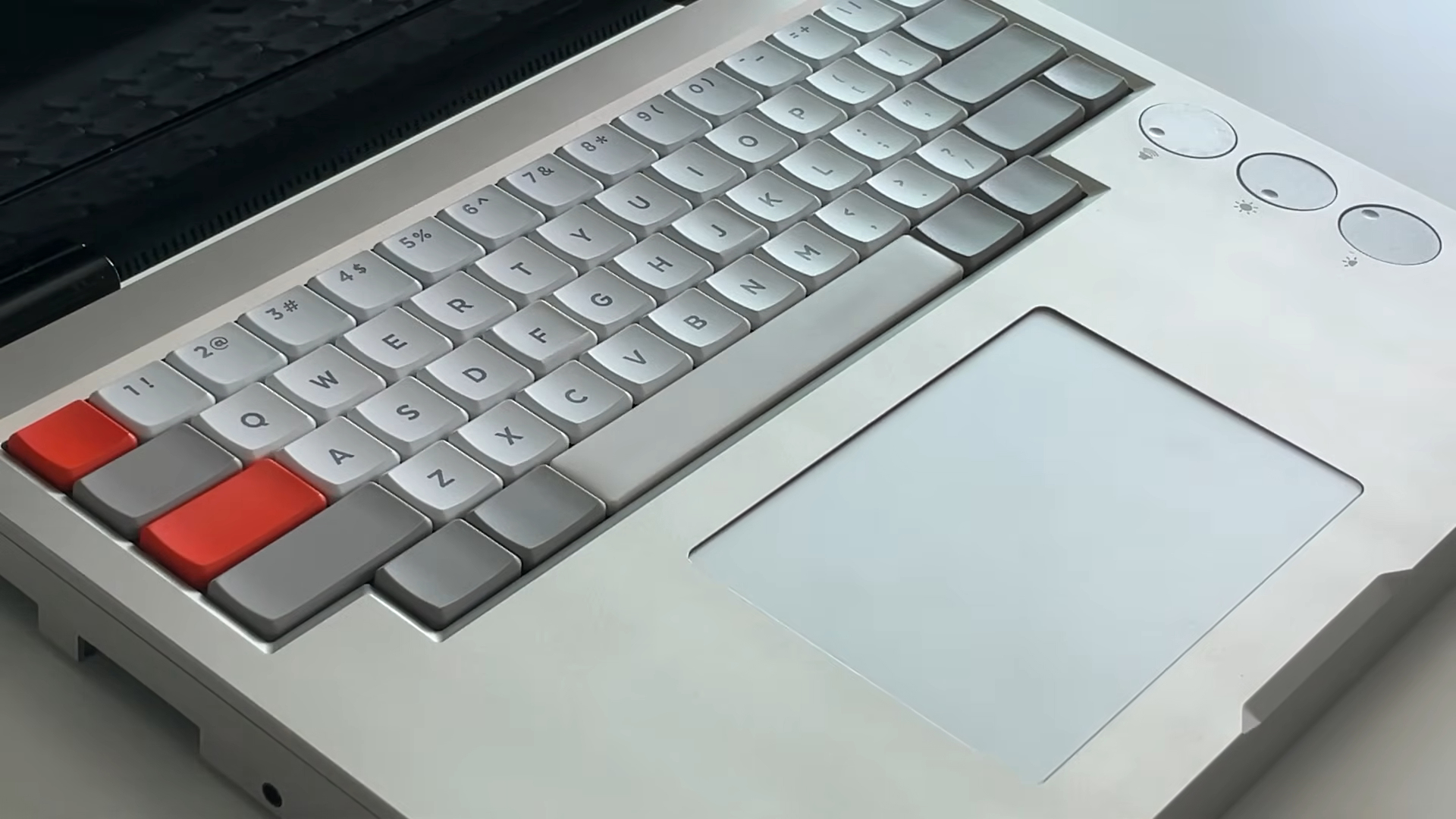

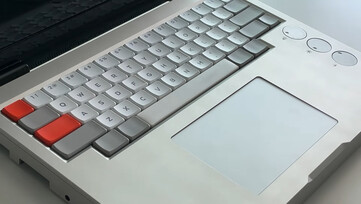

Механическая клавиатура, используемая для модификации Framework Laptop, представляет собой полностью индивидуальный дизайн в компактной 60%-ной раскладке HHKB - заимствованной у таких клавиатур, как HHKB Hybrid Type-S, которая продается на Amazon по цене $259. В ней используются тактильные переключатели Kailh Choc Sunset и профильные колпачки MBK, а также три поворотных энкодера, а специальный внутренний USB-концентратор соединяет клавиатуру с материнской платой. USB-концентратор занимает место, которое изначально использовалось одной из карт расширения USB-C в Framework Laptop 13, но Flurples ловко воспользовалась этим, интегрировав в концентратор слот расширения microSD, порт HDMI и порт USB. Это означает, что ноутбук Campus занимает ту же площадь, что и оригинальная версия, несмотря на все дополнительное оборудование и новый громоздкий дизайн. К сожалению, в конечном итоге сложность конструкции USB-концентратора привела к тому, что он так и не смог стать функциональным.
Сама клавиатура не имеет горячей замены, переключатели припаяны на место, и, скорее всего, это было сделано для экономии места, поскольку гнезда для горячей замены добавляют немного толщины на задней стороне печатной платы. Кроме того, паяные клавиатуры обычно более надежны, чем их аналоги с горячей заменой, так что это также могло быть соображением.
Сама клавиатура оснащена пользовательской прошивкой QMK, что делает ее очень настраиваемой. Хотя она и не оснащена причудливыми функциями эффекта Холла, как Keychron K4 HE, которую мы недавно рассматривали, она позволяет расширить возможности настройки. Такие возможности, как несколько программируемых слоев, мод домашнего ряда, мод тап и тап дэнс, например, могут помочь расширить функциональность небольших раскладок, таких как HHKB.
В видеоролике Flurples на YouTube, документирующем дизайн и сборку, рассказывается еще о множестве нюансов, так что смотрите видео ниже, чтобы узнать больше. Однако достаточно сказать, что, согласно его собственному обзору, он получил потрясающе чистый, хотя и толстый Framework Laptop 13 с существенным улучшением звука и ощущения при наборе текста.
