3D-печатные шасси для RC-автомобилей: Создатели разрабатывают модульную конструкцию своими руками
Шесть месяцев разработки: От хрупкого прототипа до прочного шасси rc

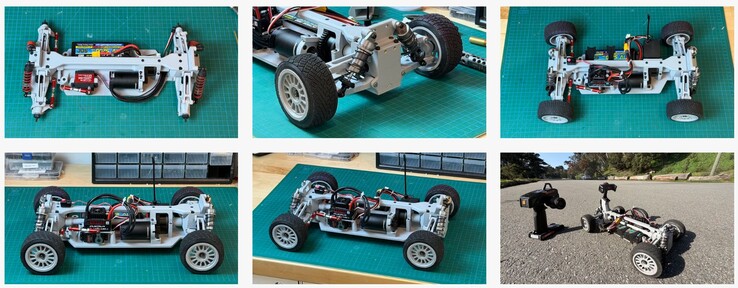

Коллектив создателей Curv Lab потратил шесть месяцев на разработку полностью 3D-печатаемого шасси для RC-автомобилей. Ранние прототипы быстро обнаружили слабые места: компоненты трансмиссии отказали под нагрузкой, геометрия подвески была плохо продумана, а некоторые детали даже сломались во время первых серьезных испытаний. Эти неудачи в конечном счете послужили толчком к следующим итерациям. В результате появилось гораздо более прочное шасси RC с возможностью печати, способное выдержать реальные испытания.

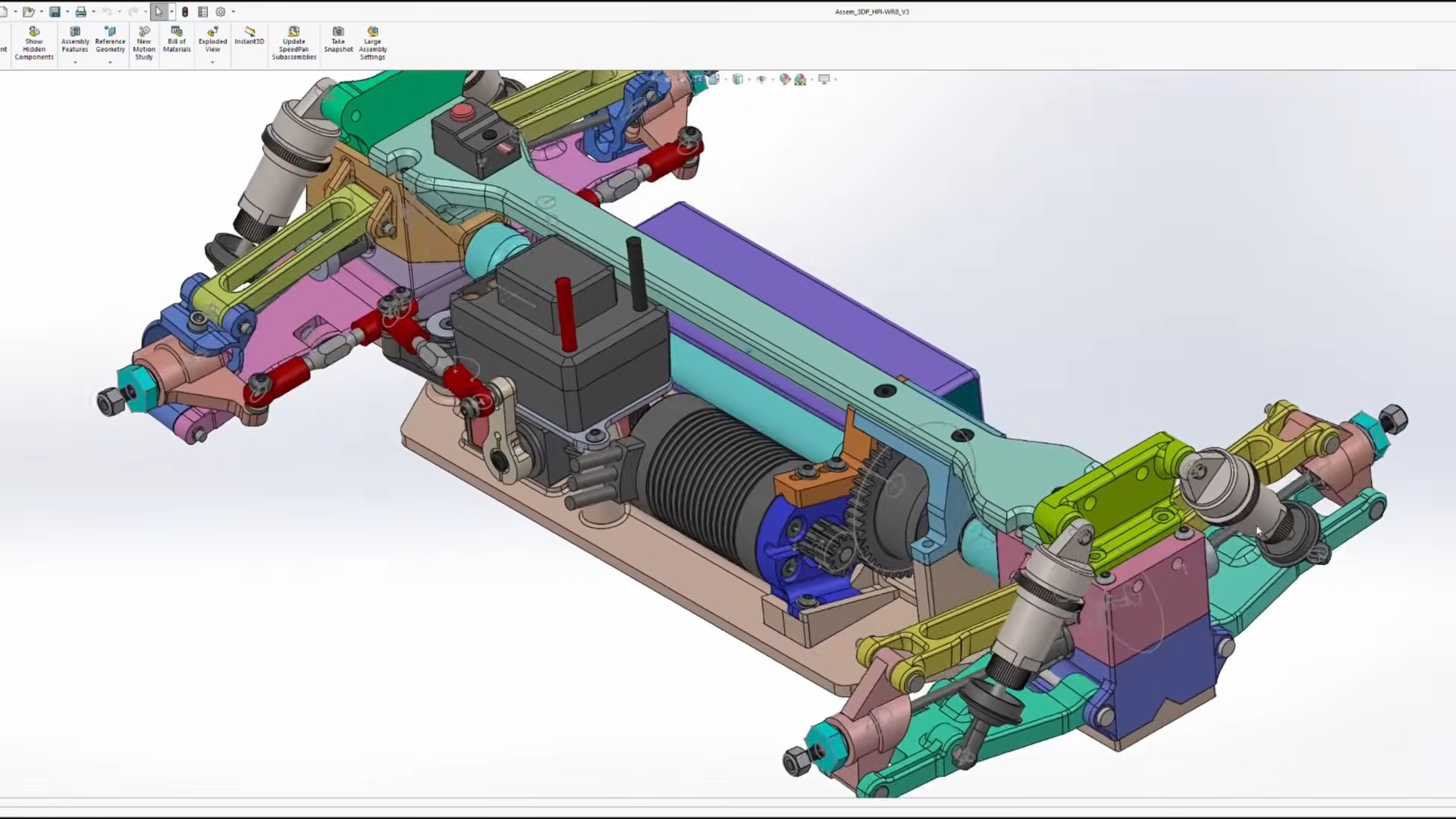

Модульная конструкция: Заменяйте сломанные части вместо того, чтобы перепечатывать все заново
Еще одной отличительной особенностью является то, что части системы можно легко отремонтировать. Хорошим примером являются крепления подвески, которые можно заменить без необходимости перепечатывать все шасси. Это позволяет легко экспериментировать с различными установками амортизаторов. Пользователи также могут распечатывать и прикреплять свои собственные конструкции.
PETG как материал для выбора
В качестве основного материала команда выбрала PETG - пластик, обеспечивающий хороший баланс между прочностью и гибкостью и при этом легко поддающийся печати. Некоторые компоненты, подверженные повышенным нагрузкам, пришлось перепроектировать и усилить. Для этого были оптимизированы толщина стенок и узоры заполнения.
Проблемы с трансмиссией решены: Дифференциалы GPM заменяют пластиковые крепления подшипников
Трансмиссия оказалась одной из самых сложных задач. В ранних версиях стальные шарикоподшипники быстро изнашивались или даже разрушали более мягкие пластиковые крепления подшипников. Решение заключалось в замене деталей, испытывающих большие нагрузки, на готовые стальные компоненты, включая дифференциалы GPM, которые оказались значительно более долговечными.
Приводные валы также вызывали проблемы на ранних этапах, иногда срываясь при крутящей нагрузке. Команда решила эту проблему, изменив ориентацию печати на продольную, что значительно повысило структурную прочность валов.
Проект с открытым исходным кодом: Файлы для печати, списки деталей и руководство по сборке

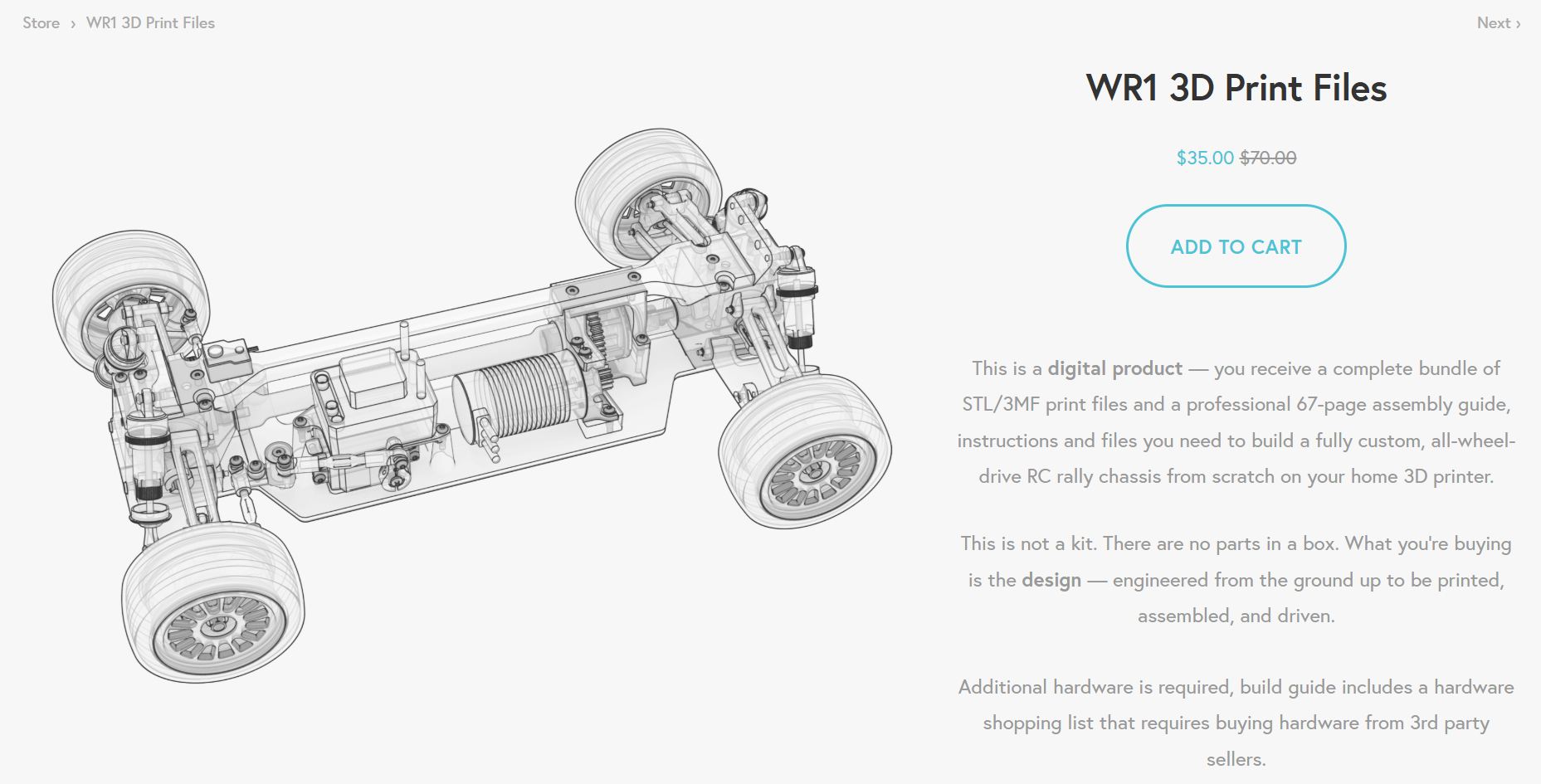

Первоначально все файлы для печати, инструкции по сборке и списки деталей были доступны бесплатно. Тем временем, команда начала продавать, по крайней мере, файлы для принтера. 3D-файлы для шасси, называемого WR1, в настоящее время стоят $35.
В комплект входят файлы STL/3MF, а также подробное 67-страничное руководство по сборке, объясняющее, как собрать полное раллийное шасси AWD RC масштаба 1/8 с нуля с помощью домашнего 3D-принтера.
На сайте проекта https://www.curvlab.com/инструкции по сборке и список необходимых дополнительных деталей по-прежнему находятся в свободном доступе. Команда относит сборку к уровню начинающих. Печать всех деталей займет около 17 часов, а окончательная сборка - всего 1,5 часа.
