Внешняя игровая видеокарта для ноутбука. Расскажем, как!

Вторая жизнь. Не все пользователи имеют желание менять компоненты своего ноутбука - а ведь обновление процессора или установка внешней видеокарты может принести точно такой же эффект, как покупка нового, мощного компьютера! В данной статье мы подробно рассмотрим стратегию и реализацию экстремального апгрейда. Обновлено для 2020 года.
Nino Ricchizzi (перевод Сергея Тарасова), 🇺🇸 🇩🇪

Практически каждый любитель игр не отказался бы от ноутбука, который при компактных размерах и большом времени работы от аккумулятора смог бы переварить любой трёхмерный шедевр на любых графических настройках. Увы, реализовать такое чудо на практике совсем не просто.

Из-за серьезных требований компонентов к охлаждению и питанию производители вынуждены делать большие, тяжелые корпуса для игровых ноутбуков. За редкими исключениями, вроде ноутбуков Razer Blade, такой ноутбук невозможно будет носить с собой каждый день.

С другой стороны, есть традиционное решение: Док-станция. С собой пользователь носит лишь сам ноутбук, тонкий и лёгкий, а при желании поиграть подключает к нему отдельный вычислительный блок с самостоятельным питанием и дискретной видеокартой настольного класса.

Видеоадаптеры для настольных ПК всегда были и будут дешевле, чем их уменьшенные версии для ноутбуков. Потому сама идея получить высокое быстродействие и сэкономить одновременно выглядит крайне привлекательно. И качественная реализация такой идеи не так сложна, как может показаться.

Что требуется для эксперимента?

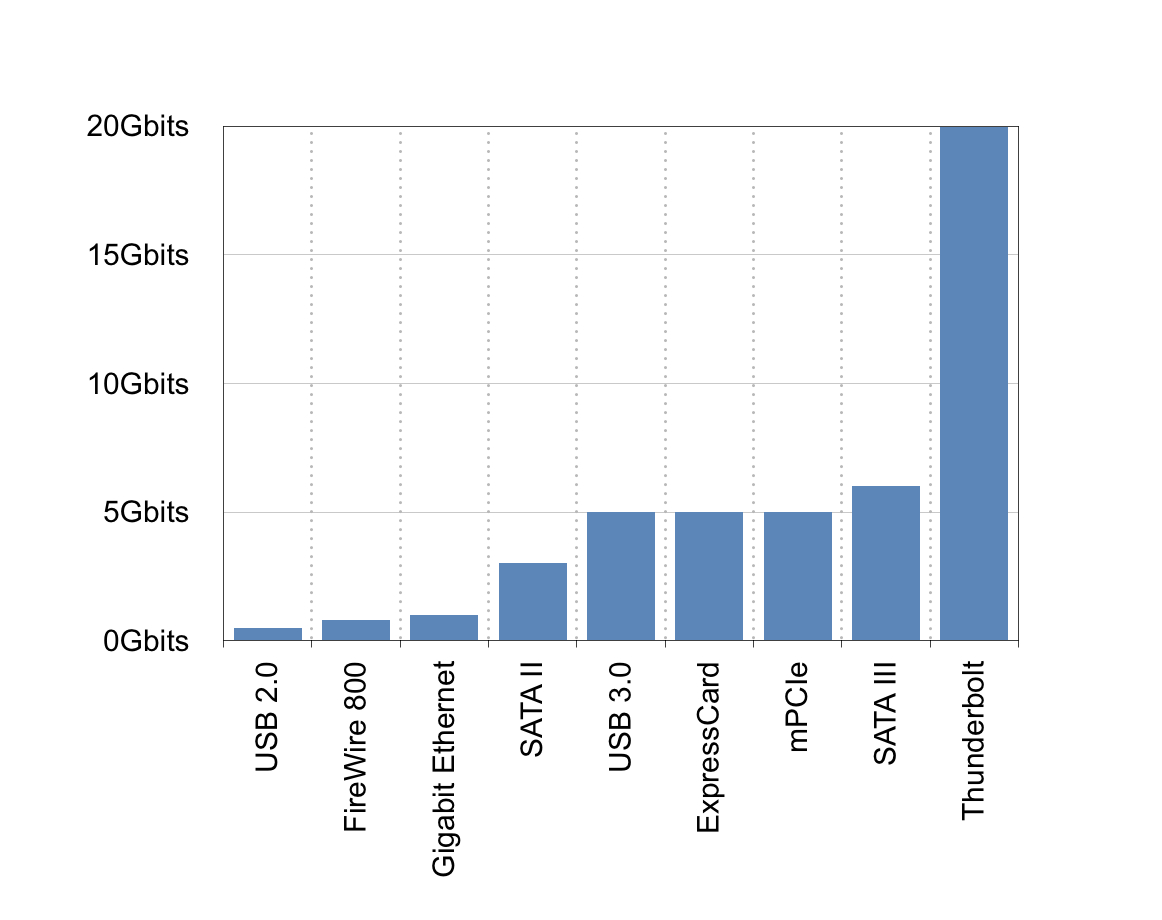

Пропускная способность интерфейсов, актуальных в 2015 году
Пропускная способность интерфейсов, актуальных в 2015 году

Встроенные в ноутбуки выделенные (дискретные) видеокарты - речь именно о видеокартах, а не видеопроцессорах, встраиваемых в центральные процессоры - в одних ноутбуках подключены через внутренний интерфейс MXM, а в других целиком, со всеми своими компонентами, распаяны на материнской плате ноутбука. В обоих случаях видеокарта использует ту же линию питания и обмена данными, что и в обычном компьютере. Именуется она PCI-Express. Этот интерфейс предполагает как передачу данных, так и обеспечение питанием. Хотя для мощных настольных видеокарт почти наверняка потребуется дополнительная линия питания. Мы обговорим этот вопрос чуть позже.

Производители могут встраивать в свои ноутбуки возможность подключить внешние устройства, в том числе видеокарту, через какие-то собственные интерфейсы. Отдельные конфигурации Lenovo IdeaPad Y500, например, были оснащены двумя видеокартами GeForce GT 650M, одна в разъёме MXM внутри ноутбука, другая во многофункциональном отсеке расширения функциональности. Как это выглядело? Компактный модуль попросту втыкался сбоку ноутбука заместо оптического дисковода. Но такие примеры редки, они увеличивают себестоимость.

Большинство современных ноутбуков (особенно тонких и легких) доверяет видеопроцессорам, встроенным в процессор. Однако, даже самые мощные варианты (на момент написания этой статьи в 2014 году таковым был Intel Iris Pro 5200, для 2020 года это AMD RX Vega 11) не дают полной свободы в играх и профессиональных приложениях. Если нацелиться на разрешение Full HD 1080p, то в топовые игры можно играть только в низком качестве.

Но, тем не менее, иметь одновременно ноутбук и настольный ПК - далеко не оптимальный выход. И потому проблемы с графической производительностью можно решить путем подключения внешнего видеоадаптера. Для этого нам нужно не так много - всего лишь подходящий интерфейс у ноутбука, а также переходник с этого интерфейса на полноразмерный PCI-Express, чтобы подключить видеокарту.

Сразу стоит отмести такие вещи, как порты USB версии ниже 3.0, а также FireWire. Их производительности будет недостаточно для передачи несжатого изображения в актуальных для 2020 года разрешениях, даже если бы был подходящий драйвер, который бы дал возможность использовать внешнюю видеокарту БЕЗ использования стандартной шины PCI-Express.

Ещё один момент, который нужно понимать чётко - это необходимость использования телевизора, проектора или монитора для вывода изображения. Если используется внешняя видеокарта, вывести картинку от неё на собственный экран ноутбука будет возможно лишь в единичных случаях, и чаще всего это очень сильно снизит игровую производительность.

Всё вышеперечисленное не вызывает вопросов? Тогда продолжаем! Нам нужен один из следующих интерфейсов:



ExpressCard:

Этот 5-гигабитный интерфейс дает нам то же самое, что и нативная шина PCI-Express 2.0 x1. Однако, ExpressCard уже почти не встречается в ноутбуках, примерно с 2011-2012 года про него стали забывать окончательно. В ноутбуке более раннего года выпуска этот интерфейс может быть, однако там c большой вероятностью будет и старый центральный процессор, который сведёт на нет наши усилия по увеличению графической производительности.

mini-PCIe:

Та же самая шина PCIe 2.0 x1, что и выше. В такой порт в ноутбуки, выпущенные, условно, до 2015 года, устанавливалась маленькая карта беспроводной сети (Wi-Fi и Bluetooth). Минус использования гнезда mini-PCIe очевиден, придётся тянуть шлейф от материнской платы ноутбука наружу к видеокарте. Ноутбук после этого становится фактически стационарным. К тому же, слот mini-PCIe обычно присутствует в единичном количестве. Значит, от встроенного в ноутбук адаптера беспроводной сети придётся отказаться (или заменить его внешним аналогом с подключением по USB).

Гнездо M.2:

В ноутбуке, выпущенном после 2015 года, почти наверняка есть хотя бы одно гнездо M.2 - для карты беспроводной сети, или для накопителя, или ещё для чего-то. Чаще всего в гнездо M.2 устанавливаются карты шириной 22 миллиметра и длиной от 42 до 80 миллиметров. Но отличаются эти карты не только размерами, но и распиновкой, или формой разъёма. Эту форму ещё называют ключом (Key). Чаще всего M.2 встречается с разъёмом E, это карта беспроводной сети с шиной PCI-Express 2.0 x1, или разъёмом M, это твердотельный накопитель с четырьмя линиями PCI-Express 3.0. Оба варианта должны подойти для подключения внешней видеокарты, нужен лишь переходник на полноразмерный разъём PCI-Express x16, он стоит не более $50. Можно использовать и два переходника, первый с M.2 на PCI-Express x1 или x4, второй с PCI-Express x1 или x4 на PCI-Express x16. Обязателен и какой-никакой корпус, и блок питания на 200-450 ватт для самой видеокарты. Без последнего не обойтись, поскольку сам ноутбук вряд ли выдаст на устройство типоразмера M.2 больше 10 ватт энергии, а нужны будут сотни ватт. Сохраняются и описанные в прошлом пункте минусы. Это, во-первых, необходимость вывода шлейфа за пределы корпуса ноутбука, и, во-вторых, необходимость вытащить из гнезда M.2 ту карту, что была там изначально установлена. Если, например, это SSD, то для полного успеха пользователю придётся переносить операционную систему и все данные на внешний жёсткий диск или SSD, подключаемый по USB.

Thunderbolt 1/2/3:

Сотрудничество Apple и Intel даёт нам симметричную шину передачи данных с хорошей производительностью (декларируются 43 Гбит для TB3, реально речь идёт примерно о 30 Гбит). Быстродействие TB2 сравнимо с 4-полосной шиной PCI-Express 2.0, а TB3 - это уже четыре линии PCI-Express 3.0. Но порт Thunderbolt встречается не так часто, как хотелось бы. Та или иная версия Thunderbolt точно есть во всех современных ноутбуках Apple (начиная с моделей середины 2012 года).

Итак, со способом определились

Осмотр внутри и снаружи показал, что ноутбук оснащён хотя бы одним из перечисленных выше интерфейсов? Тогда мы продолжаем.

В рамках этой статьи мы решили рассмотреть лишь ноутбуки на мобильных процессорах производства Intel, в первую очередь это Core 2 Duo и Core i3/i5/i7. Сделали мы так потому, что мобильные процессоры AMD, выпущенные ранее 2018 года, не представляли из себя ничего стоящего, и вложение денег в дополнительную видеокарту в таких условиях смотрится бессмысленным.

Крайне желательно, чтобы ноутбук не имел встроенного видеопроцессора или видеокарты от Nvidia или AMD, а имел лишь встроенный в процессор или распаянный на материнской плате видеопроцессор от Intel. Это, например, GMA X3100, GMA 4500, HD Graphics, HD Graphics 2000 и так далее. Информацию о своём видеопроцессоре можно найти в Диспетчере устройств, или при помощи таких программ, как Speccy и HWINFO.

Если в ноутбуке ровно один видеопроцессор и он сделан Intel, а не AMD или Nvidia, то велика вероятность, что подключение сторонней видеокарты пройдёт без проблем, в идеале даже так, что система сможет за секунды переключаться между собственным и внешним графическим чипом без перезагрузки системы или переустановки драйверов.

Ещё один важный вопрос - чью графическую карту предпочесть, AMD или Nvidia. К тому же, не стоит забывать и того, что шина PCIe 2.0 x1 или PCIe 3.0 x4 будет медленнее привычной для видеокарты ширины, это 8 или 16 линий. Так что же?

На момент написания оригинала этой статьи в 2014 году видеокарты от AMD хорошо подходили для портов Thunderbolt 1/2/3 - то есть, в первую очередь, для ноутбуков Apple. Для остальных упомянутых выше интерфейсов удачнее подходили графические карты Nvidia. Что изменилось в 2020 году? Видеокарты AMD по-прежнему удачнее подходят для MacBook, они отлично распознаются и в macOS, и в Windows. Для прочих интерфейсов видеокарты Nvidia, выпущенные до осени 2020 года, будут предпочтительнее, потому что работают на нативной шине PCI-Express третьего поколения, а не четвёртого, как актуальные карты AMD. Это создаст меньше проблем, скажем, при подключении к M.2 E Key с одной линией PCI-Express поколения 2.

Уровень видеокарты - дополнительный тонкий аспект. С одной стороны, если уж тратиться на отдельную видеокарту для ноутбука, то на мощную. Верно? С другой, есть уже упомянутое нами ограничение линий, доступных шине PCIe. И это приводит нас к абсурдному выводу жанра 'торопитесь медленно'.

Иначе говоря, тратиться на самую дорогую из существующих в данный момент видеокарт нет смысла - она не раскроет весь свой потенциал. Оптимальным выбором будет самая недорогая карта верхнего ценового диапазона нынешнего или предыдущего поколения.

Со стороны Nvidia, на 2020 год, речь можно вести о

  • GeForce RTX 2060 и GeForce GTX 1660 Super

Среди продукции AMD следует обратить внимание на

  • Radeon RX 5600XT

Для наших испытаний, проведённых в 2014 году, мы выбрали Nvidia GeForce GTX 570 в варианте со штатным охлаждением и частотами. На тот момент её уровень примерно соответствовал тому, где стоит GTX 1070 в середине 2020 года.

Переходник на PCI-Express

После того, как мы определились со всеми деталями, пора браться за дело - искать нужное для нашего эксперимента оборудование.

В первую очередь нам нужен переходник и корпус (кейс, или 'external enclosure') для нашей видеокарты. Желательно, чтобы он имел собственный блок питания, хотя может оказаться проще взять отдельный блок питания мощностью 400-500 Вт и подключить нашу карточку не к линии питания переходника, а к отдельному блоку питания. Решение более громоздкое, но и более качественное - при желании, можно даже заняться разгоном.

Так вот, переходники. Этим словом мы называем то устройство или тот шлейф, что можно подключить к нашему порту Thunderbolt, ExpressCard, mini-PCI-Express, M.2. А уже к этому устройству или шлейфу мы подсоединяем графическую карту с интерфейсом PCI-Express 3.0 x16.

Производителей таких штук в мире не слишком много. Их было мало в 2014 году и их мало сейчас, в 2020 году. Это вредит конкуренции - компании не стесняются пользоваться положением и ставить на свой товар премиум-ценник.

Корпуса для внешней видеокарты. Ситуация на рынке в 2014 году

Компания-производитель кейса Firmtek HWtools Magma OWC Sonnet VillageTronic
Поддержка Thunderbolt да нужен адаптер да да да нужен адаптер
Поддержка mini-PCIe нет да нет нет нет нет
Поддержка Expresscard нет да да нет нет да
Подходящий для видеокарты корпус* нет да, за доп. 60 долларов да нет да да
собственное питание нет 120 Вт за доп. 30 долларов да (150 Вт) нет да (150 Вт) да
цена при покупке с сайта производителя $199 от $70 $499-999 $349 $499-979 $199-279

* Если считать, что графическая карта достаточно длинная (вплоть до 25-30 см) и занимает в высоту 2 слота PCIe.

Firmtek:

За переходник с Thunderbolt на PCIe эта компания просила, в 2014 году, 200 долларов. В 2020 году их сайт ещё работает, но ассортимент за прошедшие годы не очень расширился. Он как раз подойдёт для владельца старого ноутбука.

HWtools:

Их предложение выглядело приемлемо при наличии собственного блока питания и корпуса, в который можно красиво упрятать свою видеокарту и все провода.

OWC:

Ассортимент почти совпадал с таковым у компании Sonnet, но цены были ниже. Однако, корпус предлагаемого этой компанией переходника не подходил для большинства видеокарт, он был слишком мал. Да и без дополнительного блока питания здесь было не обойтись.

Magma:

Высокая стоимость = высокое качество. В разработанный этой компанией кейс можно было установить сразу две или три карты PCIe, и был даже корпусный вентилятор, меняющий скорость оборотов в зависимости от температуры.

Sonnet:

Это был неплохой, но дорогой вариант для использования с интерфейсом Thunderbolt.

VillageTronic:

VillageTronic ViDock оснащался качественным корпусом и адаптером питания мощностью 120/200/320 Вт (в зависимости от цены). Весьма привлекательная разработка.

Условия тестирования

Для реализации дьявольских планов мы использовали свой собственный MacBook, а также два переходника, Sonnet Echo Express III-D и VillageTronic ViDockAls. В процессе испытаний ни одно устройство не пострадало.

Тестовая система
Ноутбук MacBook Pro Retina 13 (Late 2013)
Процессор Intel Core i7 4558U, 2x 2.8 ГГц
RAM 16 ГБ DDR3
SSD 256 ГБ
Встроенная графика Intel Iris Graphics 5100
Внешняя видеокарта NVIDIA GTX 570
ОС Windows 8.1

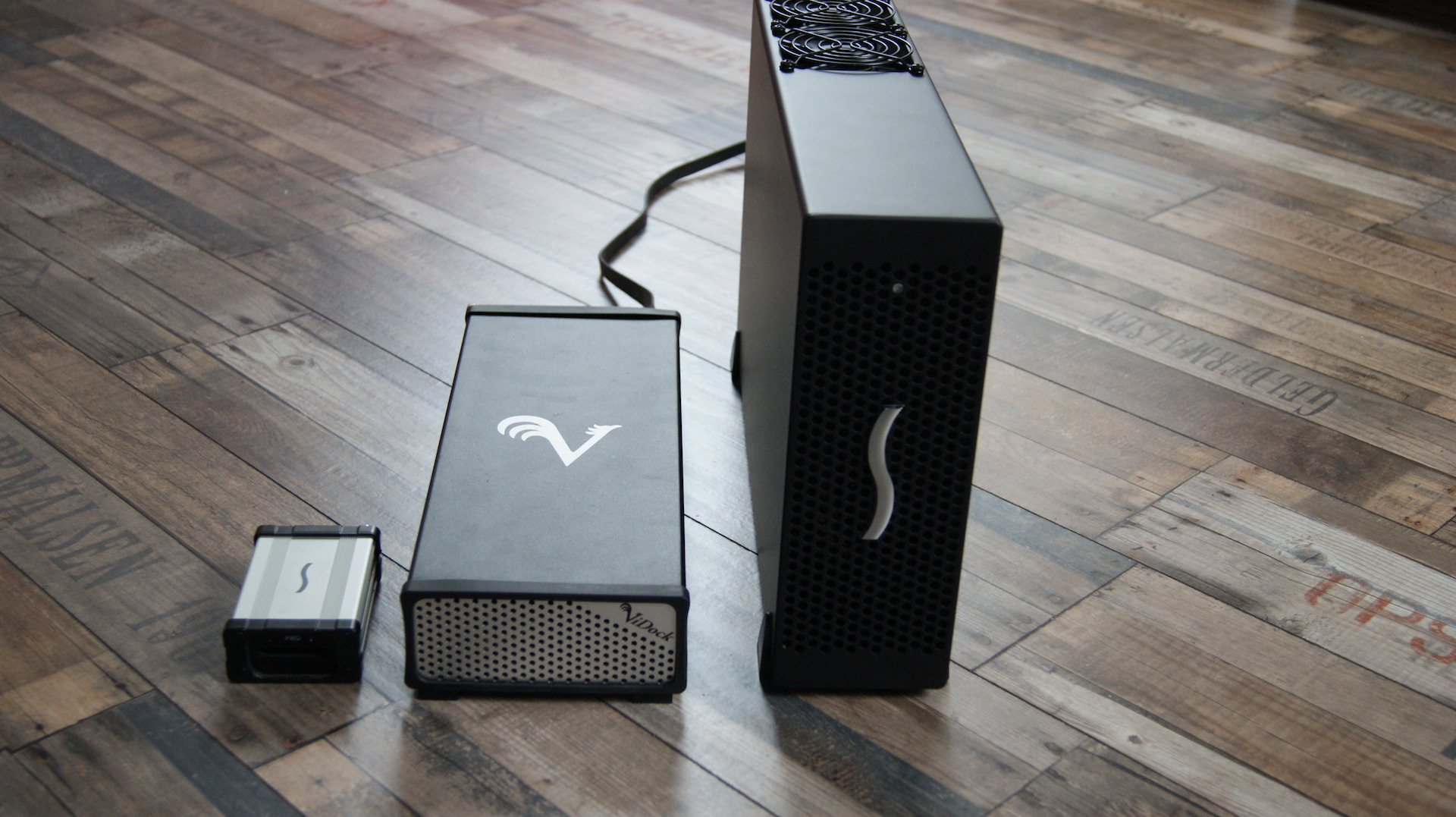

Vidock (в середине) нужно подключить к Sonnet Echo Pro (слева) для связи с интерфейсом Thunderbolt.
Vidock (в середине) нужно подключить к Sonnet Echo Pro (слева) для связи с интерфейсом Thunderbolt.

VillageTronic Vidock 4

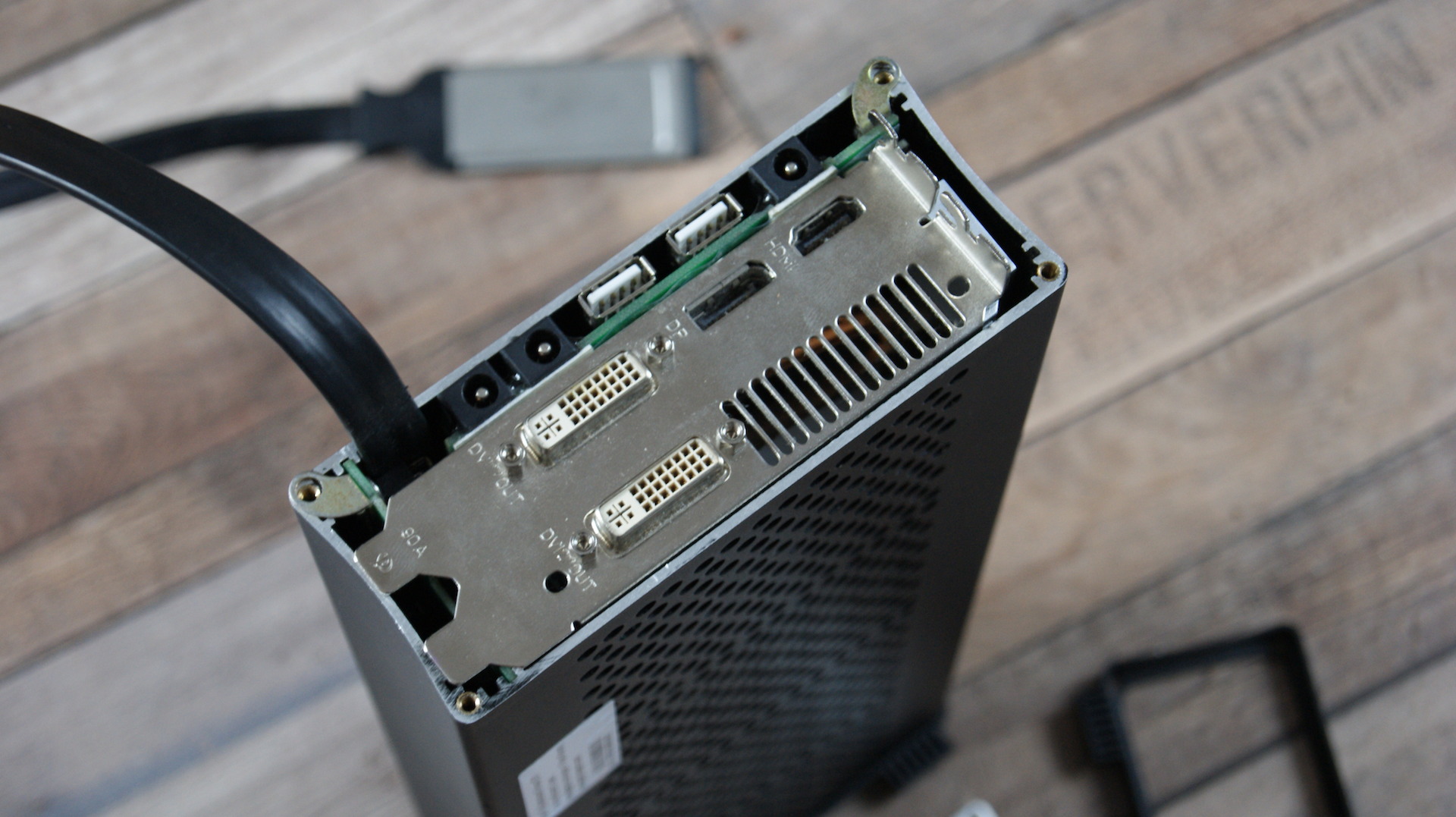

Выглядит довольно качественно, в наличии два 6-контактных разъема питания. В комплекте с Sonnet Echo Pro и GeForce GTX 570 получилось полноценное, работоспособное решение для подключения к порту ExpressCard.

Стоит заметить, что внутренний объем такого кейса ограничен, не пойдёт для карт толщиной более 5 сантиметров.

Установка состояла в следующем:
1. Отключить MacBook
2. Подсоединить Sonnet Echo Pro
3. Запустить ноутбук (включение при нажатии "Alt")
4. Выбрать загрузку Windows
5. Сразу же после выбора ОС подключаем ViDock 4
6. Драйвера установятся сами, но эти манипуляции придется повторять при каждом отключении-подключении собранного нами комплекта.

Очень важным плюсом было то, что картинку можно выводить на экран самого ноутбука, в отличие от решения, которое мы рассмотрим ниже.

Итоговая стоимость
VillageTronic Vidock 4 Plus Overdrive вместе с доставкой 309 долларов
Sonnet Echo Pro 170 долларов
NVIDIA GTX570 200 долларов
кабель Thunderbolt 40 долларов
___________________________
720 долларов


За Против
Приятный алюминиевый корпус Необходимость отдельного адаптера Echo Pro
Простота сборки и разборки Необходимость перезагрузки для подключения
Есть возможность переключения между внешним и основным экраном

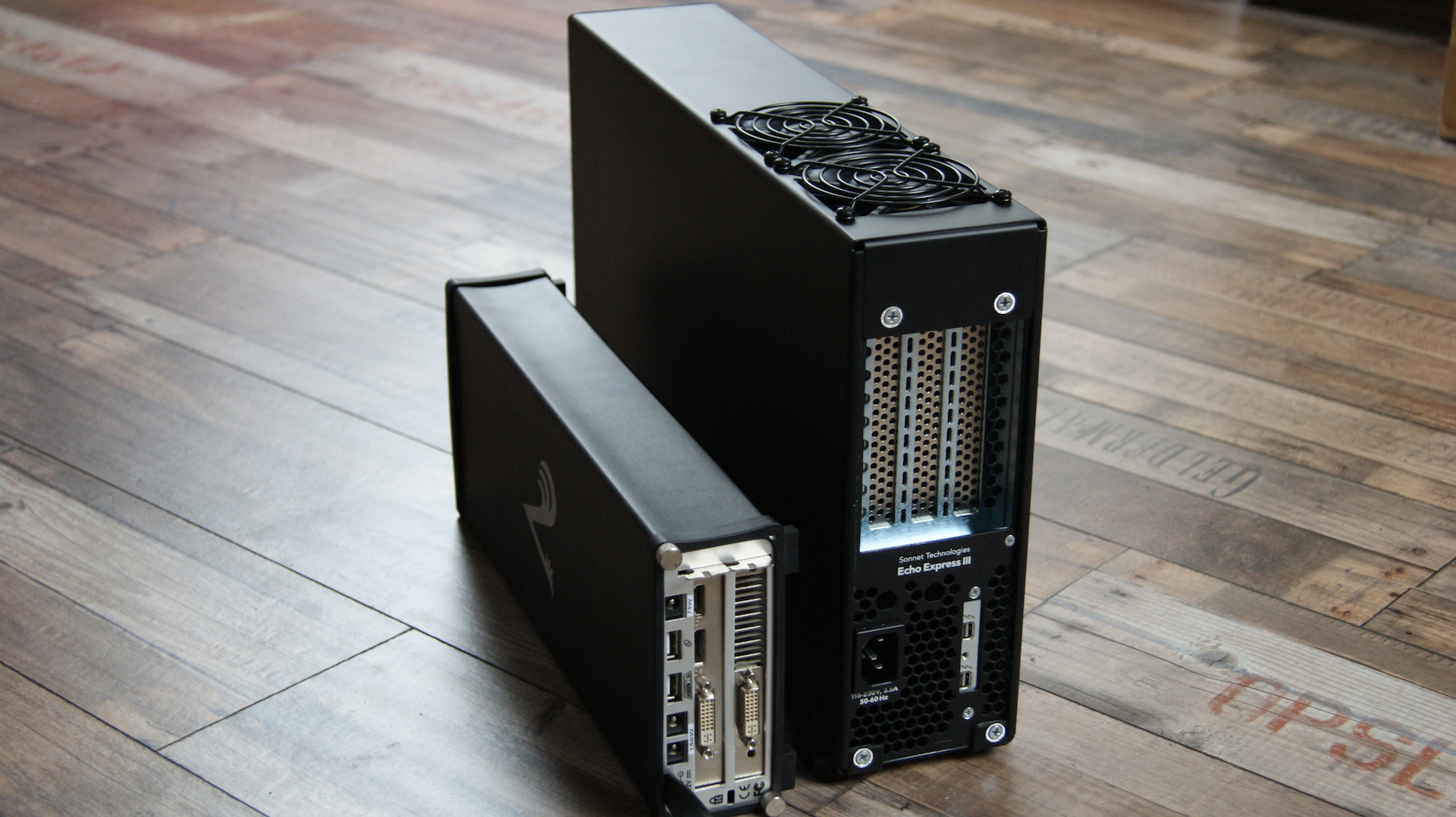

Sonnet (справа) выглядит достаточно громоздко.
Sonnet (справа) выглядит достаточно громоздко.
Место найдется для любой графической карты.
Зато здесь хватит места для любой графической карты.

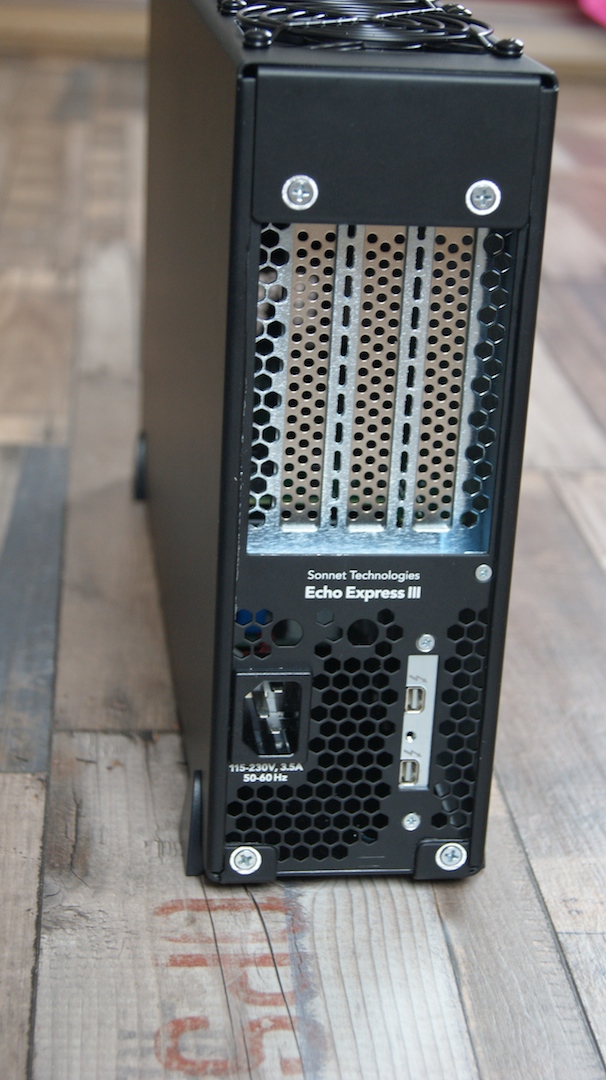

Sonnet Express III-D

А вот и еще одна штука с алюминиевым корпусом. Здесь было обязательно потратиться на внешний блок питания (одного 6-контактного разъема мало для большинства моделей видеокарт). Зато меньше ограничений в плане размера карты.

Что потребовалось для установки

Здесь всё проще, чем в случае с ViDock. Достаточно отключить компьютер и подсоединить к нему Sonnet, а затем загрузить Windows.

Стоимость комплекта
Sonnet Echo III-D$979.00
NVIDIA GTX 570$200.00
Кабель Thunderbolt$39.00
Компактный адаптер питания с 6-контактным выходом$20.00
_______
$1238.00

Стоимость, ВНЕЗАПНО, выросла. За те же деньги уже можно купить отдельный игровой компьютер. Потому оправданность такого решения оставим под вопросом. С другой стороны, плюсом является наличие собственной системы охлаждения и просторный корпус для установки любой видеокарты. ЛЮБОЙ.

В данном случае обойтись без внешнего монитора точно не представлялось возможным. Вывод картинки на экран самого ноутбука по состоянию на 2014 год не был возможен.

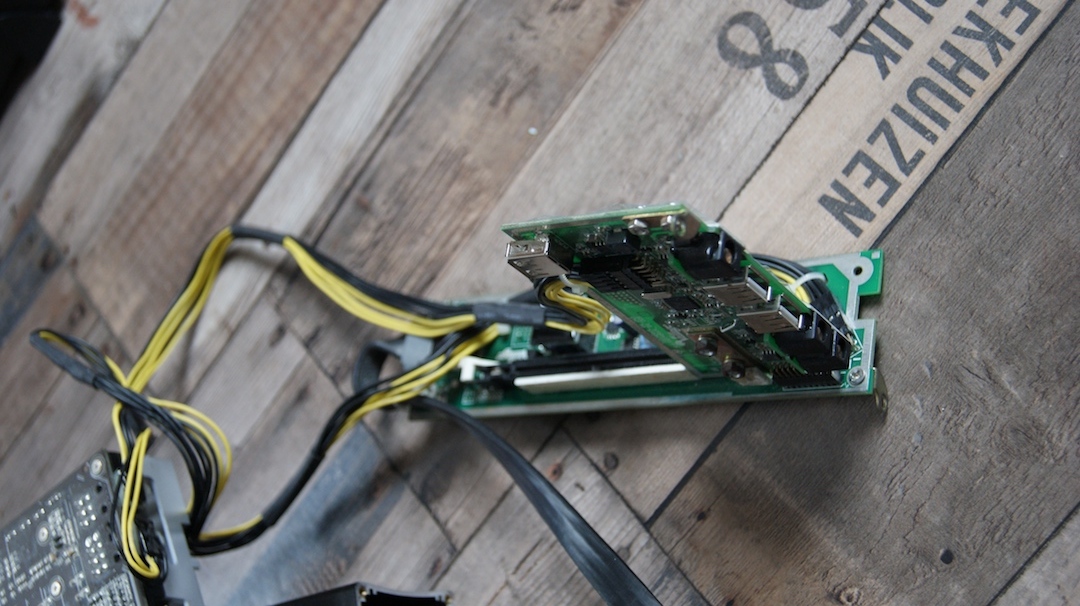

Можно подключить и дополнительные устройства с интерфейсом Thunderbolt.
Можно подключить и дополнительные устройства с интерфейсом Thunderbolt.

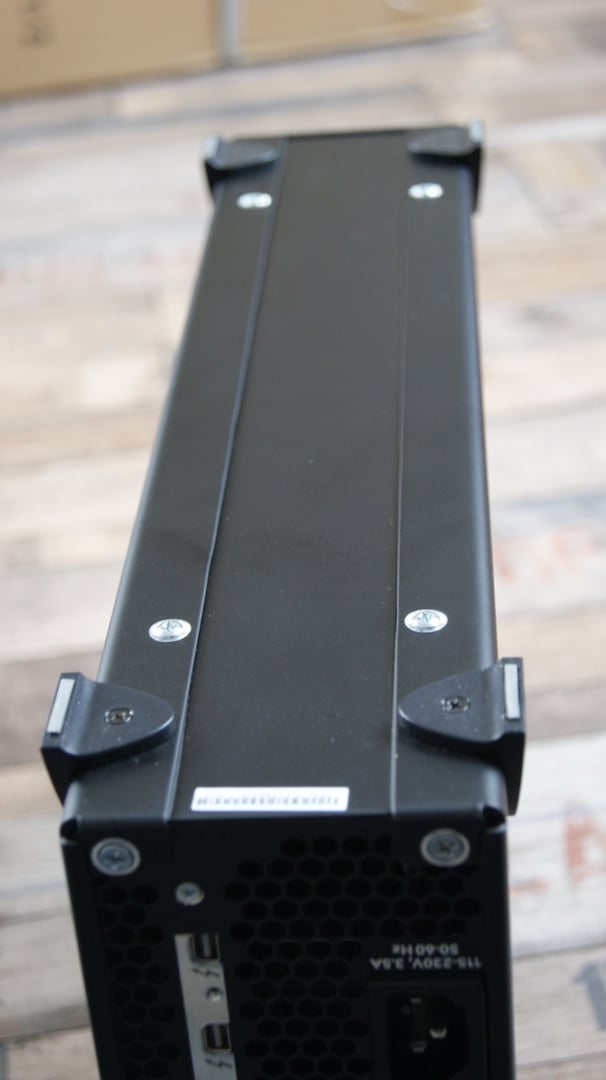

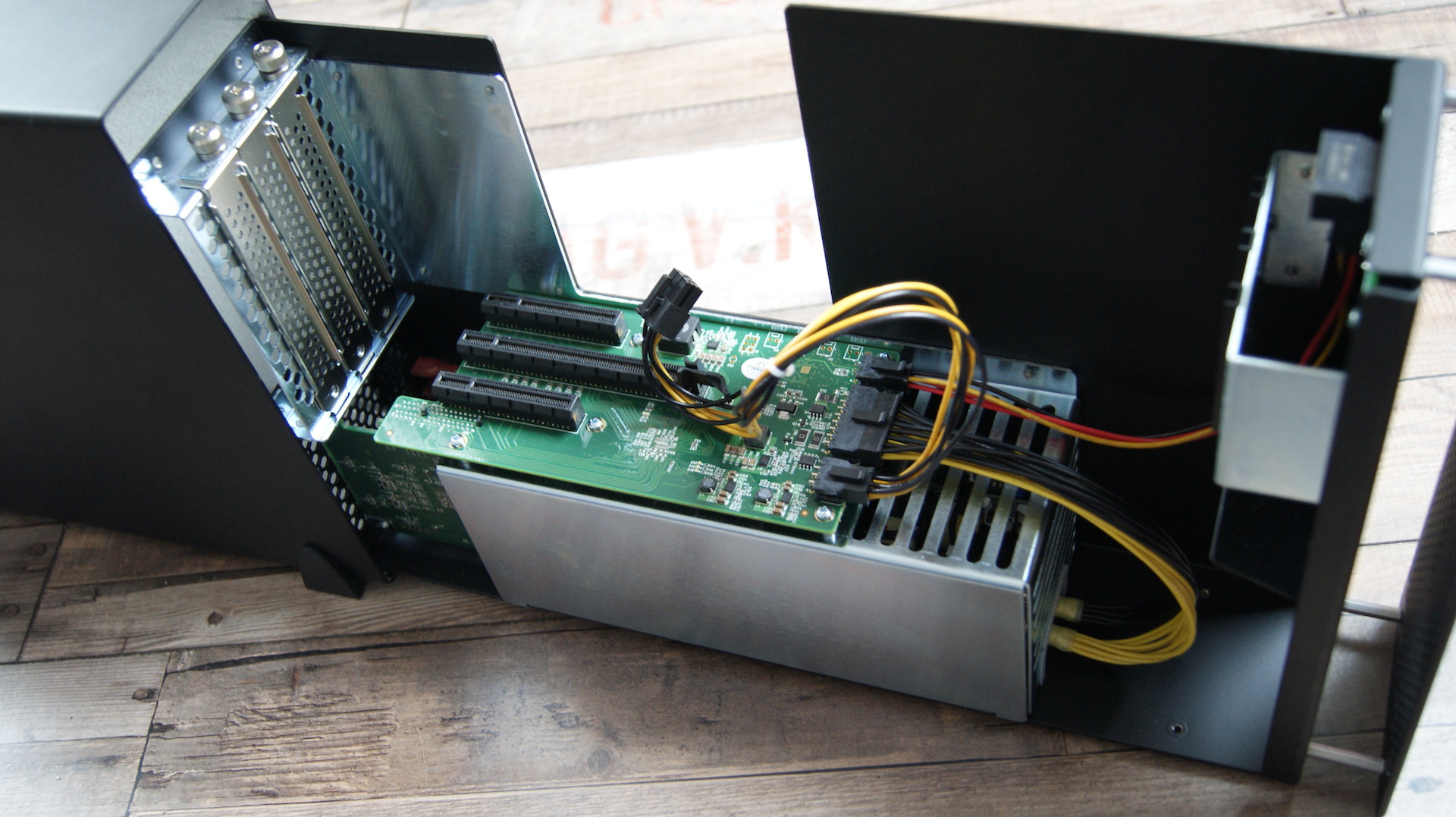

Для вскрытия корпуса придется открутить аж 8 болтов
Для вскрытия корпуса придется открутить аж 8 болтов
Плюсы Минусы
Более быстрый интерфейс (Thunderbolt 2) Очень высокая стоимость
Возможность подключения дополнительных устройств Нет возможности 'горячей' замены видеокарты
Серьезный прирост производительности Необходимость в дополнительном БП, громоздкие размеры

Результаты тестов

3DMark06 3DMark11 3DMark Vantage
Intel Iris Graphics 5100 8159 1443 5895
ViDock, внешний экран 21779 5018 16762
ViDock, экран MacBook Pro 17247 4965 15269
Sonnet Echo III-D (Thunderbolt 1, 10 Гбит) 17776 4759 16018

Как показали тесты, внешняя GeForce GTX 570 действительно помогла в разы увеличить трёхмерную производительность ноутбука. Удивительно, но подключение через ExpressCard дало больше производительности, чем через формально более скоростной Thunderbolt.

За несколько сотен долларов - сумму, составляющую примерно половину стоимости 13-дюймового MacBook Pro Retina - мы смогли превратить этот ноутбук в полноценную игровую станцию. Суммарная стоимость (более полутора тысяч долларов) сравнима с высококлассными игровыми ноутбуками, но в случае самостоятельной сборки у пользователя будет возможность апгрейда (замены видеокарты на более мощную в будущем). К тому же, отдельная видеокарта будет использоваться только тогда, когда это необходимо, а остальное время пользователь будет использовать тонкий и экономичный ноутбук. Сплошные плюсы.

А что в 2K20?

В 2020 году, если использовать интерфейс Thunderbolt в его современной - третьей - версии, подключение внешней видеокарты упрощается донельзя. Razer, например, продаёт готовую к работе док-станцию за несколько сотен долларов, в неё нужно только установить свою видеокарту и никакого другого оборудования не потребуется. Gigabyte вовсе продаёт док-станции с уже вставленной видеокартой. Если же говорить о прочих интерфейсах (M.2, mini-PCI-Express и так далее), пользователю нужно будет собирать свой комплект из переходника, корпуса, видеокарты и блока питания. Этот путь большей частью описан в разделах выше.

Вердикт

Ноутбук может быть полноценным игровым устройством. Может! Правда, за такое удовольствие придется не так уж мало заплатить, и с большой вероятностью заказывать требуемое оборудование придется из-за границы.

Несмотря на теоретические ограничения шины PCI-Express 2.0 x1 или 3.0 x4, их быстродействия достаточно для взаимодействия с игровой видеокартой.

То, что для подключения столь распространенного оборудования, как видеокарты, приходится искать и покупать у малоизвестных компаний некие адаптеры и переходники, явно говорит о том, что рынок слишком сильно доверяет ограниченным в возможностях интерфейсам - вроде USB.

В общем и целом, эксперимент вышел интересным, и достаточно несложным. Любой читатель нашего журнала может легко повторить наши действия и убедиться в их эффективности.

'
