Pi-Ener-lite: компактное ИБП-решение для Raspberry Pi, использующее аккумулятор типа 18650

Одноплатные компьютеры — в особенности модели Raspberry Pi — отличаются удивительной универсальностью и способны решать самые разные задачи: от потоковой передачи мультимедиа в домашних условиях до регистрации данных с датчиков и управления исполнительными механизмами. Однако в критически важных приложениях обеспечение непрерывной работы при падениях напряжения или полных отключениях электроэнергии имеет первостепенное значение. Устройство Pi-Ener-lite, которое в настоящее время представлено на платформе Tindie по цене 35 долларов, представляет собой компактный источник бесперебойного питания (ИБП), специально разработанный для плат Raspberry Pi Zero.

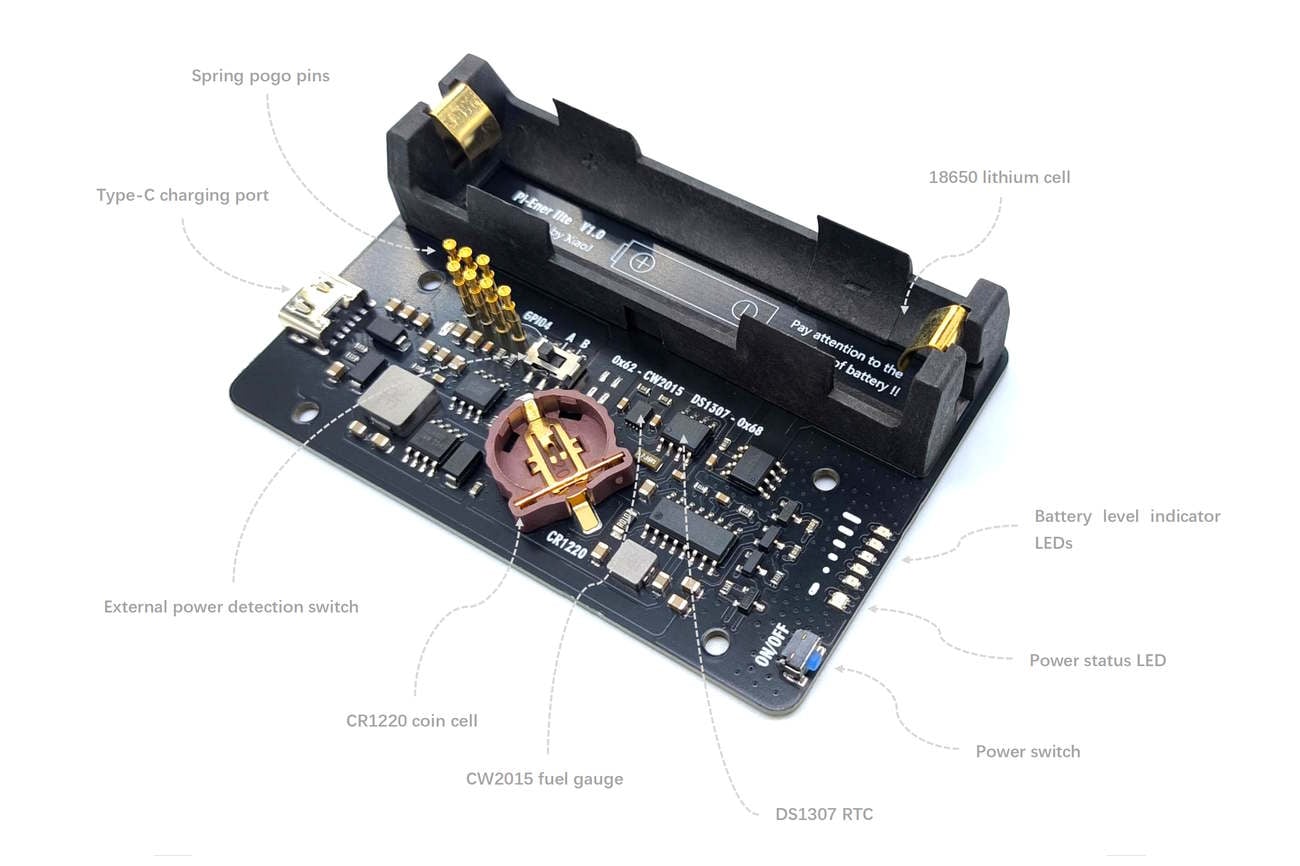

Ключевым преимуществом данной конструкции является использование стандартного литий-ионного элемента 18650. Хотя элементы 18650 менее распространены, чем стандартные батарейки типа AA, они широко доступны от различных производителей. Ни элемент 18650, ни необходимая кнопочная батарея CR1220 в комплект поставки не входят. Батарея CR1220 обеспечивает питание встроенных часов реального времени (RTC) DS1307, гарантируя, что Raspberry Pi Zero сохраняет точные метаданные о времени даже после полного цикла включения-выключения питания — это крайне важная функция для файлов журналов и научных измерений.

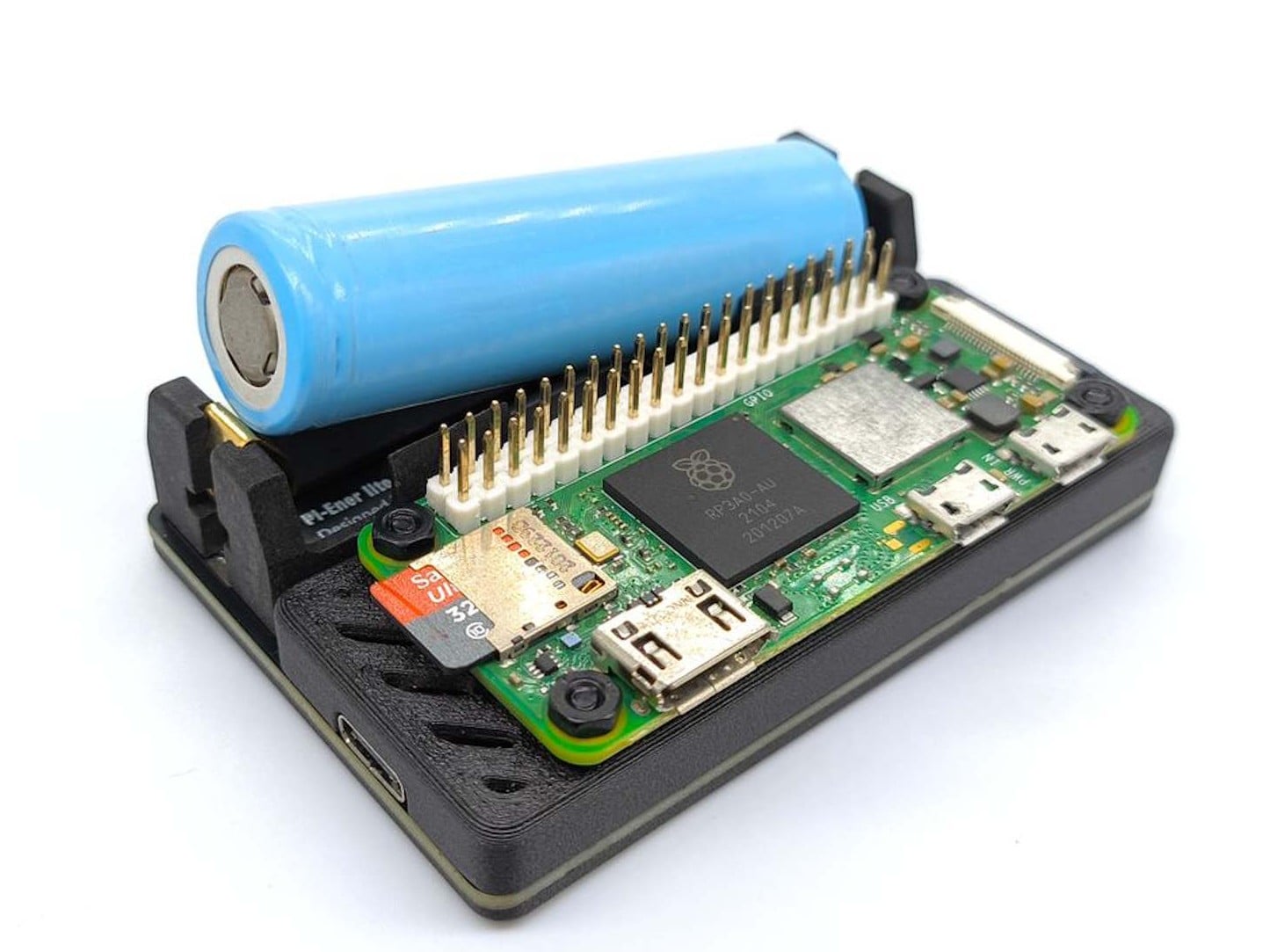

Срок службы батареи, естественно, зависит от нагрузки на систему, ёмкости элемента питания и КПД повышающего преобразователя (повышающего напряжение с 3,7 В до 5 В). В качестве ориентира можно привести, что элемент питания ёмкостью 12 Вт·ч (3 200 мА·ч при 3,7 В), питающий нагрузку мощностью 1 Вт, обеспечивает примерно 11 часов автономной работы. Плата поддерживает одновременную зарядку и разрядку (пропускной режим питания) и подключается непосредственно к Pi Zero через контакты Pogo, которые обеспечивают как передачу питания, так и обмен данными. Встроенные светодиоды обеспечивают быструю визуальную обратную связь о текущем уровне заряда аккумулятора и рабочем состоянии.
