Обзор мини-ПК Intel NUC6i5SYH

Мастер на все руки. Ультракомпактный мини-ПК от компании Intel построен на процессоре Core i5 семейства Skylake и интегрированной графике Intel Iris Graphics. Ему по рукам всё понемногу - от обычного домашнего использования до работы в профессиональных творческих программах.
Steve Chippy Paine (перевод - Дмитрий Денисов), 🇺🇸 🇩🇪

Эту статью также можно прочитать на английском и немецком языках.

Мини-ПК Intel NUC 6i5SYH представляет собой дальнейшее развитие модели NUC 515RYH, обзор которой мы делали в марте 2015 года. Та модель многим нас порадовала, но вот для игр она подходила мало. Напомним, что мини-ПК семейства NUC представляют собой конструктор для сборки по цене около 380 евро (в России – около 32 000 рублей). Вам придется дополнительно приобрести и установить оперативную память и операционную систему, т.е. фактические расходы могут приблизиться к отметке в 500 евро или даже превысить её. Мы установили на тестовый образец 8 Гб оперативной памяти стандарта DDR4 RAM и быстродействующий твердотельный накопитель SSD Samsung PCIe.  Соответственно, производительность устройства сильно зависит от дополнительных компонентов и операционной системы. Для нашего обзора мы использовали ОС Windows 10 Home.

Intel NUC6i5SYH
Процессор
Intel Core i5-6260U 2 x 1.8 - 2.9 GHz, Skylake, Skylake-U
Графический адаптер
Intel Iris Graphics 540 - 1024 Мбайт, Ядро: 847.9 МГц, Память: 1064 МГц, Intel Iris Grahpics 540 (Skylake-U GT3e), 20.19.15.4380
Оперативная память
8192 Мбайт
, DDR4, Samsung M471A5143DB0-CPB
Дисплей
0.00 дюйм. , x пикс.
Материнская плата
Intel Skylake-U Premium PCH
Хранение данных
Samsung SSD XP941 MZHPU256HCGL, 256 Гбайт
, SAMSUNG MZHPU256HCGL-00004
Звуковая плата
Intel Skylake-U/Y PCH - High Definition Audio
Интерфейсы
4 USB 3.0 / 3.1 Gen 1, 1 HDMI, 1 DisplayPort, 1 слот замка Kensington, Аудиоразъёмы: Headset, картридер: SDXC
Коммуникации
Intel Ethernet Connection I219-V (10/100/1000/2500/5000MBit/s), Intel Dual Band Wireless-AC 8260 (a/b/g/n = Wi-Fi 4/ac = Wi-Fi 5), Bluetooth 4.1
Габариты
высота х ширина х глубина (мм): 48 x 115 x 111
Операционная система
Microsoft Windows 10 Home 64 Bit
Дополнительно
VESA-кронштейн для крепления
Вес
640 г
Стоимость
430 Euro
Внимание: Разные образцы одной и той же модели часто используют неодинаковые компоненты! (Матрица AUO вместо BOE, память Hynix вместо Samsung, накопитель SATA вместо PCIe, ...)



1 | Дизайн, особенности и качество изготовления

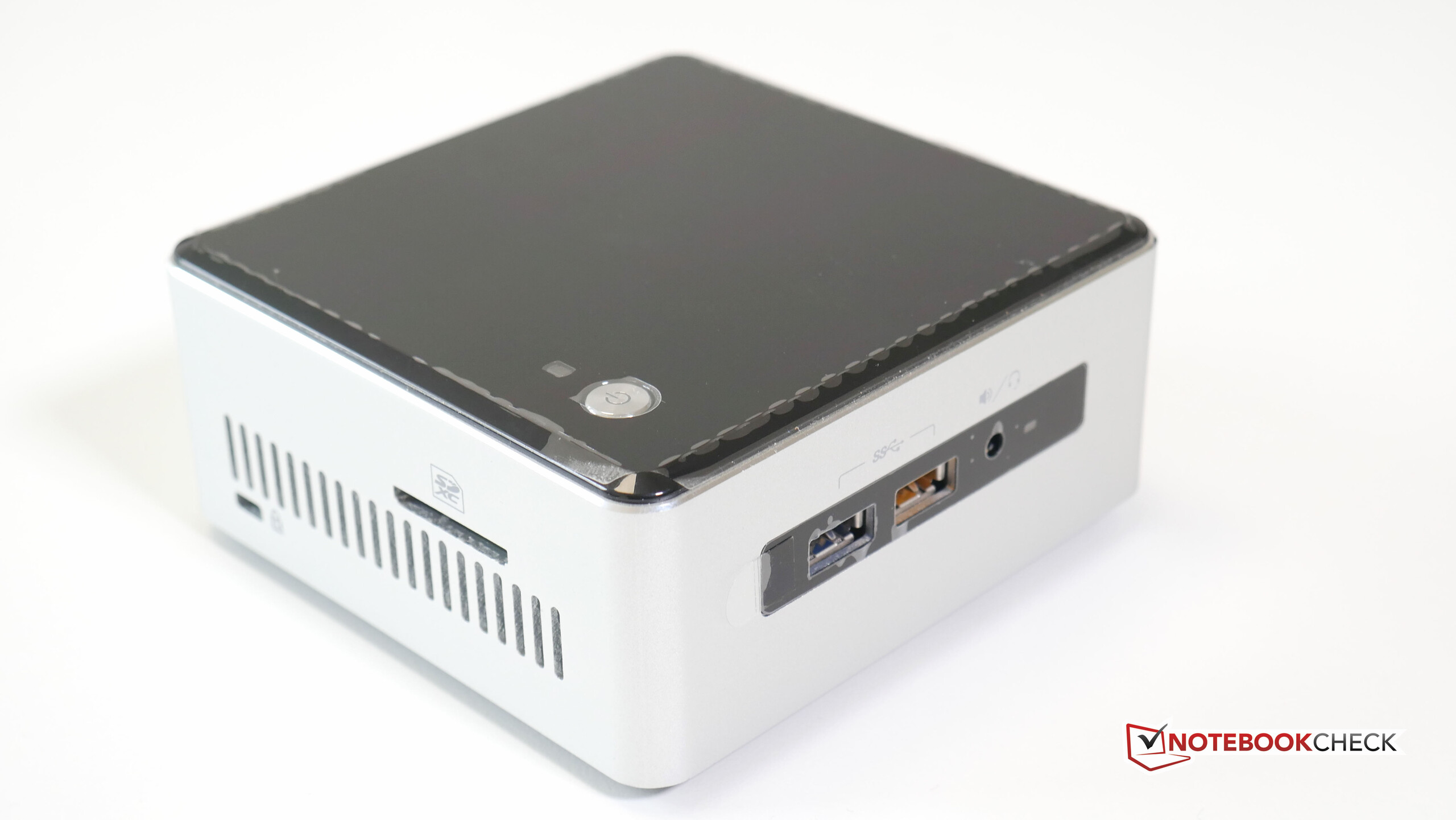

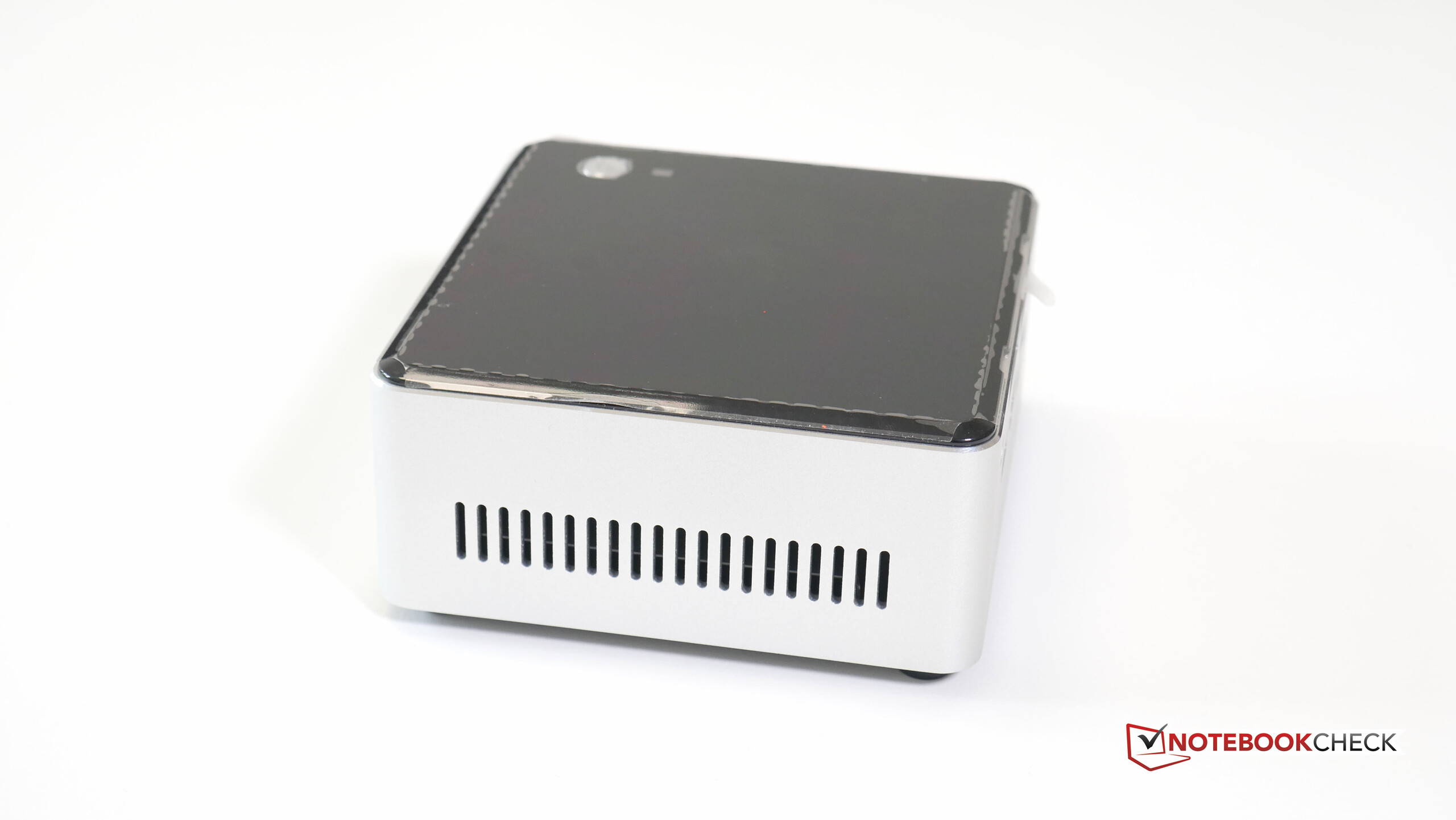

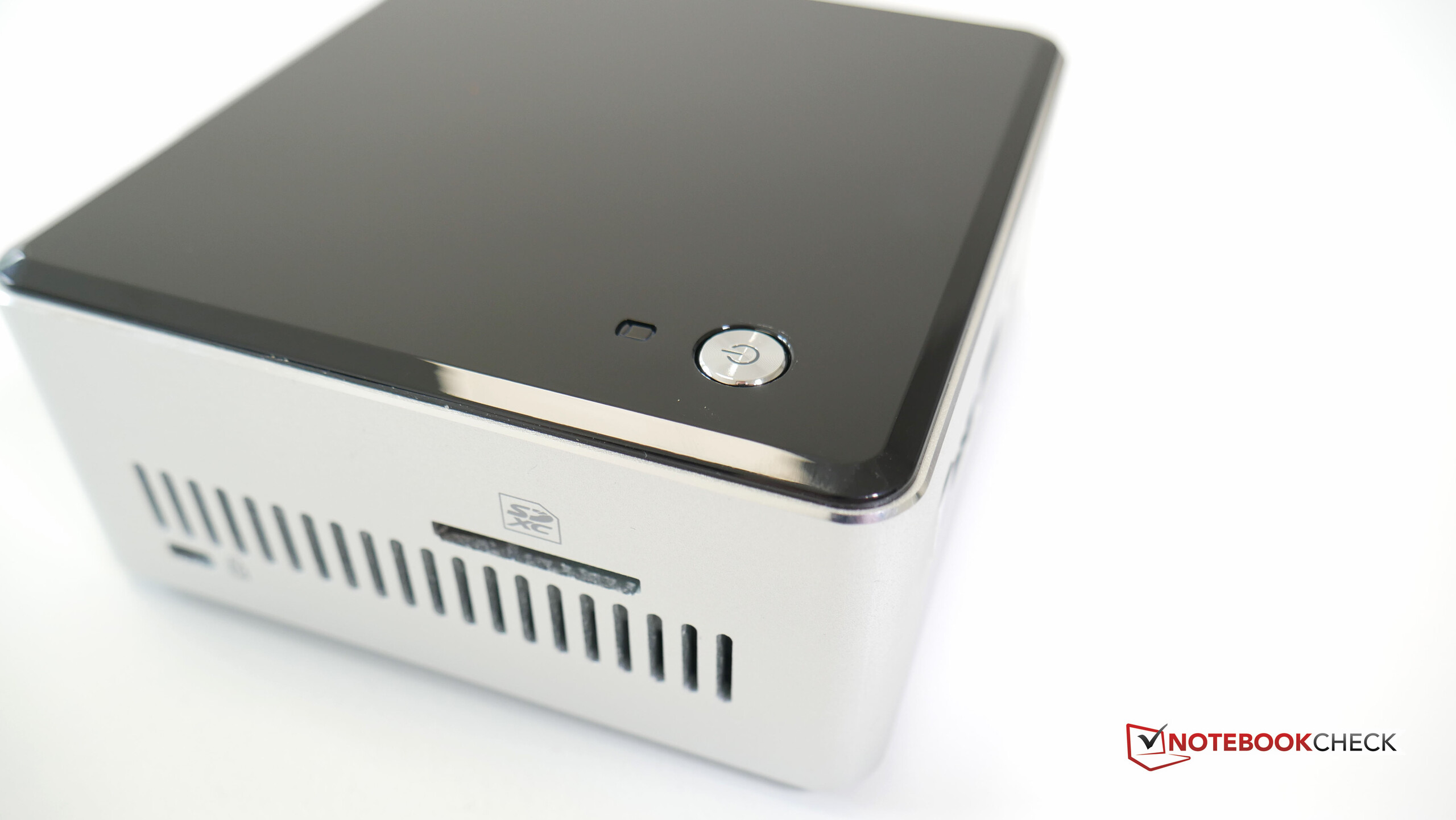

Дизайн устройства выполнен в духе прежних моделей этого семейства: металлический корпус, выточенный из цельного куска алюминия, сверху и снизу закрыт пластиковыми панелями. Глянцевая верхняя панель на прежних моделях легко царапалась, и мы подозреваем, что эта же участь ожидает и нынешнее поколение этих устройств. Впрочем, на рынке для этой модели доступен широкий выбор сменных панелей.

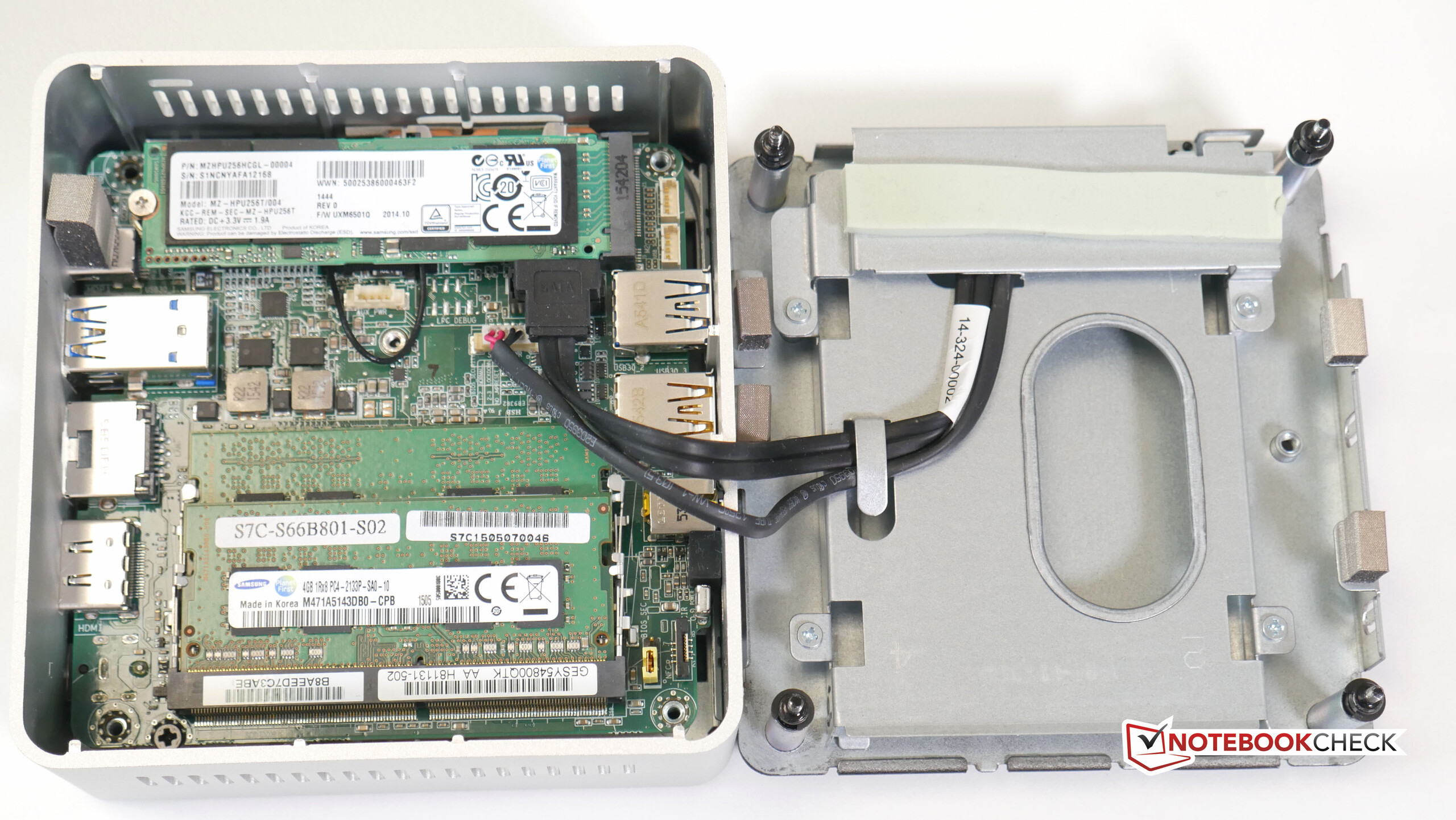

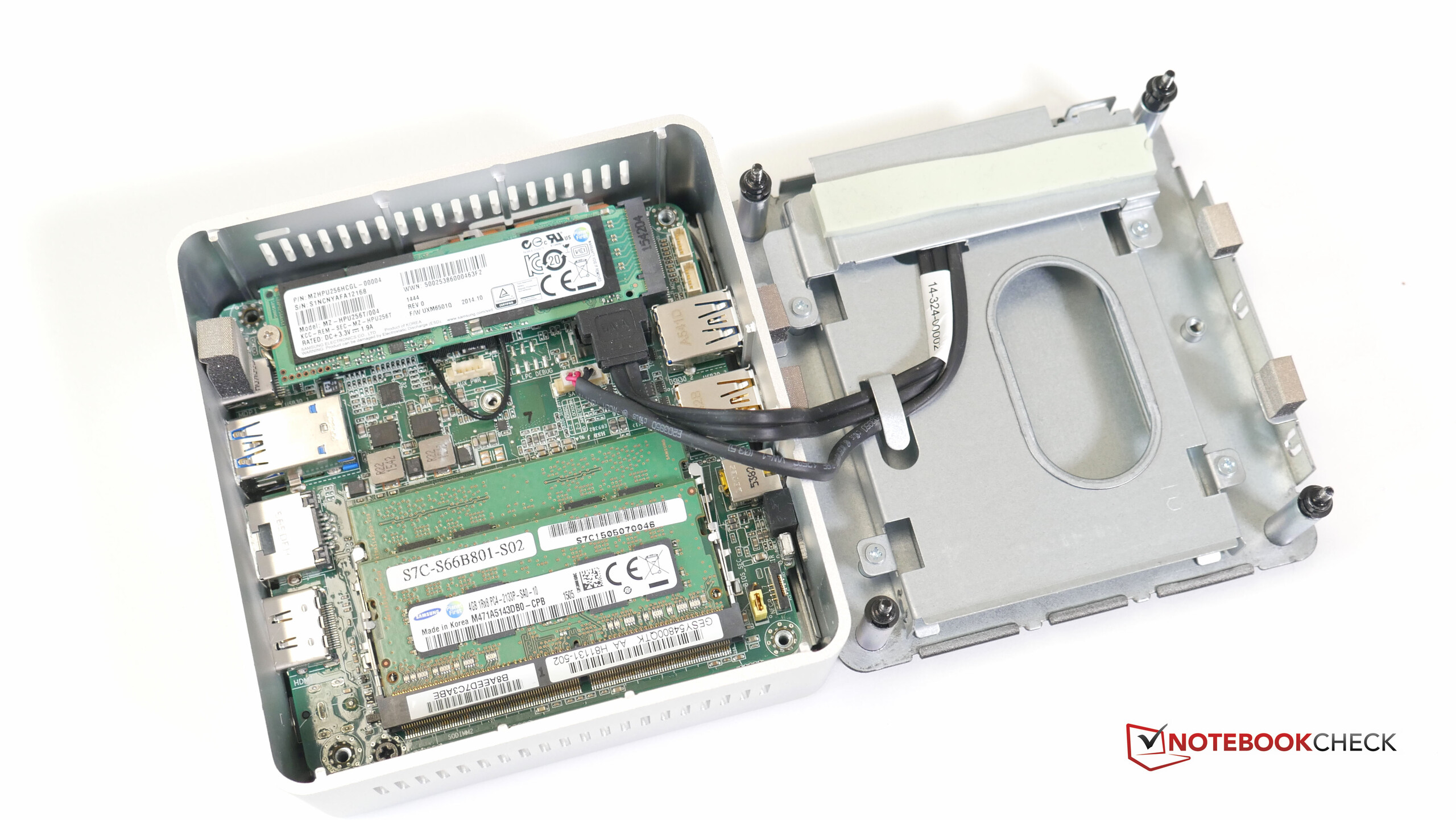

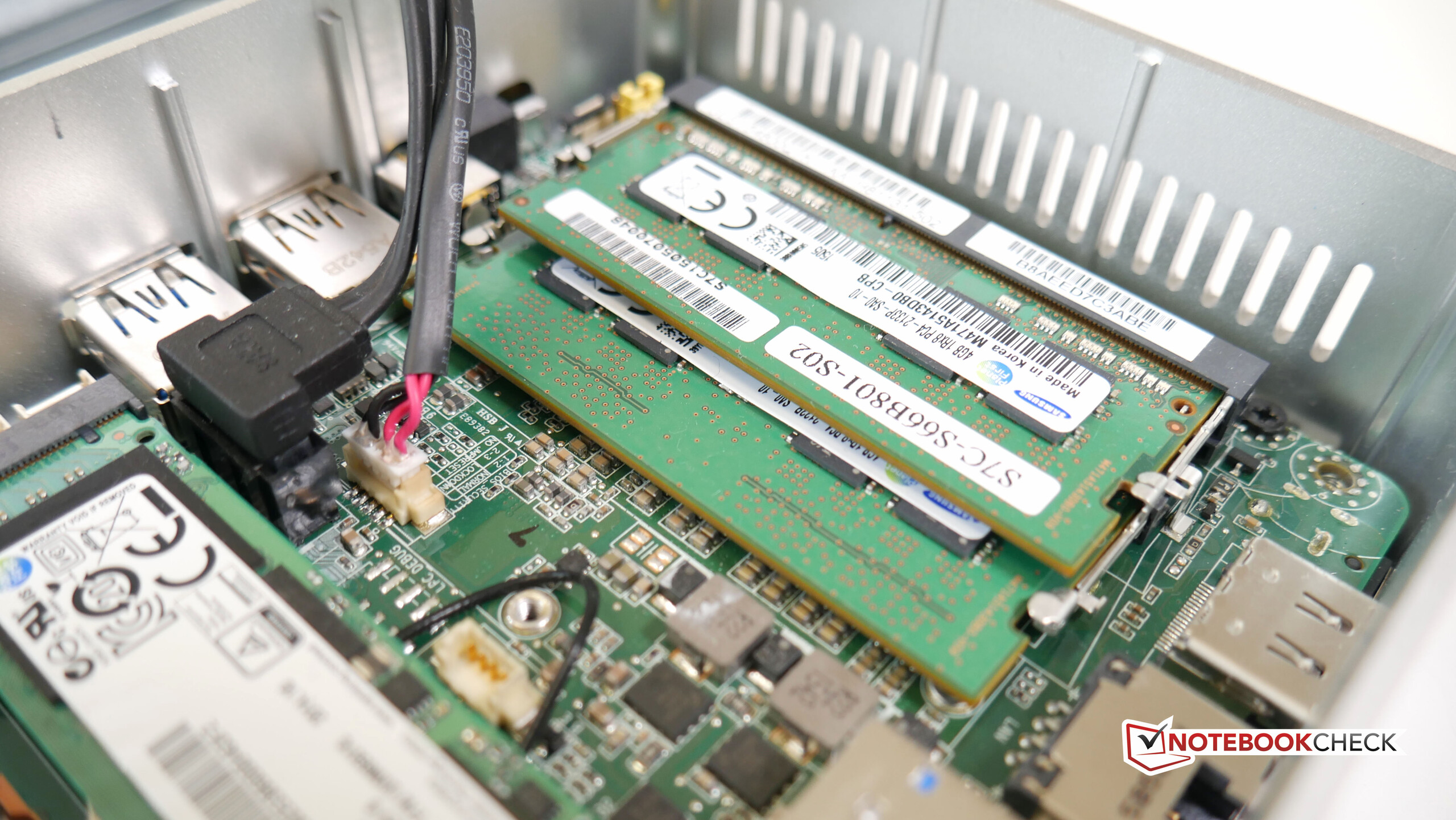

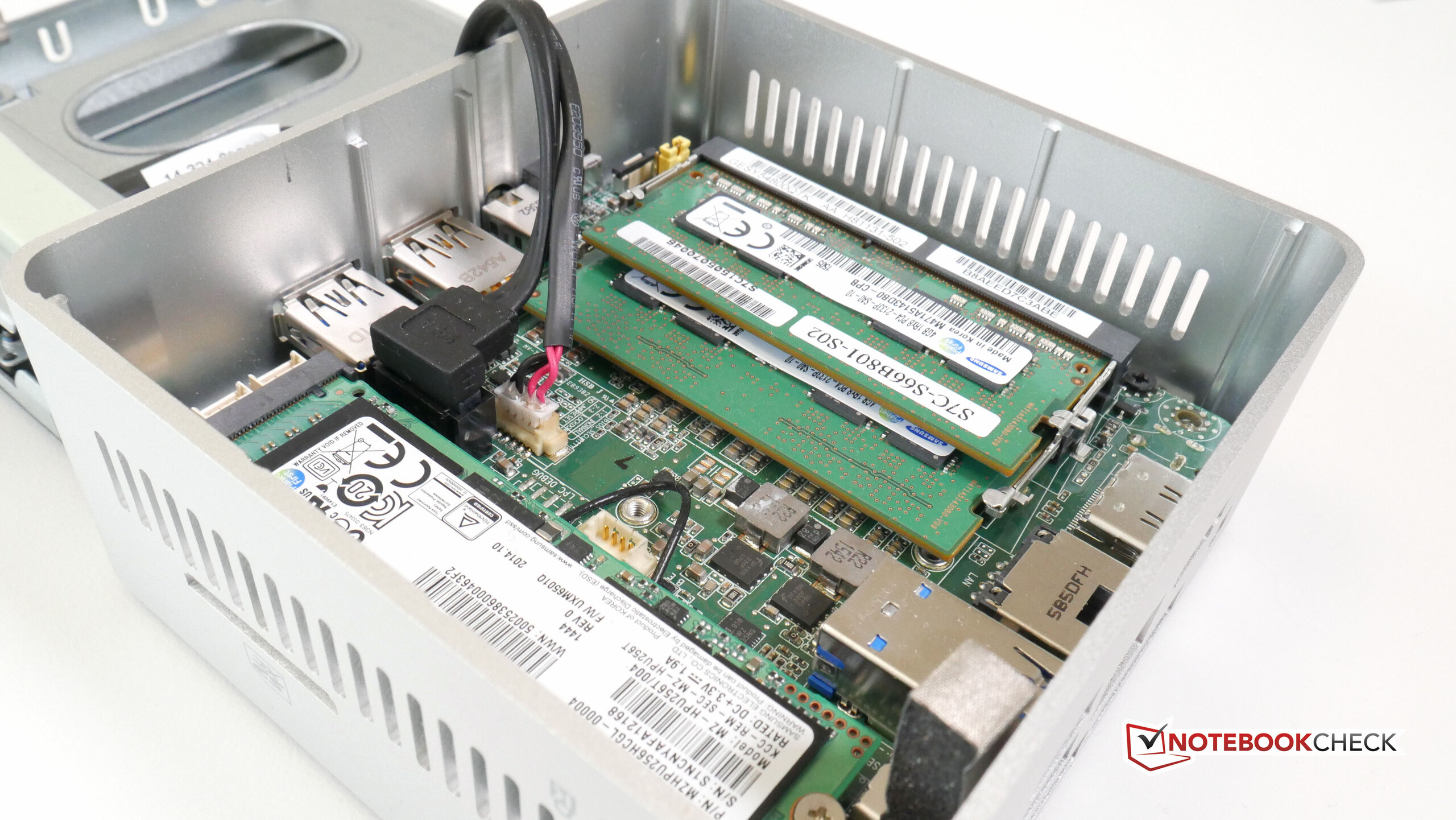

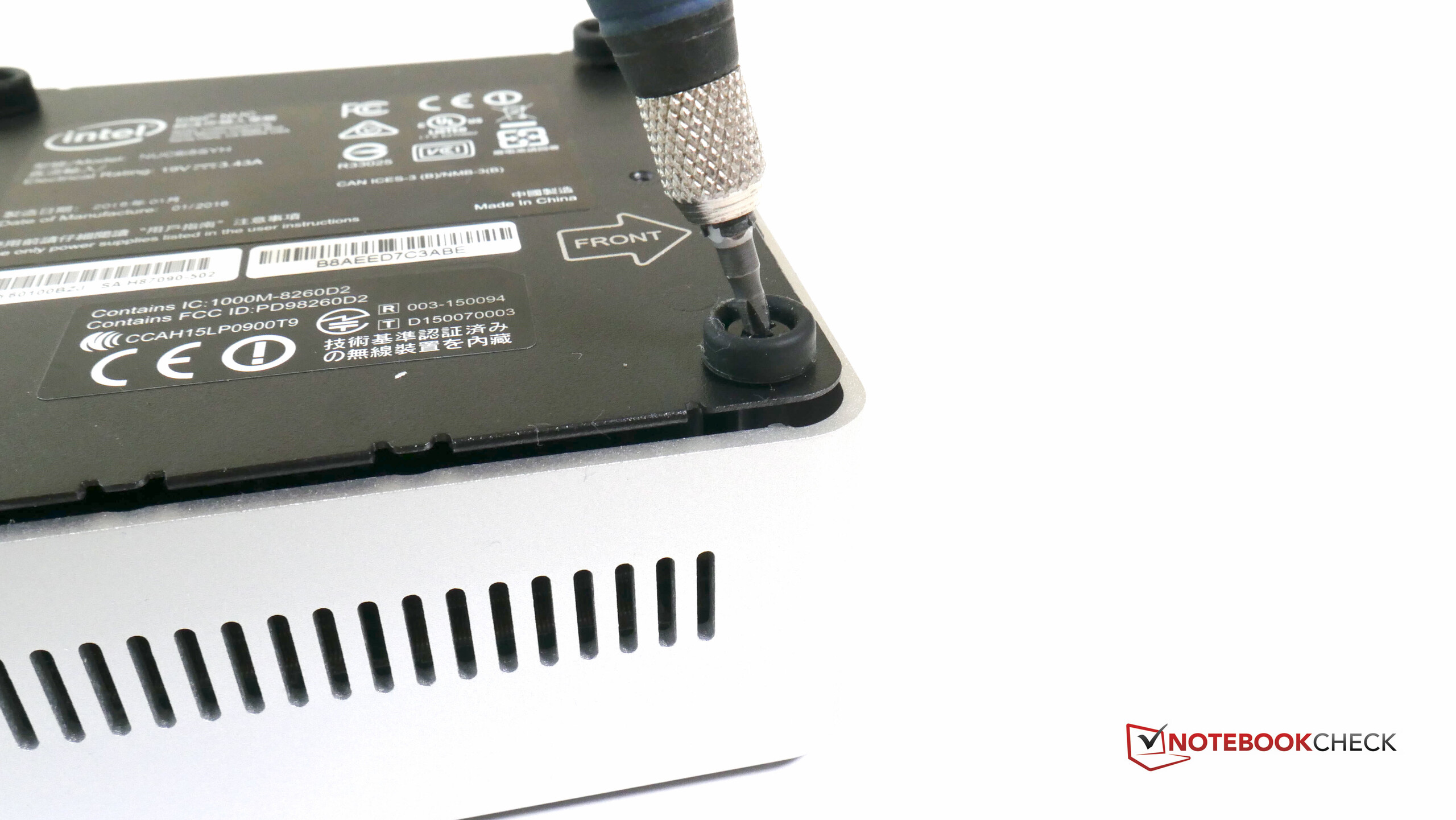

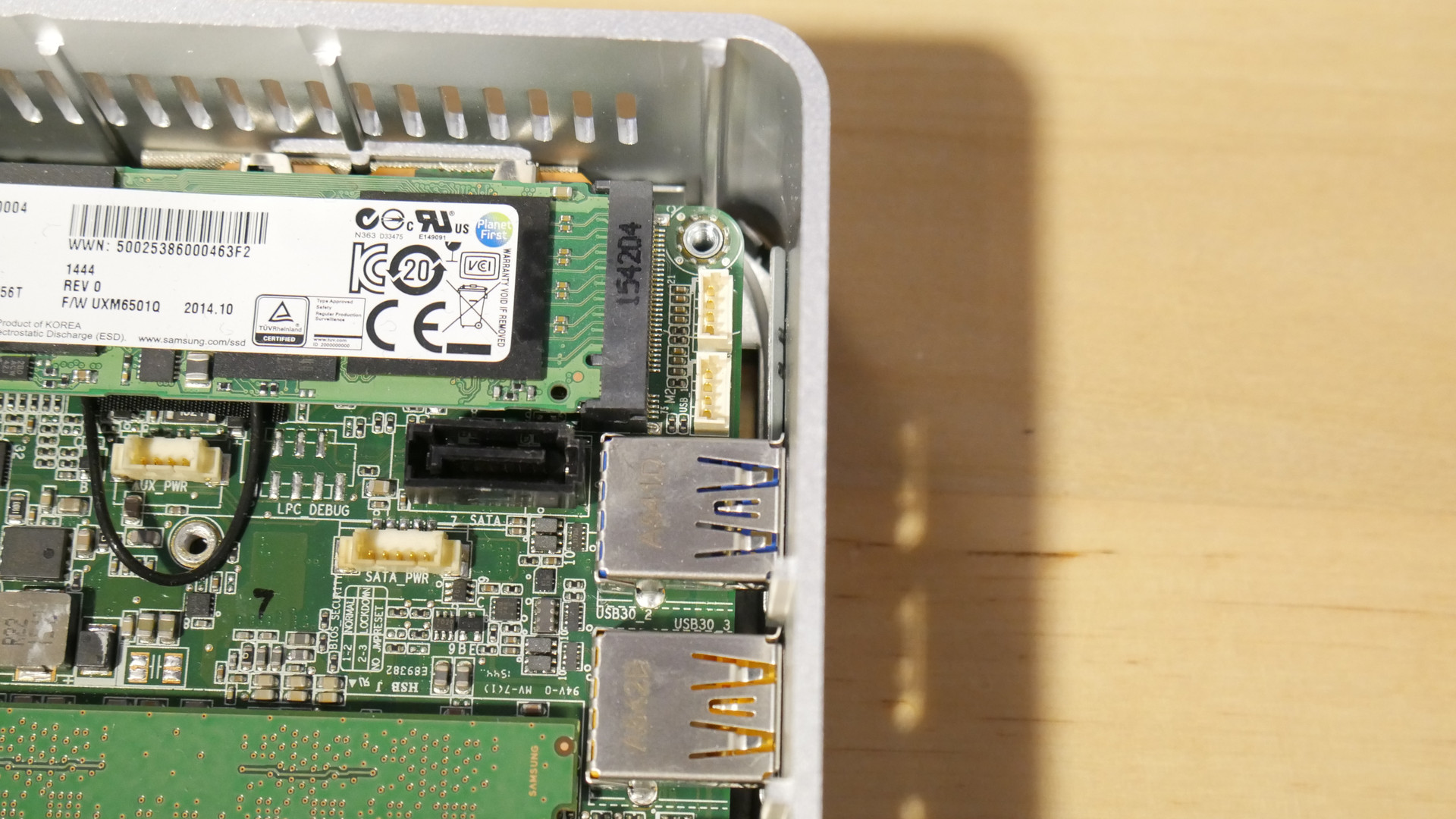

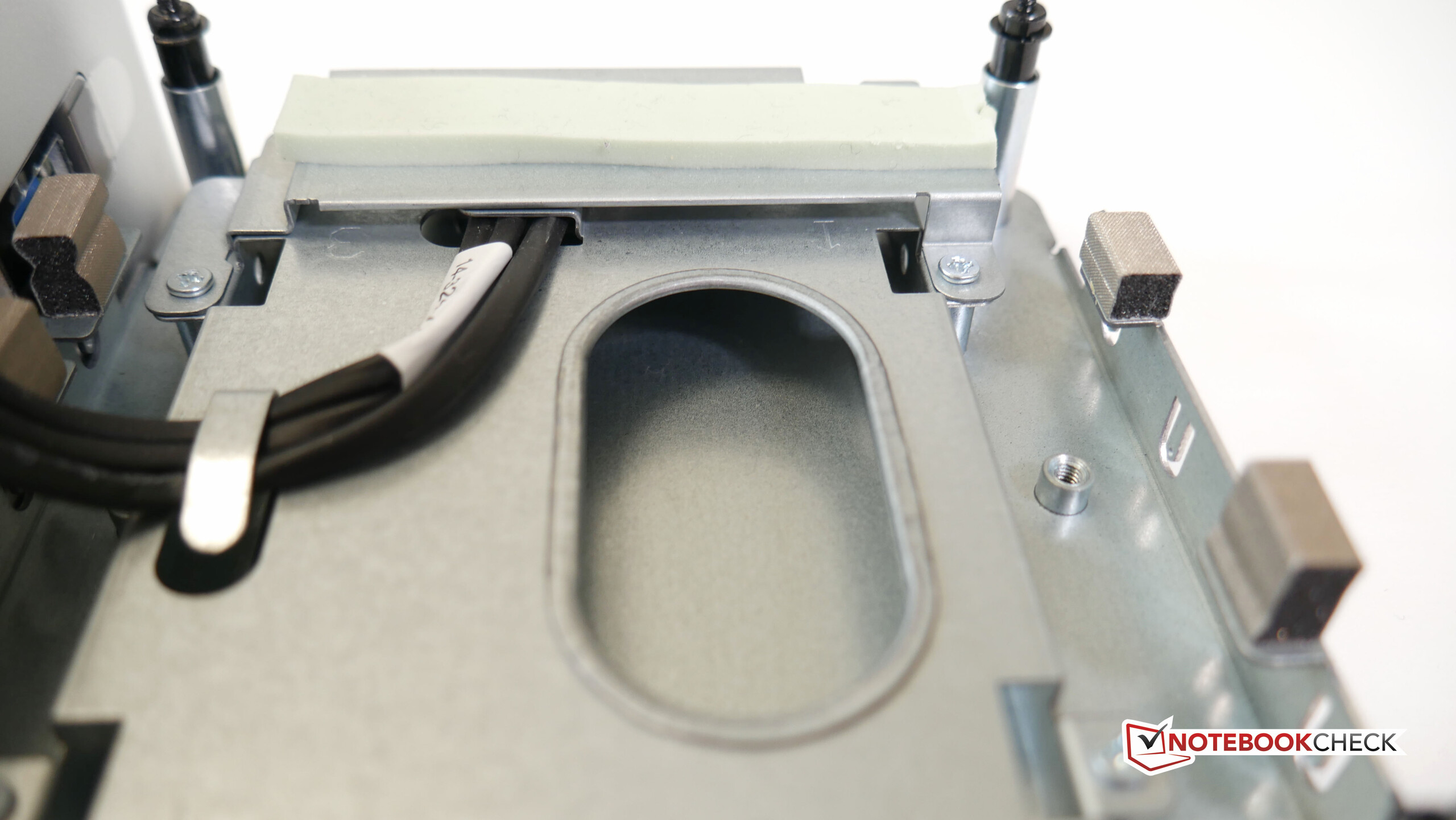

Отвернув четыре винта в прорезиненных ножках корпуса, вы получите доступ к внутренностям компьютера. На системной плате установлены 2 слота ОЗУ DDR4 SO-DIMM, в которые можно установить до 32 Гб оперативной памяти. Также имеется слот интерфейса M.2  для установки твердотельных накопителей формата PCIe 2280 или 2242. Организовано место для установки 2.5-дюймовых жестких дисков SATA толщиной до 9.5 мм, так что у покупателя устройства будет достаточный выбор вариантов для организации хранения данных в устройстве.

За охлаждение отвечает вентилятор, о работе которого мы поговорим чуть ниже.

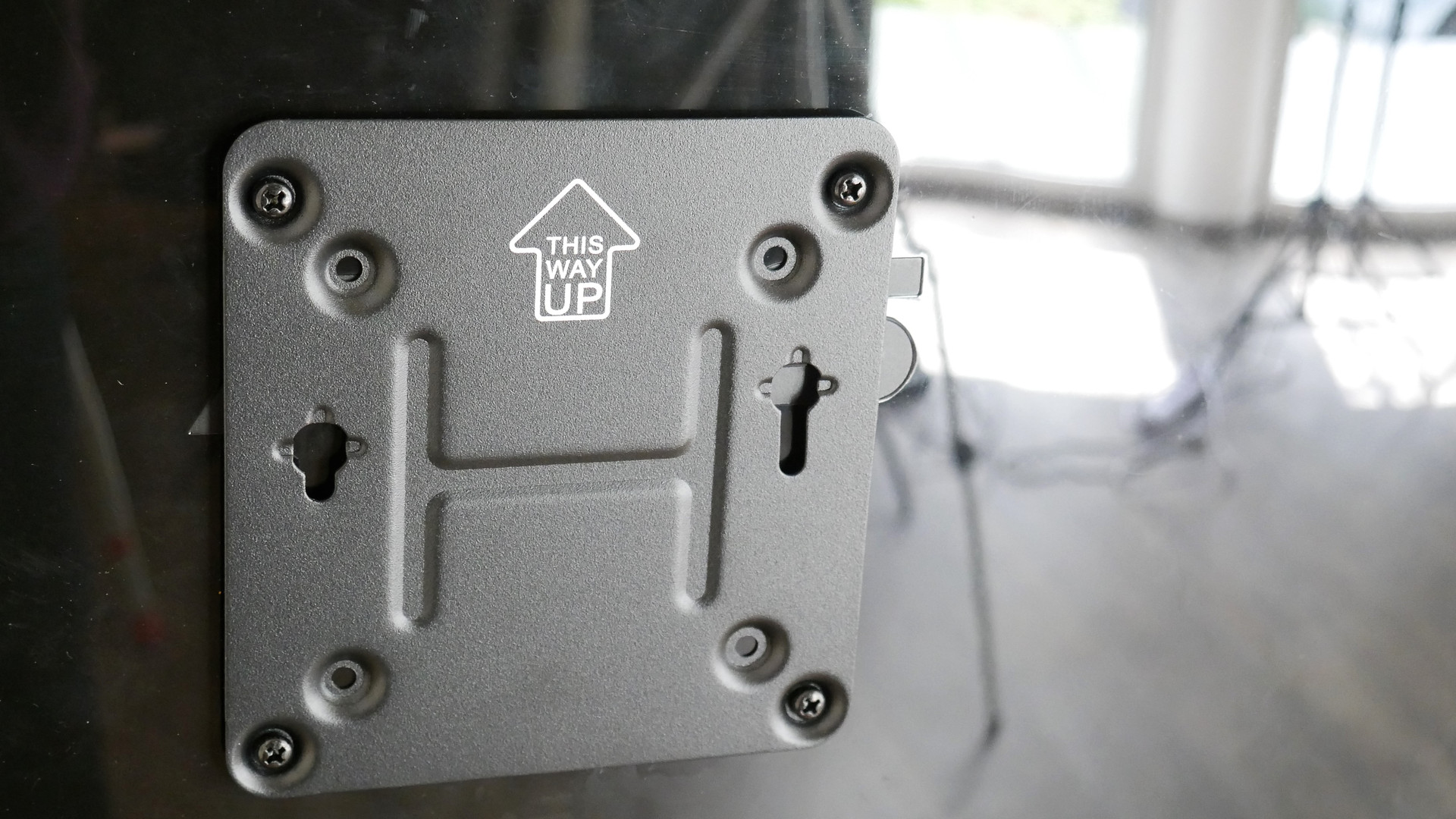

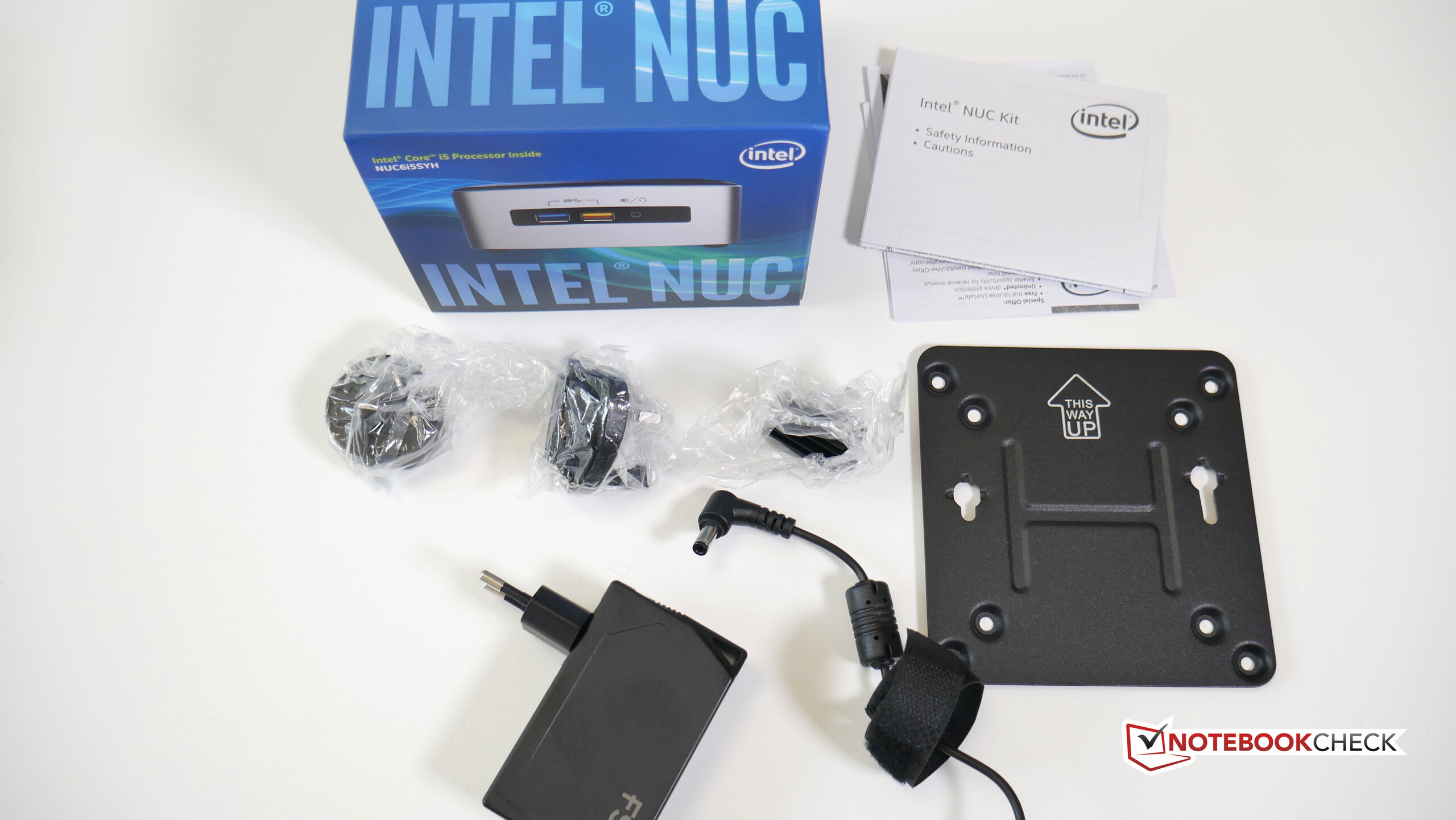

В комплекте также поставляется кронштейн формата VESA для крепления устройства на задней поверхности мониторов.

Хотя в тестируемом нами устройстве не предусмотрено отдельного цифрового аудиовыхода, существует несколько способов организовать аудиотракт с цифровым, а не аналоговым сигналом. Одним из них является использование порта HDMI, но кроме того можно задействовать поддерживаемые устройством технологии беспроводной передачи контента WiDI/Miracast или аудиопрофиль Bluetooth. Воспроизведение аналогового аудио с использованием наушников было вполне удовлетворительным. Программный пакет для управления аудиотрактом Reaktek имеет в своем составе эквалайзер и несколько фильтров с эффектами.

2 | Порты и коммуникации

На внешней поверхности корпуса мы обнаружили широкий выбор портов и разъемов. Наряду с 4 портами USB 3.0, гигабитным LAN-портом (Intel Pro 1000), слотом для карт SD (SDXC), аудиовыходом и разъемом питания, на устройство также установлен порт HDMI 1.4a, позволяющий передавать видео в формате 4К c частотой смены кадров до 30 fps, и  Mini Display Port, который справится с потоком видео в формате 4К c частотой смены кадров до 60 fps. Инфракрасный порт не предусмотрен, в то же время предусмотрен коннектор для чипа NFC. На одной из боковых панелей корпуса установлен слот для замка безопасности, кнопка включения/выключения и  диодный индикатор состояния устройства.

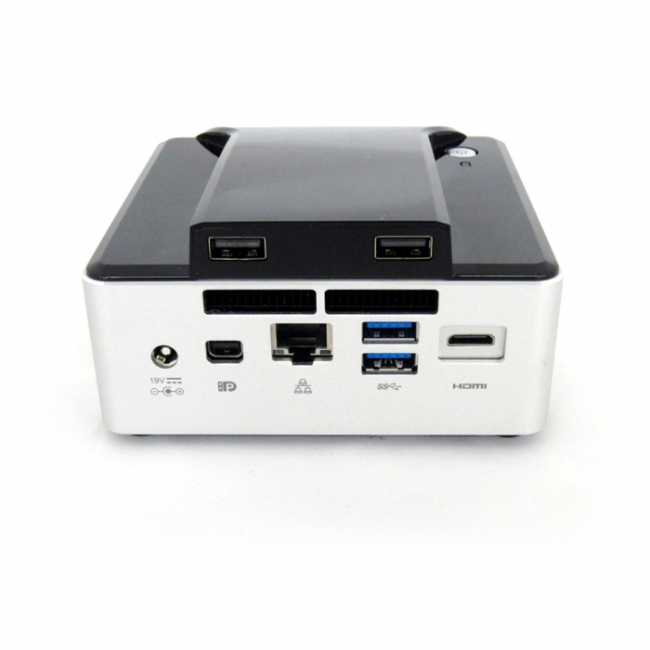

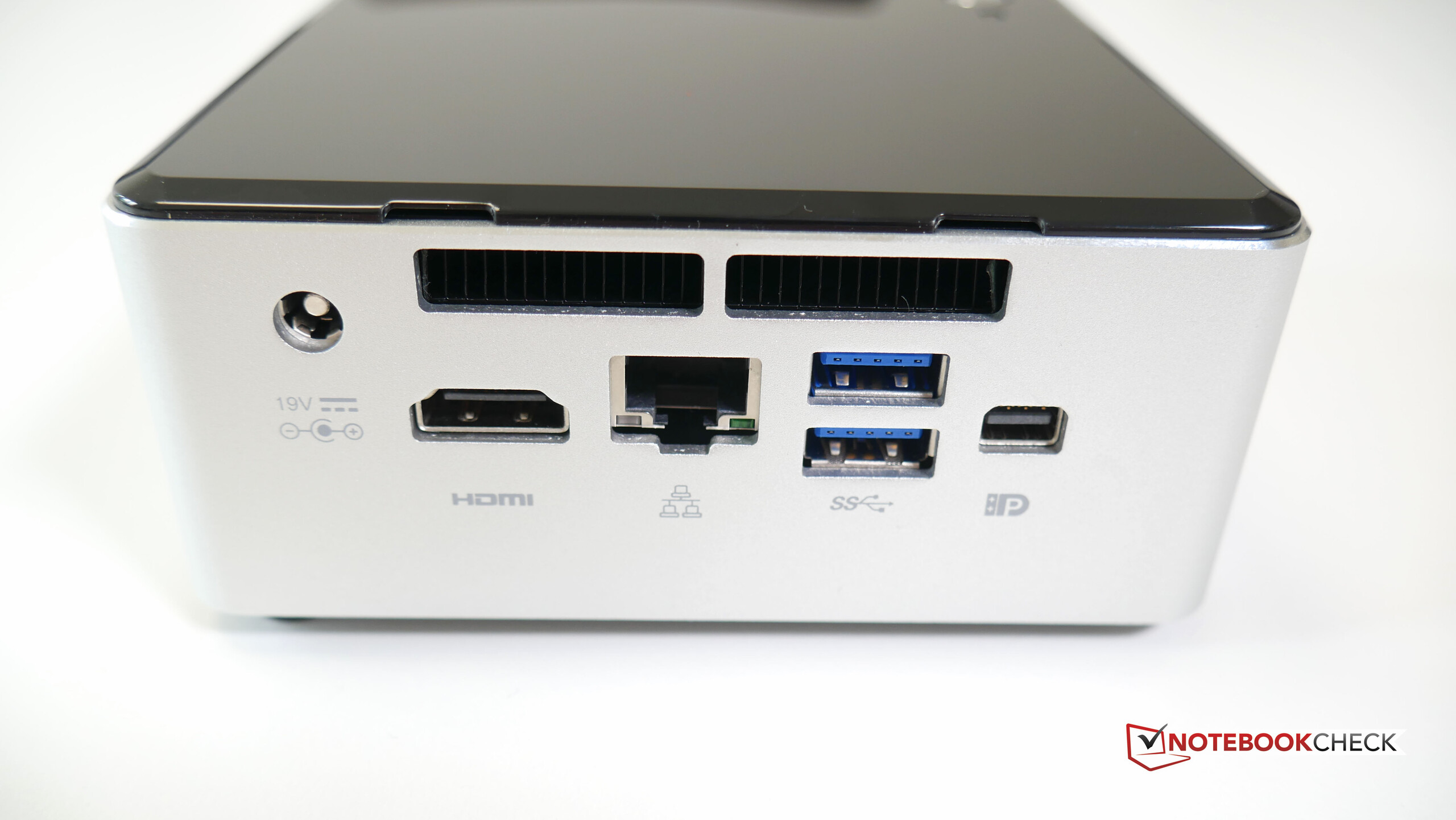

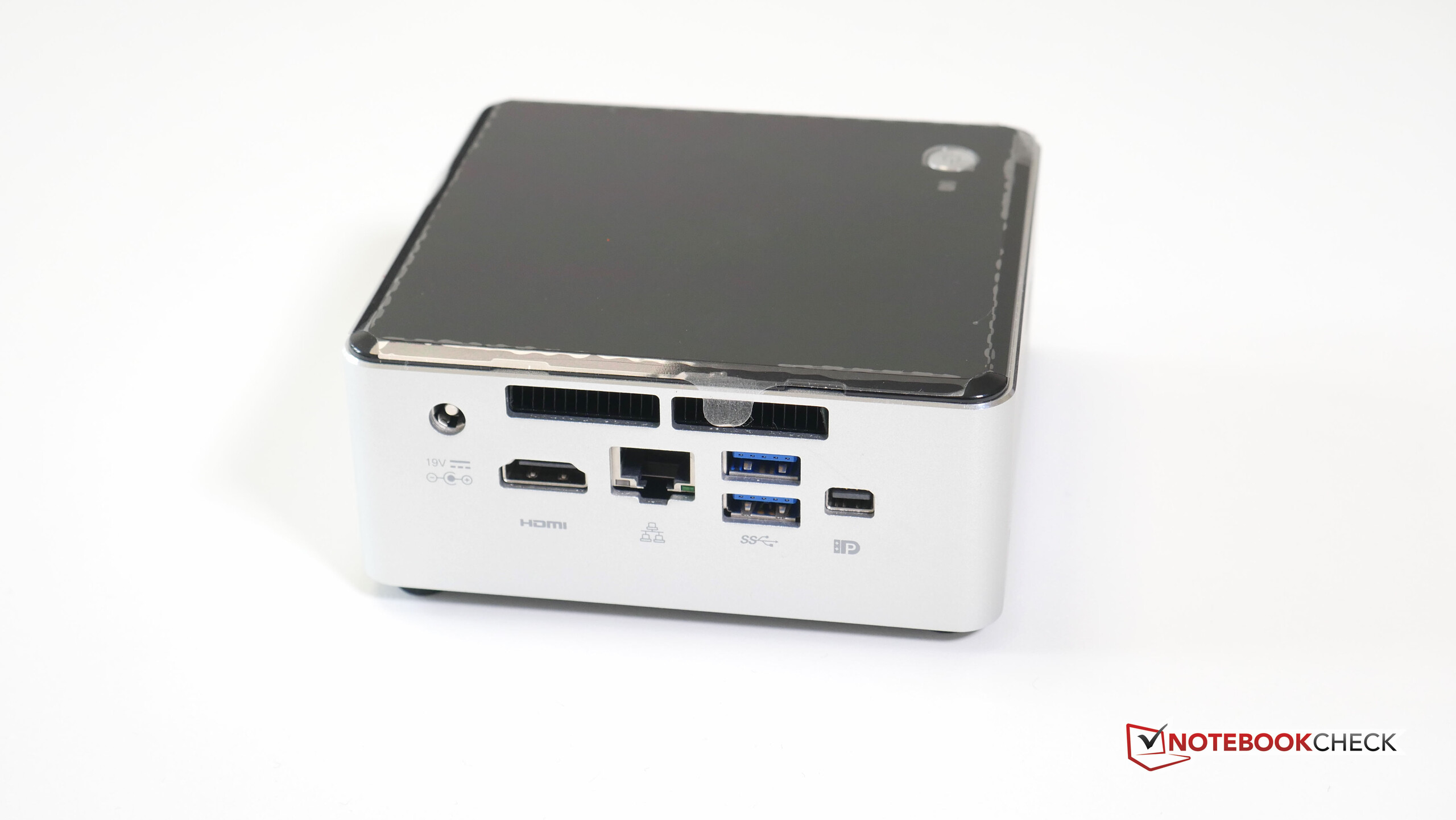

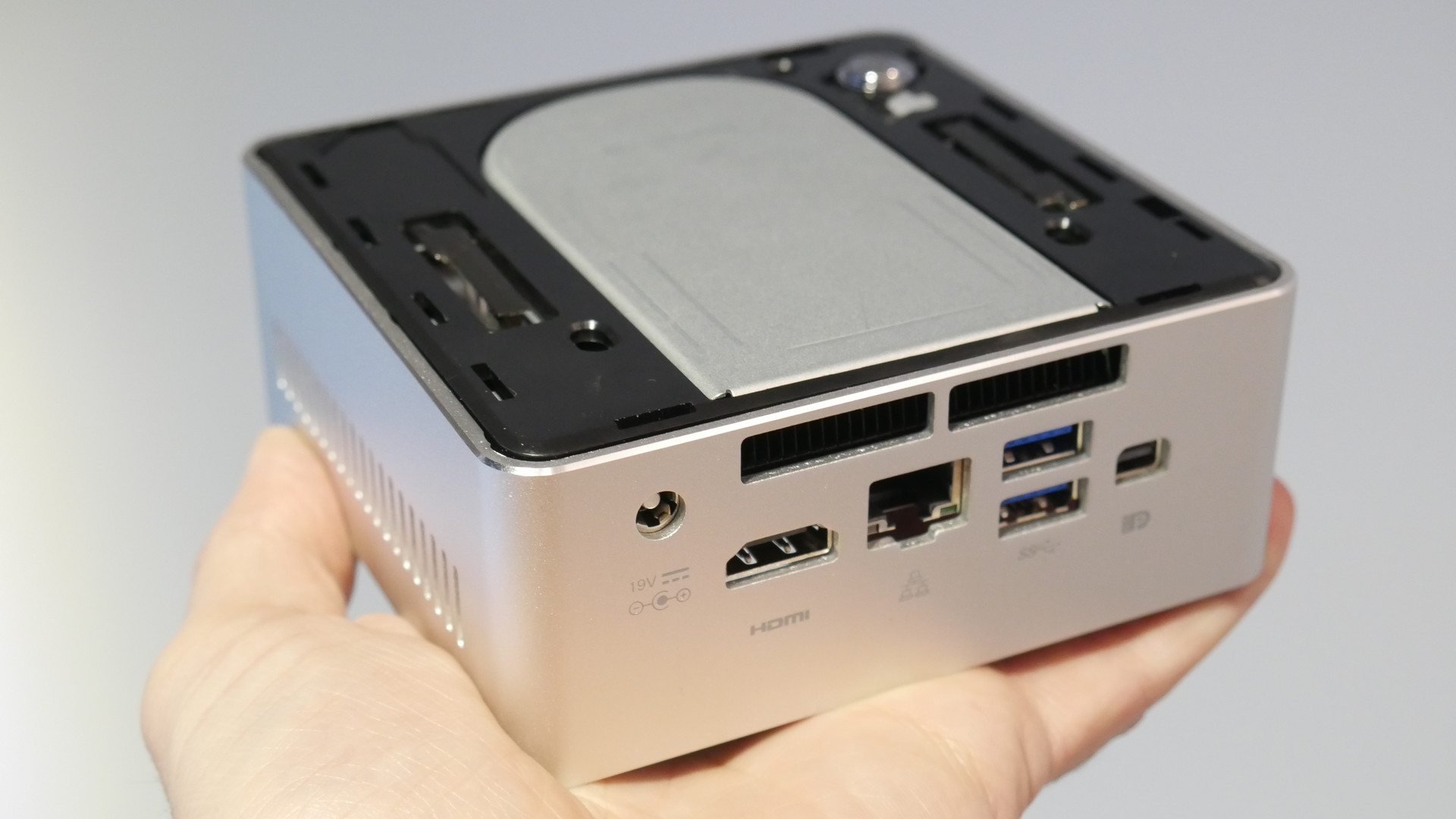

Порты на задней боковой панели NUC6i5SYH
Порты на задней боковой панели NUC6i5SYH

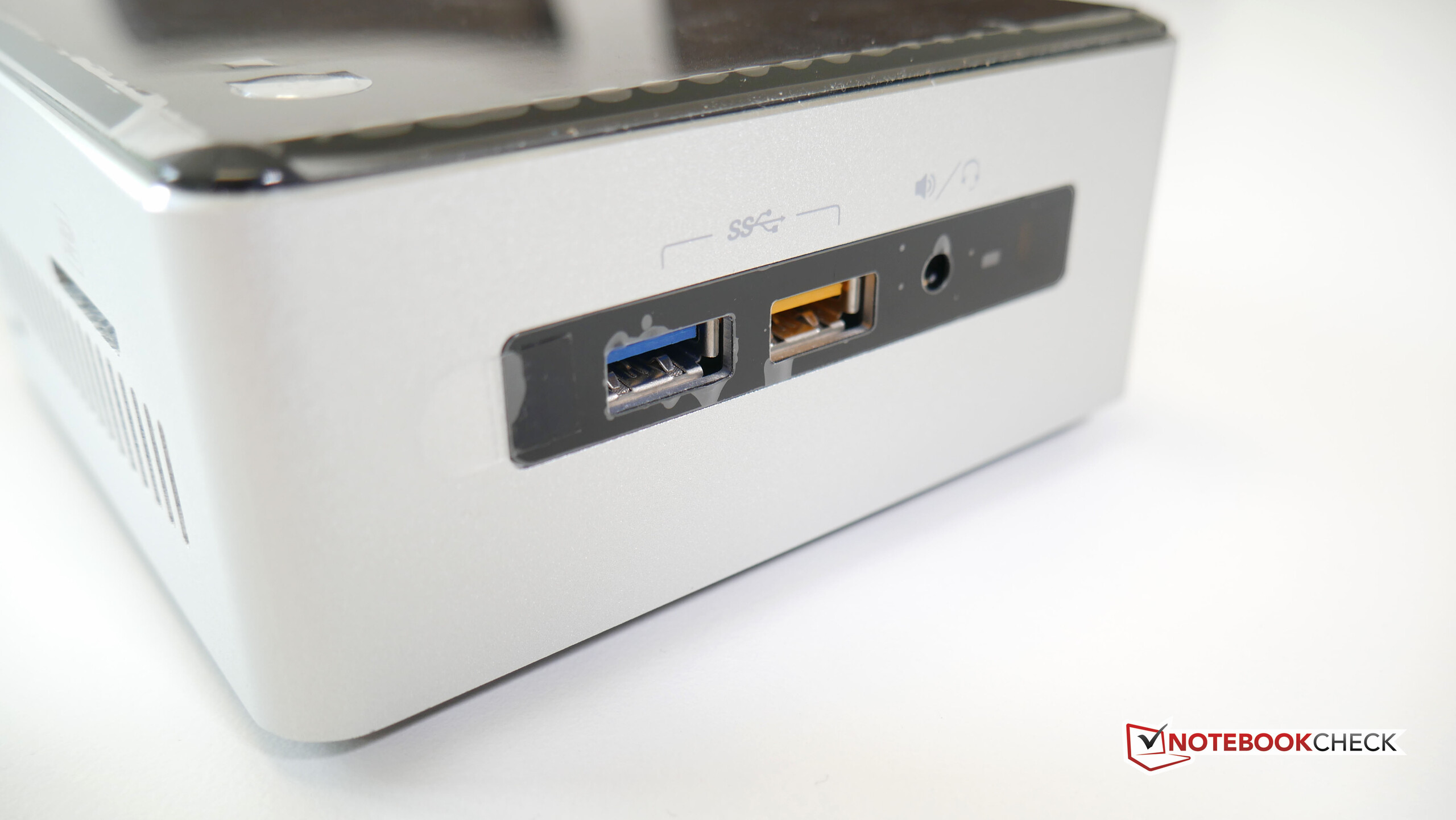

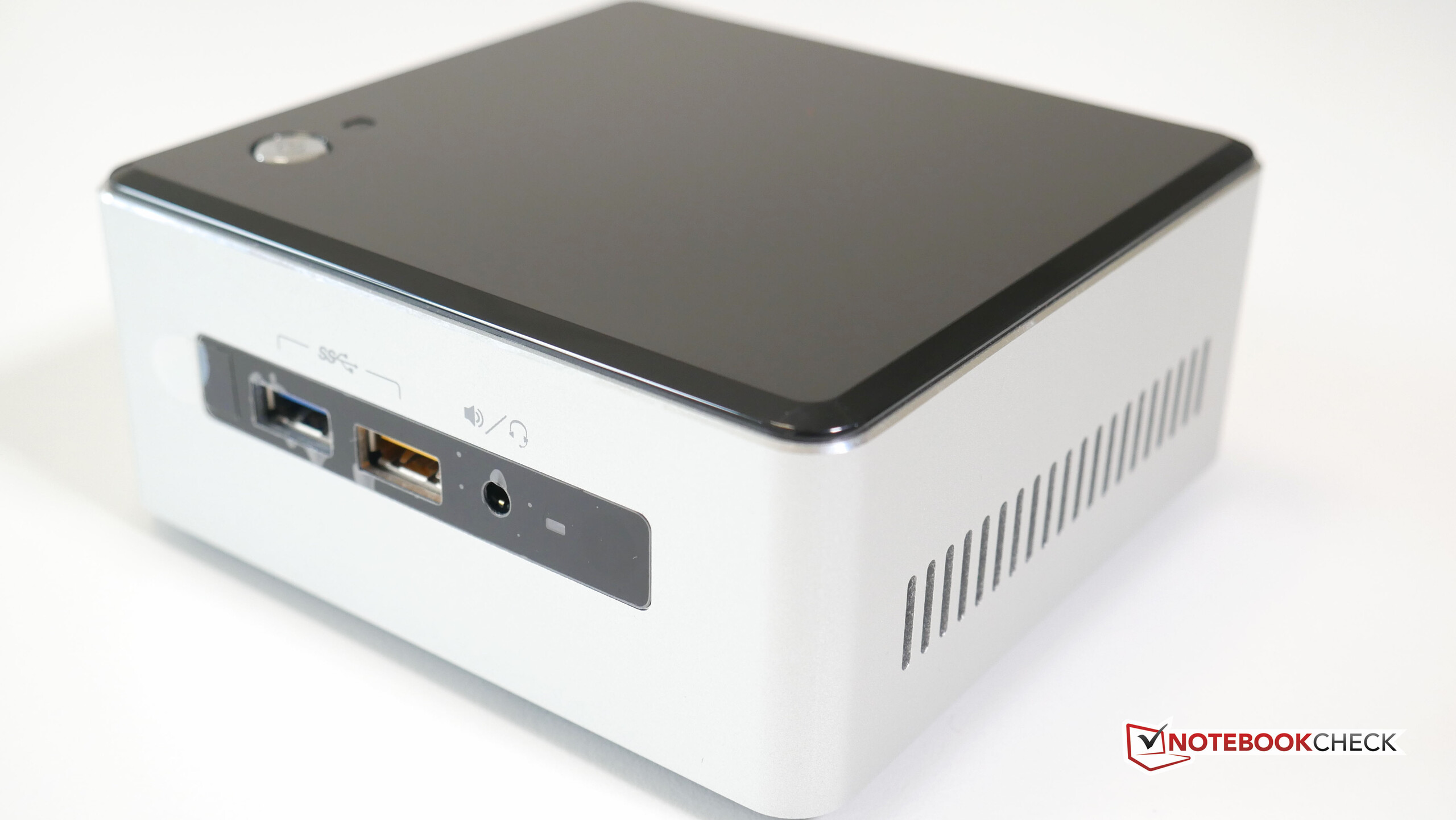

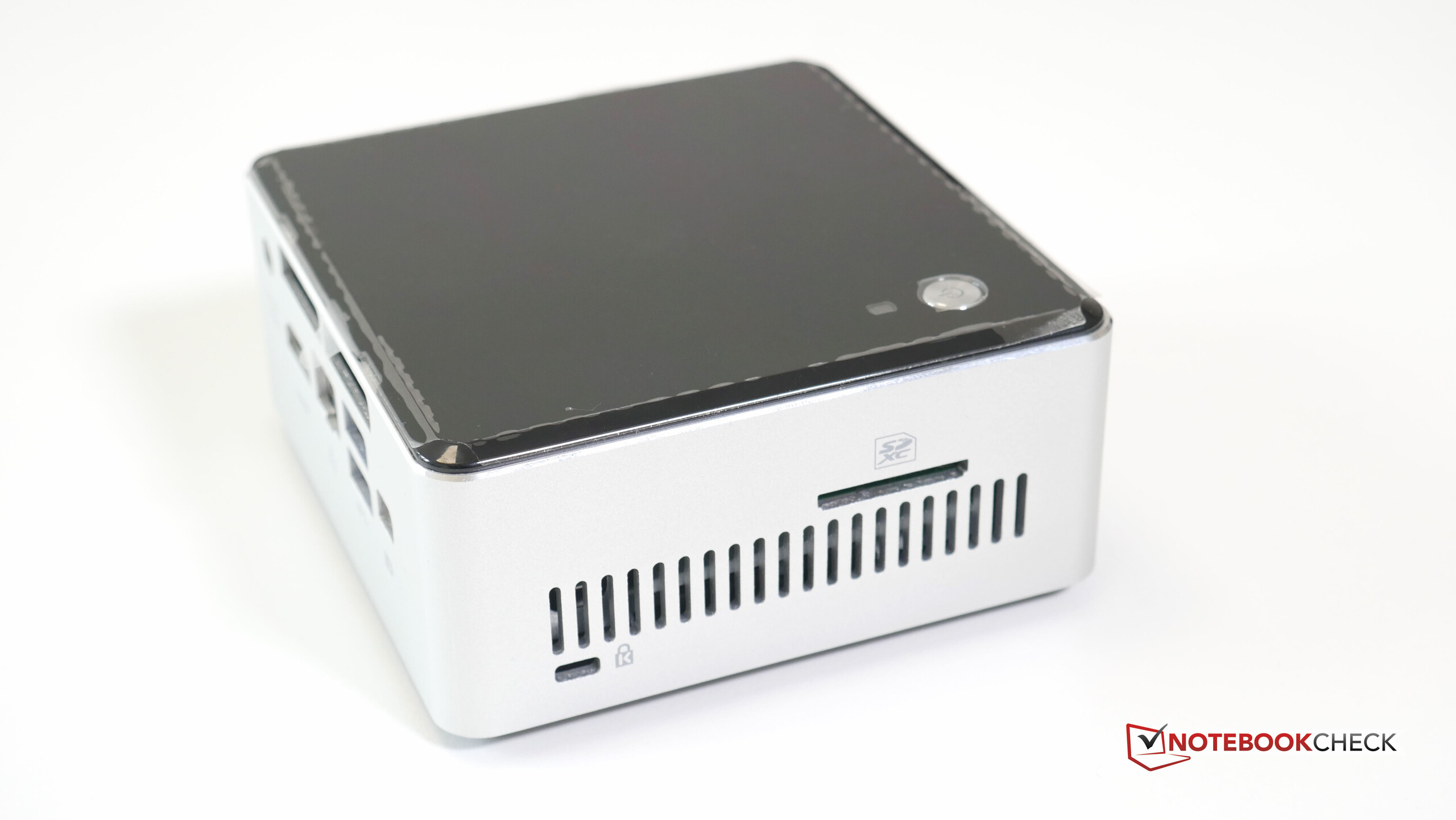

Порты на передней боковой панели NUC6i5SYH
Порты на передней боковой панели NUC6i5SYH
Слот для карт формата SD
Слот для карт формата SD

На устройствах NUC 2015-го и 2016–го модельного года на материнскую плату установлены коннекторы расширения, которые поддерживают работу двух портов USB. Их можно использовать для размещения этих портов на сменных панелях корпуса мини-ПК. В продаже имеется сменная панель корпуса с установленными на неё двумя портами USB, но компания Intel выложила в свободный доступ инженерные спецификации и чертежи крышек, чтобы позволить конечным пользователям и производителям аксессуаров проектировать свои собственные варианты сменных панелей и устанавливать на них альтернативные интерфейсы, которые могут работать через шину USB. Как уже отмечалось, в устройстве имеется коннектор для NFC, а в качестве аксессуара доступна сменная панель корпуса со встроенным в неё чипом NFC.

Встроенный модуль беспроводной связи Intel Dual-Band Wireless AC 8260 предоставляет широкие возможности по работе с Wi-Fi сетями. В ходе испытаний устройство подключилось к беспроводной сети на скорости 866 Мбит/с и обеспечило чтение файла размером 3 Гб из сетевого хранилища NAS со средней скоростью 43 Мб/с. Испытание проводилось в зоне с несколькими Wi-Fi сетями внутри малонагруженной локальной сети с сетевым хранилищем NAS, подключенным к локальной сети через гигабитное Ethernet-соединение, при этом необходимо отметить, что полученный результат очень близок к максимальным скоростным характеристикам NAS и к той скорости, которая доступна при аналогичном тестировании через Ethernet-соединение. WiFi-модуль поддерживает интерфейсы Intel WiDi и WiFi Direct. Также присутствует поддержка Bluetooth версии 4.1.

Еще раз отметим, что модуль NFC в комплекте отсутствует, для него потребуется приобретать сменную панель корпуса. Также в стандартной поставке отсутствует криптографический модуль TPM.

3 | Производительность

Характеристики производительности – это то, что более всего интересует нас в этом обзоре, поэтому мы подготовили массу измерений в бенчмарках и тестах, связанных с обработкой устройством потока видеоданных и игровой графики.

Вначале, предлагаем взглянуть на характеристики чипа Intel Skylake, на котором построена данная модель. В нашем случае, это двухъядерный процессор Intel Core i5-6260U, работающий на базовой частоте 1.8 ГГц с возможностью разгона в режиме Turbo до 2.9 ГГц. Естественно, поведение процессора в режиме Turbo ограничено возможностями эффективного теплоотвода и мы намерены внимательно изучить этот вопрос.

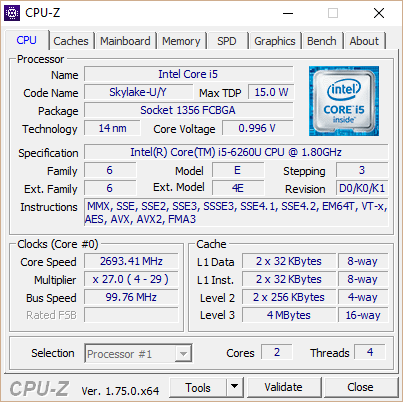

Технические характеристики процессора NUC6i5SYH
Технические характеристики процессора NUC6i5SYH

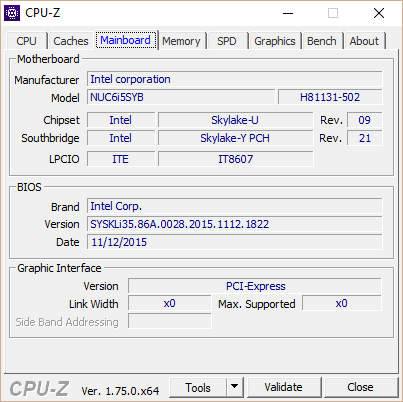

Технические характеристики материнской платы NUC6i5SYH
Технические характеристики материнской платы NUC6i5SYH
Технические характеристики кэш-памяти процессора NUC6i5SYH
Технические характеристики кэш-памяти процессора NUC6i5SYH

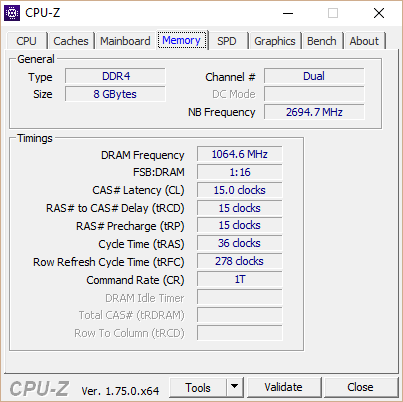

Технические характеристики оперативной памяти NUC6i5SYH
Технические характеристики оперативной памяти NUC6i5SYH

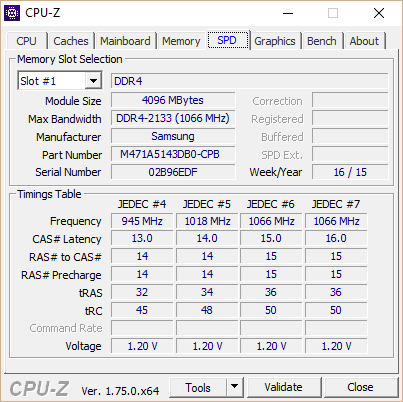

Сведения о скорости работы оперативной памяти NUC6i5SYH
Сведения о скорости работы оперативной памяти NUC6i5SYH

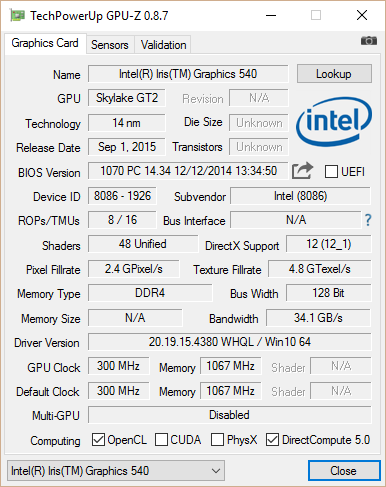

Технические характеристики графической подсистемы NUC6i5SYH
Технические характеристики графической подсистемы NUC6i5SYH

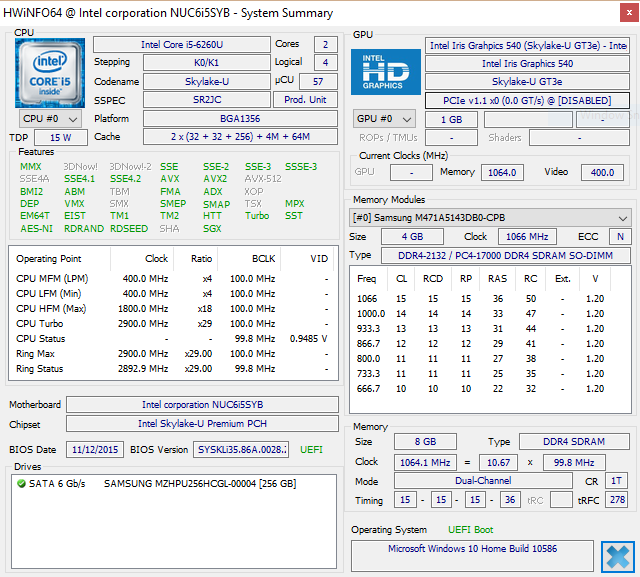

Сводная системная информация NUC6i5SYH
Сводная системная информация NUC6i5SYH
Диспетчер устройств NUC6i5SYH
Диспетчер устройств NUC6i5SYH

Анализ производительности процессора мы начали с теста Cinebench в одноядерном и мультиядерном режиме (два ядра с технологией Hyperthreading). Результаты, приведённые ниже, показаны в сравнении с показателями предшествующей модели NUC5i5RYH, построенной на процессоре семейства Broadwell. При этом необходимо отметить, что результативность в этом тесте в некоторой степени зависит и от характеристик установленных модулей оперативной памяти и твердотельного накопителя.

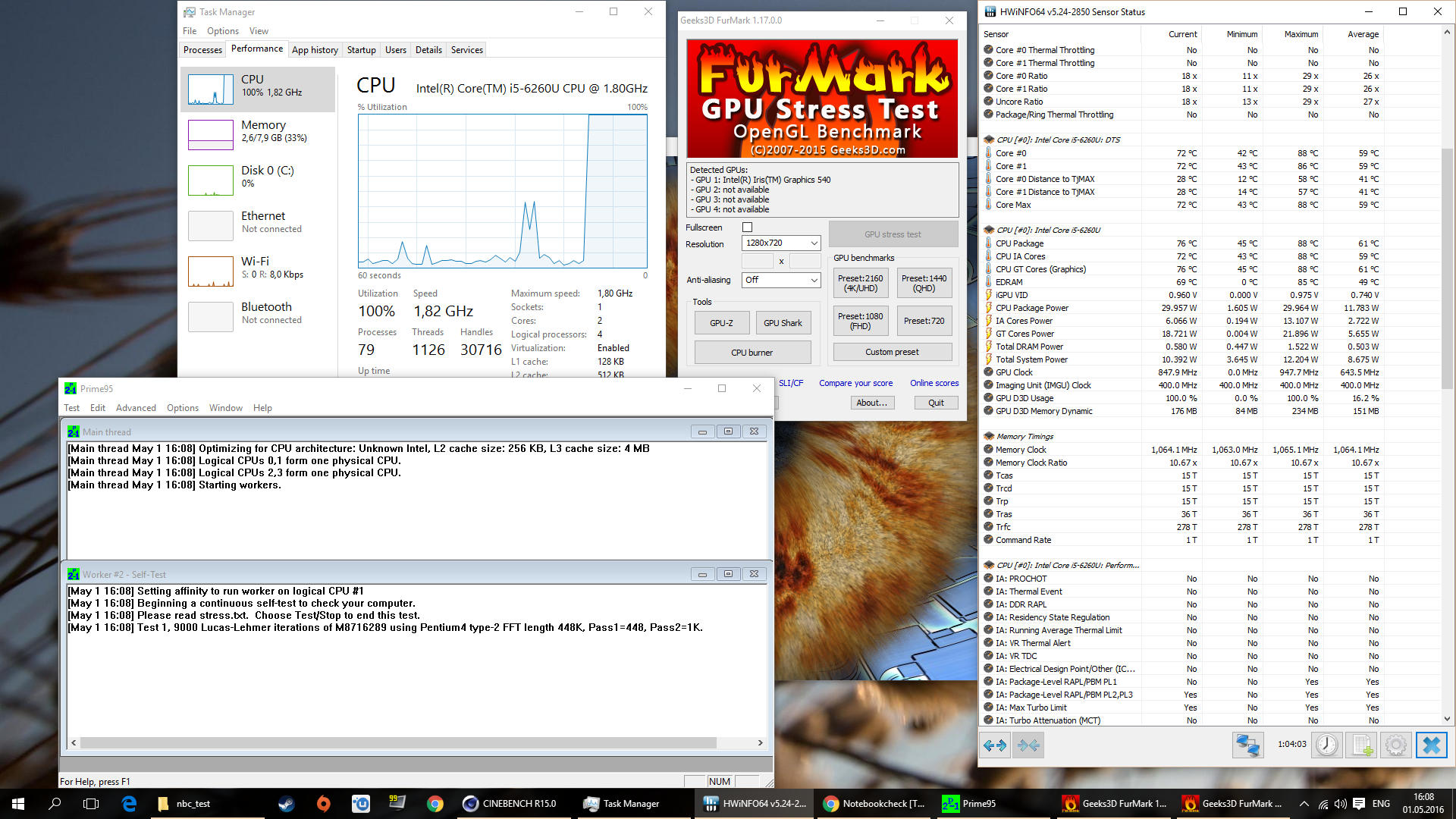

При проведении теста Cinebench явление троттлинга (пропуск процессором очередных тактов для снижения его температуры) нами зафиксировано не было.

С результатами других тестов процессора Core i5-6260U вы можете ознакомиться на отдельной странице нашего сайта.

Cinebench R10 Shading 32Bit
7271
Cinebench R10 Rendering Single 32Bit
4481
Cinebench R10 Rendering Multiple CPUs 32Bit
9949
Cinebench R11.5 CPU Single 64Bit
1.33 Points
Cinebench R11.5 CPU Multi 64Bit
3.26 Points
Cinebench R11.5 OpenGL 64Bit
48.2 fps
Cinebench R15 Ref. Match 64Bit
97.8 %
Cinebench R15 OpenGL 64Bit
62.1 fps
Cinebench R15 CPU Single 64Bit
117 Points
Cinebench R15 CPU Multi 64Bit
298 Points
?
Cinebench R15
CPU Single 64Bit
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
117 Points ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
108 Points ∼92% -8%
CPU Multi 64Bit
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
298 Points ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
261 Points ∼88% -12%

Замеры системной производительности мы осуществляли с помощью бенчмарка PCMark 8. Характеристики оперативной памяти и подсистемы хранения данных оказывают существенное влияние на результаты данного теста, поэтому полученные данные являются хорошим показателем общей производительности системы. Тест PCMArk 8 Work v2 показал, что производительность устройства выросла на 13 процентов по сравнению с прошлогодней моделью.

PCMark 8 Home Score Accelerated v2
3667 баллов
PCMark 8 Creative Score Accelerated v2
4395 баллов
PCMark 8 Work Score Accelerated v2
4588 баллов
?
PCMark 8
Work Score Accelerated v2
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
4588 Points ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
4046 Points ∼88% -12%
Home Score Accelerated v2
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
3667 Points ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
3062 Points ∼84% -16%

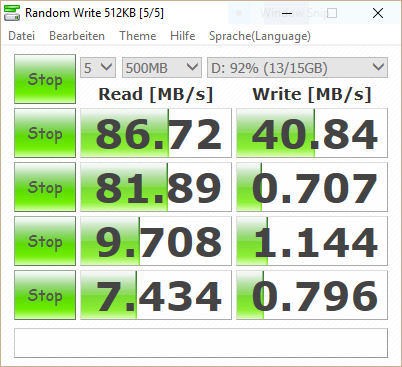

Производительность кард-ридера SD-карт (для карты памяти Lexar Professional 16 GB SDXC UHS 3)
Производительность кард-ридера SD-карт (для карты памяти Lexar Professional 16 GB SDXC UHS 3)

Зафиксированные в тестах высокие скорости последовательного чтения подтвердили заявленные характеристики твердотельного накопителя SSD с интерфейсом NVMe. Показатели скорости чтения и записи видеофайлов формата 4К также оказались высокими, так что тестируемый NUC вполне приспособлен для работы с большими файлами. При последовательном считывании данных кард-ридером с SD-карты Lexar Professional 16 Gb SDXC UHS 3 мы зафиксировали скорость считывания, превышающую 80 Мб/с. Скорость последовательной записи составила более 40 Мб/с. Для этого теста нами использовался бенчмарк Crystal DiskMark.

Samsung SSD XP941 MZHPU256HCGL
Sequential Read: 1077 MB/s
Sequential Write: 768 MB/s
512K Read: 610 MB/s
512K Write: 653 MB/s
4K Read: 28.6 MB/s
4K Write: 63.5 MB/s
4K QD32 Read: 243 MB/s
4K QD32 Write: 182 MB/s

Одной из характерных особенностей данной модели процессора Core i5 является наличие встроенного графического адаптера Intel Iris Graphics 540. В конструкции этой графической подсистемы предусмотрено 48 потоковых процессоров, что делает Iris Graphics 540 намного более мощным решением, чем стандартные интегрированные видеоадаптеры семейства Intel HD Graphics (модель HD 530 имеет, к примеру, только 24 потоковых процессора). Максимальная частота, на которой может работать ядро адаптера, составляет 1050 МГц. В адаптер встроен видеокодек HEVC (H.265) и новые режимы Intel Quick Sync для кодирования видео с низкой задержкой. В наших бенчмарках 3DMark 11 графический адаптер Intel Iris Graphics 540 показал производительность на 3% выше, чем у дискретной видеокарты Nvidia GeForce 840M, и на 4% ниже, чем у дискретной карты Nvidia GeForce 930M. Ниже приведены сравнительные результаты теста 3DMark 11 c участием модели предыдущего поколения NUC 5i5RYH. Разница в результатах чрезвычайно велика: производительность в обработке графики возросла на 83%.

С результатами других тестов графической подсистемы Intel iris Graphics 540 вы можете ознакомиться на отдельной странице нашего сайта.

3DMark 06 Standard
13403 баллов
3DMark Vantage P Result
8647 баллов
3DMark 11 Performance
2484 баллов
3DMark Cloud Gate Standard Score
7425 баллов
3DMark Fire Strike Score
1371 баллов
?
3DMark 11 - 1280x720 Performance Combined
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
2198 Points ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
1198 Points ∼55% -45%
GFXBench (DX / GLBenchmark) 2.7 - 1920x1080 T-Rex HD Offscreen C24Z16
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
183 fps ∼100%
LuxMark v2.0 64Bit - Room GPUs-only
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
306 Samples/s ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
146 Samples/s ∼48% -52%
X264 HD Benchmark 4.0 - Pass 2
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
19.3 fps ∼100%
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
16.46 fps ∼85% -15%

Производительность устройства в играх была исследована нами в целом ряде игр с разными настройками качества. Результаты измерений ясно говорят о том, что современные игры, предъявляющие высокие требования к графической подсистеме (их названия расположены ближе к концу таблицы результатов), не по зубам нашему гостю. Игру Rise of the Tomb Raider запускать на тестируемом устройстве смысла не имеет, но вот первая версия Tomb  Raider образца 2013 года будет вполне комфортно работать на нем с разрешением 1366х768 пикселей. Некоторые из протестированных нами игр запускались в комфортном качестве и в разрешении Full HD.

Вывод таков: существует хороший выбор PC-игр, которые будут работать на нашем устройстве с приемлемыми для пользователя настройками, что делает этот мини-ПК ещё более универсальным.

Hitman 2016 - 1280x720 Low / Off AF:Trilinear (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
17.7 (14min - 23max) fps ∼18%
The Division - 1280x720 Low Preset AF:1x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
27.9 (20min - 35max) fps ∼8%
Far Cry Primal
1920x1080 Medium Preset AA:SM (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
11 (9min - 13max) fps ∼8%
1280x720 Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
22 (16min - 27max) fps ∼14%
XCOM 2
1920x1080 Medium Preset AA:FX AF:2x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
8.9 (7min - 11max) fps ∼8%
1280x720 Minimal Preset AF:Bilinear (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
27.6 (20min - 37max) fps ∼20%
Rise of the Tomb Raider
1366x768 Medium Preset AF:2x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
15.3 (13min - 17max) fps ∼6%
1024x768 Lowest Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
23.7 (21min - 27max) fps ∼5%
Just Cause 3
1920x1080 Very High / On AA:SM AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
14.2 (11min - 17max) fps ∼11%
1920x1080 High / On AA:FX AF:8x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
15.5 (12min - 19max) fps ∼12%
1366x768 Medium / Off AF:4x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
28.6 (23min - 34max) fps ∼17%
1024x768 Low / Off AF:2x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
35.9 (24min - 43max) fps ∼20%
Rainbow Six Siege
1920x1080 Ultra Preset AA:T AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
13.6 fps ∼4%
1920x1080 High Preset AA:T AF:4x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
16.8 fps ∼5%
1366x768 Medium Preset AA:T AF:2x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
27.4 fps ∼7%
1024x768 Low Preset AA:T AF:Linear (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
44.3 fps ∼9%
Assassin's Creed Syndicate - 1024x768 Low Preset AA:FX (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
5.2 (2min - 7max) fps ∼4%
Anno 2205
1920x1080 High Preset AA:4x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
11.3 (8min - 15max) fps ∼7%
1366x768 Medium Preset AA:2x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
25.4 (22min - 29max) fps ∼14%
1024x768 Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
46.2 (43min - 51max) fps ∼24%
FIFA 16
1920x1080 High Preset AA:4x MS (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
38.8 (33min - 43max) fps ∼13%
1366x768 High Preset AA:2x MS (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
65 (56min - 72max) fps ∼19%
World of Warships
1920x1080 Very High Preset AA:High FX AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
25.4 (18min - 35max) fps ∼15%
1920x1080 High Preset AF:8x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
34.6 (22min - 49max) fps ∼21%
1366x768 Medium Preset AF:Trilinear (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
75 (36min - 97max) fps ∼39%
1366x768 Low Preset AF:Trilinear (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
120 (63min - 152max) fps ∼51%
Mad Max
1920x1080 High Preset AF:6x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
16.9 (14min - 19max) fps ∼6%
1366x768 Normal Preset AF:2x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
34.3 (28min - 42max) fps ∼10%
Metal Gear Solid V
1920x1080 High / On (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
16.7 (15min - 19max) fps ∼28%
1366x768 Medium / Off (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
43.3 (39min - 50max) fps ∼72%
1024x768 Low / Off (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
58 (53min) fps ∼97%
Dirt Rally
1920x1080 Ultra Preset AA:4x MS (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
12.5 fps ∼7%
1920x1080 High Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
17.2 (13min - 30max) fps ∼9%
1366x768 Medium Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
37.1 (28min - 63max) fps ∼17%
1024x768 Ultra Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
177 (156min - 206max) fps ∼34%
The Witcher 3
1366x768 Medium Graphics & Postprocessing (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
12.8 (8min - 18max) fps ∼3%
1024x768 Low Graphics & Postprocessing (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
19.7 (12min - 26max) fps ∼3%
Battlefield Hardline
1920x1080 Ultra Graphics Quality (DX11) AA:4x MS (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
10.4 (9min - 13max) fps ∼6%
1920x1080 High Graphics Quality (DX11) (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
19.5 (15min - 24max) fps ∼10%
1366x768 Medium Graphics Quality (DX11) (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
50 (41min - 61max) fps ∼25%
1024x768 Low Graphics Quality (DX11) (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
59 (54min - 62max) fps ∼30%
Dragon Age: Inquisition
1920x1080 High Graphics Quality (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
11.6 (9.2min) fps ∼7%
1366x768 Medium Graphics Quality (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
35.2 (27min) fps ∼18%
1024x768 Low Graphics Quality (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
52.3 (36min) fps ∼19%
Sims 4 - 1920x1080 Ultra Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
32.2 (23min - 40max) fps ∼20%
Battlefield 4
1920x1080 Ultra Preset AA:4x MS (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
10.4 (8min - 13max) fps ∼5%
1366x768 High Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
31.3 (29min - 41max) fps ∼16%
1366x768 Medium Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
45.1 (39min - 56max) fps ∼23%
1024x768 Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
65 (59min - 87max) fps ∼33%
Metro: Last Light
1920x1080 Very High (DX11) AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
11 fps ∼6%
1366x768 High (DX11) AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
22.8 fps ∼12%
1366x768 Medium (DX10) AF:4x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
38 fps ∼20%
1024x768 Low (DX10) AF:4x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
48.4 fps ∼25%
BioShock Infinite
1920x1080 Ultra Preset, DX11 (DDOF) (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
11.1 fps ∼4%
1366x768 High Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
39 fps ∼10%
1366x768 Medium Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
46 fps ∼10%
1280x720 Very Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
82 fps ∼16%
Tomb Raider
1920x1080 Ultra Preset AA:FX AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
20.6 fps ∼6%
1366x768 High Preset AA:FX AF:8x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
46.4 fps ∼7%
1366x768 Normal Preset AA:FX AF:4x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
70 fps ∼10%
1024x768 Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
137 fps ∼18%
Crysis 3
1366x768 High Preset AA:FX AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
20 (16min - 26max) fps ∼14%
1366x768 Medium Preset AF:16x (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
32.2 (26min - 44max) fps ∼18%
1024x768 Low Preset (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
53.7 (46min - 72max) fps ∼30%
Diablo III - 1920x1080 High AA:on (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
57 (46min - 67max) fps ∼22%
World of Warcraft
1920x1080 ultra Preset AA:4 AF:16 (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
24 (15min - 32max) fps ∼27%
1280x1024 high (по убыванию)
Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
55 (36min - 72max) fps ∼34%
мин. сред. выс. макс.
World of Warcraft (2005) 55 24 fps
Diablo III (2012) 57 fps
Crysis 3 (2013) 53.7 32.2 20 fps
Tomb Raider (2013) 137 70 46.4 20.6 fps
BioShock Infinite (2013) 82 46 39 11.1 fps
Metro: Last Light (2013) 48.4 38 22.8 11 fps
Battlefield 4 (2013) 65 Небольшие несовершенства картинки (street textures wrong) 45 Небольшие несовершенства картинки (street textures wrong) 31 Небольшие несовершенства картинки (street textures wrong) 10.4 fps
Sims 4 (2014) 32.2 fps
Dragon Age: Inquisition (2014) 52.3 35.2 11.6 fps
Battlefield Hardline (2015) 59 50 19.5 10.4 fps
Dirt Rally (2015) 177 Небольшие несовершенства картинки (reflections on hood too much) 37.1 17.2 12.5 fps
The Witcher 3 (2015) 19.7 12.8 fps
Metal Gear Solid V (2015) 58 43.3 16.7 fps
Mad Max (2015) 34.3 16.9 fps
World of Warships (2015) 120 75 34.6 25.4 fps
FIFA 16 (2015) 65 (slight slowdowns) 38 (slow gameplay) fps
Anno 2205 (2015) 46.2 25.4 11.3 fps
Assassin's Creed Syndicate (2015) 5.2 fps
Rainbow Six Siege (2015) 44.3 27.4 16.8 13.6 fps
Just Cause 3 (2015) 35.9 28.6 15.5 14.2 fps
Rise of the Tomb Raider (2016) 23.7 15.3 fps
XCOM 2 (2016) 27.6 8.9 fps
Far Cry Primal (2016) 22 11 fps
The Division (2016) 27 Небольшие несовершенства картинки (some missing textures in benchmark) fps
Hitman 2016 (2016) 17.7 fps

Одной из интересных особенностей процессоров семейства Skylake является наличие в их графической подсистеме встроенного движка для видеопроцессинга, с помощью которого можно оптимизировать видеоматериалы, изменять их настройки и конвертировать видеоданные в различные форматы. Для тех, кто много работает с видеофайлами или размещает видеоматериалы на YouTube, этот движок может существенно увеличить скорость их работы, особенно если иметь ввиду время, которое потребуется для решения тех же задач исключительно силами центрального процессора. Более того, если обработка видео не связана с наложением сложных эффектов и фильтров, интегрированная графическая подсистема может оказаться быстрее многих дискретных видеокарт. В течение последних шести месяцев мы протестировали множество платформ, используя программный пакет для редактирования видео PowerDirector и постоянный набор файлов для рендеринга видео. (С роликом, демонстрирующим процесс рендеринга видео на Microsoft Surface Book, вы можете ознакомиться по приведенной ссылке). Наихудшие результаты мы зафиксировали при тестировании Surface Pro 3 при сравнительно высокой температуре, когда процесс рендеринга занял 14 минут. Новые платформы, базирующиеся на процессорах Intel Core m5 и Core m7, справляются с аналогичной задачей в среднем за 10 минут, а гибридный ноутбук Microsoft Surface Book (модель без дискретной видеокарты) выполняет её за 6 минут 40 секунд. Ни одна из этих платформ не использует графические адаптеры семейства Iris Graphics. Мини-ПК Intel NUC6i5SYH с процессором Core i5-6260U и графическим ядром Iris Graphics 540 выполнил стандартный тест на рендеринг видео за 4 минуты 18 секунд (максимальное значение), а в отдельных случаях выполнение этого же теста заняло у него всего 4 минуты. Выполнение того же теста на платформах, базирующихся на четырехъядерных процессорах Intel Haswell (2014-2015 модельный год) с графикой Intel Iris Pro (модель Core i7-4750 HQ + Intel Iris Pro 5200), показало интересный результат. В этой связке графическая подсистема имела всего 40 потоковых процессоров (по сравнению с 48-ю в NUC), но работала на более высоких частотах до 1300 МГц (NUC – до 1050 Мгц). В результате тестовое задание было выполнено на 5% быстрее, чем на NUC6i5SYH.

Если процесс обработки видео сопряжен с наложением множества слоев, текстур, теней и эффектов, то преимущество технологии Intel Quick Sync исчезает, и в определенной точке наличие большего количества ядер в центральном процессоре и дискретная графика становятся неоспоримым преимуществом. Тем не менее, для решения задач по полупрофессиональной обработке видеоматериалов или для подготовки видео к выгрузке на YouTube  технология Intel Quick Sync окажется ценным помощником (в тех видеоредакторах, где она поддерживается).

4 | Шумовые и температурные показатели

Мы произвели замеры шумовых показателей системы охлаждения, используя наши стандартные тесты и настройки, и результаты в целом оказались на хорошем уровне, но в случае с этим мини-ПК необходимо учитывать, что, как правило, он будет располагаться ближе к пользователю, чем обычный полноразмерный системный блок. Этот обзор готовится на тестируемом устройстве и необходимо отметить, что при отсутствии сколько-нибудь существенной нагрузки в условиях тихой комнаты ясно различимо среднечастотное гудение вентилятора (шум от периодически проезжающих по расположенной рядом дороге машин перекрывает это гудение). Можно предположить, что если бы этот мини-ПК был расположен на задней панели монитора или на расстоянии двух метров от пользователя, то гудение было бы не различимо. При высокой нагрузке шум от вентилятора становится несколько раздражающим, особенно в моменты, когда вентилятор изменяет скорость оборотов и меняется высота звука этого гудения. Максимальное значение шума при высокой нагрузке на тестируемом устройстве оказалось немного выше, чем такое же значение на модели-предшественнике NUC 5i5RYH.

Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
Уровень шума
8%
в выкл. виде (фон) *
30.4
Мин. в простое *
33
28.3
14%
В простое, сред. *
33
28.3
14%
В простое, макс. *
33
28.3
14%
Нагрузка, сред. *
33
35.6
-8%
Нагрузка, макс. *
42.7
39.2
8%

* ... меньше = лучше

Уровень шума

Ожидание
33 / 33 / 33 дб
Нагрузка
33 / 42.7 дб
  red to green bar


30 dB
бесшумно
40 dB(A)
различимо
50 dB(A)
громко

min: dark, med: mid, max: light   Audix TM1, Arta (15 см от источника шума)   фоновый шум: 30.4 dB(A)
Окна данных бенчмарков Prime95 и Furmark после из параллельной работы в течение 2-х минут. Обратите внимание на рабочие частоты центрального проце
Окна данных бенчмарков Prime95 и Furmark после из параллельной работы в течение 2-х минут. Обратите внимание на рабочие частоты центрального процессора и графического адаптера, а также температурные показатели с датчиков.

Отвод тепла не является проблемой для этого мини-ПК,  хотя под большой нагрузкой из вентиляционных отверстий корпуса выходит интенсивный поток горячего воздуха. Гораздо большее значение температурный режим имеет в ситуации, когда центральный процессор работает в режиме повышенной частоты Turbo Boost.

Для моделирования ситуации высокой нагрузки мы запускали бенчмарки Prime95 и Furmark и отслеживали изменение рабочей частоты центрального процессора. В течение длительного 15-минутного теста, имитирующего высокую нагрузку на центральный процессор, рабочие частоты последнего оставались стабильно высокими. Однако ситуация изменилась, когда мы запустили программу Furmark, загружающую графическую подсистему. Уже после нескольких минут её работы, тактовая частота центрального процессора снизилась до 1.1 ГГц, а частота графического адаптера упала до 600 МГц (около 55% от её максимального значения).

В тесте, имитирующем работу только с 3D-графикой, рабочие частоты процессора и графики также упали вскоре после начала испытания. Присутствие в данном случае эффекта троттлинга (пропуск процессором очередных тактов для снижения его температуры) должен, в первую очередь, беспокоить геймеров, но он оказывает негативное влияние и на время выполнения задач, связанных с обработкой видеоданных.

5 | Энергопотребление

Энергопотребление устройства при максимальной нагрузке может достигнуть 36.6 Вт, но при обычных условиях использования оно колеблется в пределах 10 – 18 Вт в зависимости от степени нагрузки. Компактный и легкий адаптер питания, совмещенный со штепселем, имеет номинальную мощность 65 Вт; длина его кабеля составляет около 2 м.

Intel NUC6i5SYH
Iris Graphics 540, 6260U, Samsung SSD XP941 MZHPU256HCGL
Intel NUC5i5RYH
HD Graphics 6000, 5250U, OCZ Vector 150 240 GB
Энергопотребление
-25%
В простое, мин. *
8.7
7.6
13%
В простое, сред. *
8.7
7.6
13%
В простое, макс. *
8.7
9.5
-9%
Нагрузка, сред. *
18.2
42.4
-133%
Нагрузка, макс. *
36.6
39
-7%

* ... меньше = лучше

За

+ компактные размеры
+ широкий выбор интерфейсов передачи данных
+ слот SSD стандарта PCIe M.2
+ малошумный

Против

- явление троттлинга при максимальной нагрузке
- отсутствуют порты USB 3.1 и Thunderbolt
-

Вердикт

Сегодня в обзоре: мини-ПК Intel NUC 6i5SYH
Сегодня в обзоре: мини-ПК Intel NUC 6i5SYH

Ультракомпактный мини-ПК Intel NUC6i5SYH с процессором Intel Core i5-6260 и интегрированной графикой Intel iris Graphics 540 внешне не сильно отличается от своего предшественника NUC 515RYH. Главная разница между ними заключается в производительности их компонентов. Если новые процессоры Intel Skylake показали в наших тестах прирост производительности на 5-10%, то графическая подсистема прибавила намного больше. Благодаря ей возможно играть в довольно ресурсоемкие игры, а также заниматься обработкой  и конвертированием видео на впечатляющих скоростях. Мы не запускали на тестируемом устройстве программы для инженерного проектирования или пакеты для графического дизайна, но учитывая, что в систему можно установить 32 Гб оперативной памяти, потенциал для работы в программах такого типа у данного мини-ПК, безусловно, есть. Фотографам придется по душе наличие быстрого кард-ридера для карт памяти формата SD, порта DisplayPort для отображения медиа-контента на внешних мониторах и возможности подключать твердотельные накопители данных SSD через интерфейс PCIe, что обеспечивает максимальные скорости записи и считывания при работе с одиночным SSD. Дополните устройство жестким диском формата 2.5 дюйма и вы получите универсальную рабочую станцию профессионального типа.

Мини-ПК Intel NUC заинтересует тех, кто ищет компактное, легкое и симпатичное устройство, которое можно легко настроить под их нужды. В конфигурации с процессором Core i5 производительность системы превзойдет ожидания большинства пользователей. Это превосходный вариант и для персонального использования, и  для работы в офисе.

Конструкцией устройства не предусмотрен инфракрасный порт, но данный мини-ПК не позиционируется в качестве основы для домашнего кинотеатра. Впрочем, те пользователи, которые намерены использовать Intel NUC  для воспроизведения видео в формате HEVC или 10-битный H.264, могут приобрести сменные панели на корпус со встроенным инфракрасным портом.

Управление теплоотдачей достаточно эффективно, а шум от вентилятора обращает на себя внимание, только если устройство находится на расстоянии ближе 1 м к пользователю.

Мы не тестировали данный мини-ПК под операционной системой Linux, но настройки BIOS допускают возможность выбора способа загрузки системы. Скорее всего, главной проблемой под Linux станет отсутствие актуальных драйверов для графического адаптера.

Оценить конечную стоимость данной модели – задача не из легких, поскольку пользователю самому придется решать, какая конфигурация станет для него оптимальной. Начальной конфигурацией, наверняка, станет устройство с 2 Гб ОЗУ и операционной системой, загружаемой с USB-накопителя, но большинство пользователей заинтересуют преимущества подключения твердотельного накопителя через интерфейс PCIe и наличие оперативной памяти не менее 8 Гб. Стоимость модуля SSD  от Samsung, использованного нами, составила 200$. Добавьте сюда 8 Гб оперативной памяти и лицензию Windows 10, и тогда дополнительно к базовой стоимости устройства в 350$ придется выложить еще столько же. При такой цене оправдать покупку системного блока с двухъядерным процессором и встроенной графикой без возможности апгрейда уже довольно сложно. Впрочем, так же непросто найти для этой модели столь же компактные и мощные альтернативы.

Примечание: этот обзор был написан на Intel NUC 6i5SYH, проблем с производительностью и стабильностью во время работы с устройством не наблюдалось.



Pricecompare

'
Please share our article, every link counts!
> Обзоры Ноутбуков, Смартфонов, Планшетов. Тесты и Новости > Обзоры > Обзор мини-ПК Intel NUC6i5SYH
Steve Chippy Paine, 2016-05-21 (Update: 2016-05-23)
