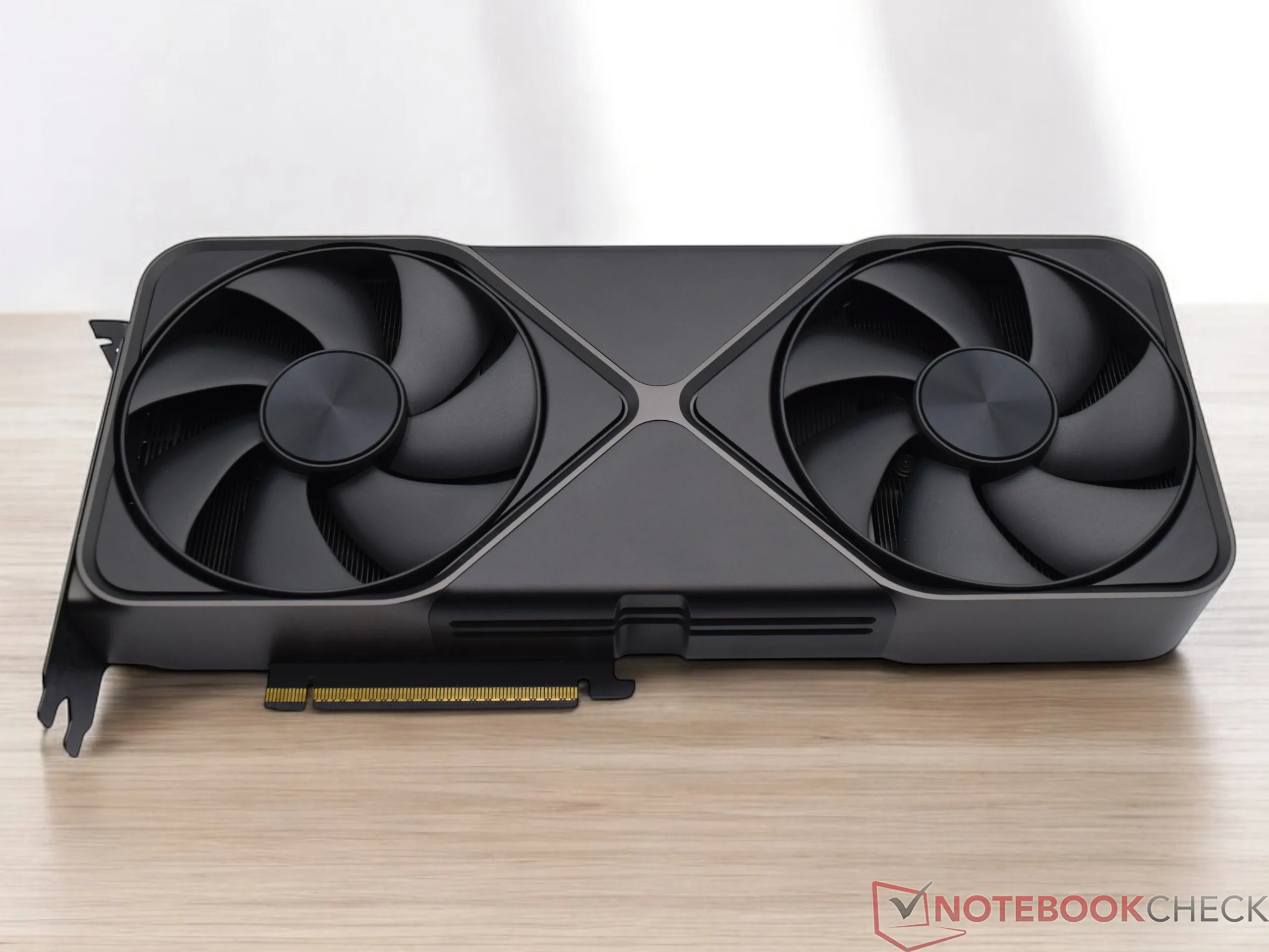

Разборка Nvidia RTX 5090 Founders Edition показывает хрупкую модульную конструкцию, которую эксперты по ремонту называют "катастрофой"

Флагманский GPU с хрупким фундаментом

Флагман Nvidia RTX 5090 Founders Edition получил замечание от специалистов по ремонту из Northridge Fix. Компания, которая управляет популярной мастерской по ремонту электроники и каналом на YouTube, сняла на видео разборку неисправного устройства, и у нее нашлись сильные слова в адрес внутренней конструкции.

Техник по ремонту диагностировал две видеокарты RTX 5090, полученные от клиента после индивидуальной установки водоблока. Одна из карт, модель ASUS, была успешно восстановлена после переустановки стокового кулера. Однако другая карта, модель Founders Edition, стала настоящим кошмаром.

Разборка показала, что Nvidia решила разделить карту на несколько взаимосвязанных плат, а не использовать одну печатную плату (PCB). Графический процессор соединен с разъемом PCIe через тонкий гибкий печатный коннектор (FPC).

По словам специалиста, проблема заключается в том, что разъем FPC очень хрупкий. Небольшое смещение или чрезмерный изгиб при разборке могут стать причиной катастрофы для микроскопических штырьков, в результате чего они согнутся или сломаются. При повреждении графический процессор не будет выдавать сигнал, даже если шины напряжения и другие цепи показывают номинальные значения.

Микроскопический осмотр выявляет серьезные дефекты

Используя мощный микроскоп, ремонтник обнаружил, что один контакт на разъеме FPC погнут. Другой контакт полностью сломался, и он заподозрил, что это произошло во время установки водоблока.

Техник не смог найти замену разъему, и ему пришлось признать карту не подлежащей восстановлению.

Излишняя инженерия добавляет ненужные сложности

Не обращая внимания на хрупкий разъем, специалисты Northridge Fix также обнаружили проблемы с чрезмерно сложным внутренним дизайном карты. При разборке Founder's Edition 5090 специалисту пришлось иметь дело с множеством винтов, кронштейнов и мелких компонентов, что означало поиск множества точек отказа.

Среди других отмеченных потенциальных проблем - большой вес карты, что делает ее неудобной в обслуживании. Эксперт заметил: "5090 - очень тяжелая карта, а когда Вы начинаете добавлять хрупкие соединения между основными компонентами, Вы просто напрашиваетесь на неприятности"

Предостережение моддерам и сборщикам пользовательских шлейфов

Northridge Fix советует энтузиастам избегать водяного охлаждения или модификации RTX 5090 Founders Edition. Отсутствие сменных разъемов означает, что небольшая ошибка может превратить GPU в кирпич.

Вы можете посмотреть весь эпизод в видеоролике на YouTube по ссылке ниже.
