Обзор ультрабука Samsung ATIV Book 5 540U4E-K01

Bernie Pechlaner (перевод by Serg Tarasov), 16/09/2013

Назад в историю. Ativ Book 5 использует морально устаревшие компоненты Intel, а стоит при этом достаточно немало, более 26 тысяч рублей! Стоит ли переплачивать за сенсорный экран? Наш обзор расскажет всю правду.

В далеком начале 2013 года компания Samsung придумала новую линейку ноутбуков, "Ativ". Они рассчитаны на широкие массы потребителей. У нас на обзоре уже была одна достаточно мощная модель данной серии, теперь же мы рады приветствовать долгоживущий Samsung Ativ Book 5. Глянцевый дисплей (1366 x 768), 500-гигабайтный жесткий диск и 4 Гб оперативной памяти - достаточно ли этого для комфортной работы? Сейчас узнаем.

Дизайн и качество сборки

Нам понравилось матовое, приятное на ощупь покрытие корпуса устройства ("Mineral Ash Black" - минеральный пепел, таким был бы примерный перевод этой фразы). Часть ATIV Book 5 выполнена из металла, и потому он будет достаточно устойчив к физическим воздействиям и небрежному обращению.

Хотя 15-дюймовых изделий, претендующих на звание ультрабука, на рынок выпускается все больше, 14-дюймовый экран все равно кажется нам оптимальным компромиссом между мобильностью и удобством эксплуатации. Размеры ATIV Book 5 (388 x 234 x 20.8 мм), действительно, позволяют назвать его компактным, хотя вес (1.96 Кг) мог бы быть и поменьше.

В комплект поставки Samsung включила лишь адаптер питания, сам ультрабук и несколько информационных брошюр. Увы, рюкзаки, игровые мыши и прочие подарки в коробке с покупкой сегодня обнаружить все труднее и труднее.

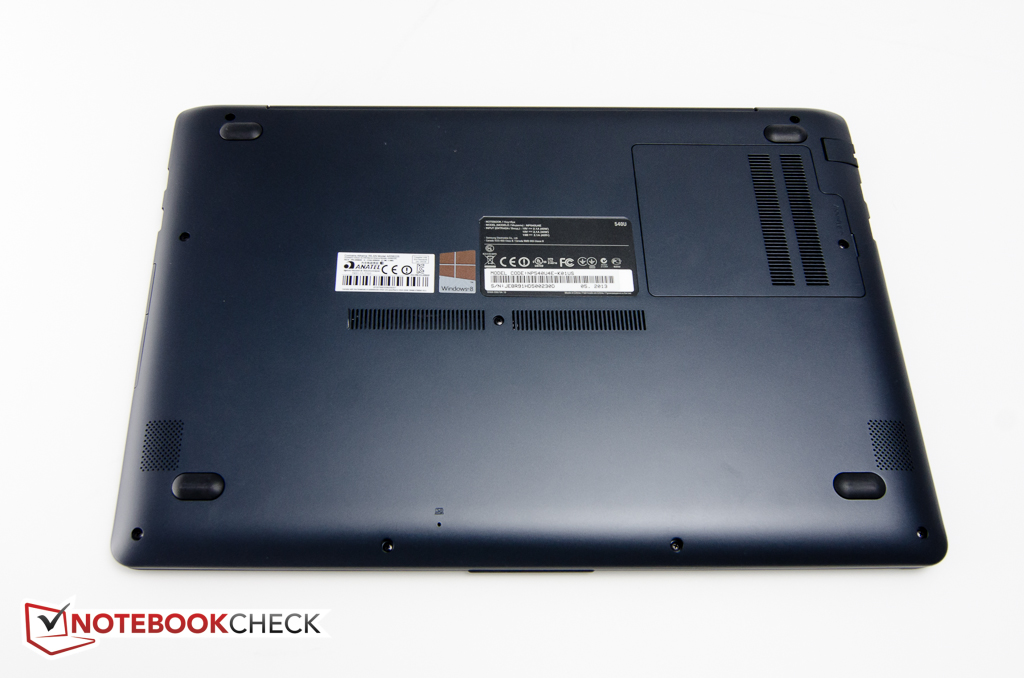

С нижней части корпуса можно найти пластиковую заслонку, сняв которую, можно будет добавить оперативной памяти (вплоть до 16 Гб). В нашем случае один модуль уже был установлен (4 Гб), слот для второго был пуст. Разобрать ультрабук будет не так просто, если захочется почистить систему охлаждения или заменить сетевой модуль, можно запросто лишиться гарантии.

Срок гарантийного обслуживания стандартен, 12 месяцев с момента покупки.

Порты и коммуникации

Набор разъёмов достаточен для повседневного использования, хотя и вызывает некоторые вопросы. Например, есть анаоговый видеовыход, но пользователь им воспользоваться не сможет, ведь это mini-VGA. Нужен переходник на полноценный VGA, а найти его не так просто, да и стоит он далеко не копейки. Сама Samsung за такой вот переходничок просит больше тысячи, представляете?

В наличии 3 порта USB, только один из них самой современной спецификации (USB 3.0). Есть также и картридер (SD), полноценный выход HDMI, сетевой разъём Rj-45 (Ethernet).

Для работы в Интернете и общения с другими устройствами, кроме проводной сети, есть еще модуль Qualcomm Atheros AR9485WB-EG (WIFi 802.11 b/g/n и Bluetooth версии 4.0).

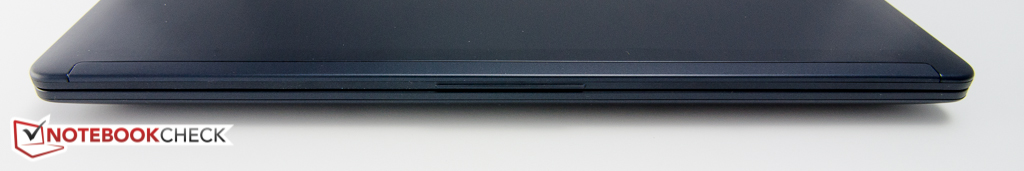

Спереди ничего нет.
Спереди ничего нет.

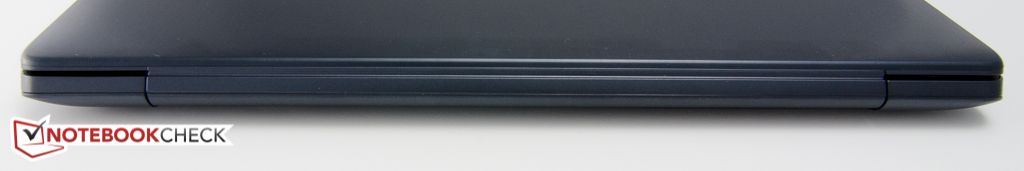

Сзади ничего нет.
Сзади ничего нет.

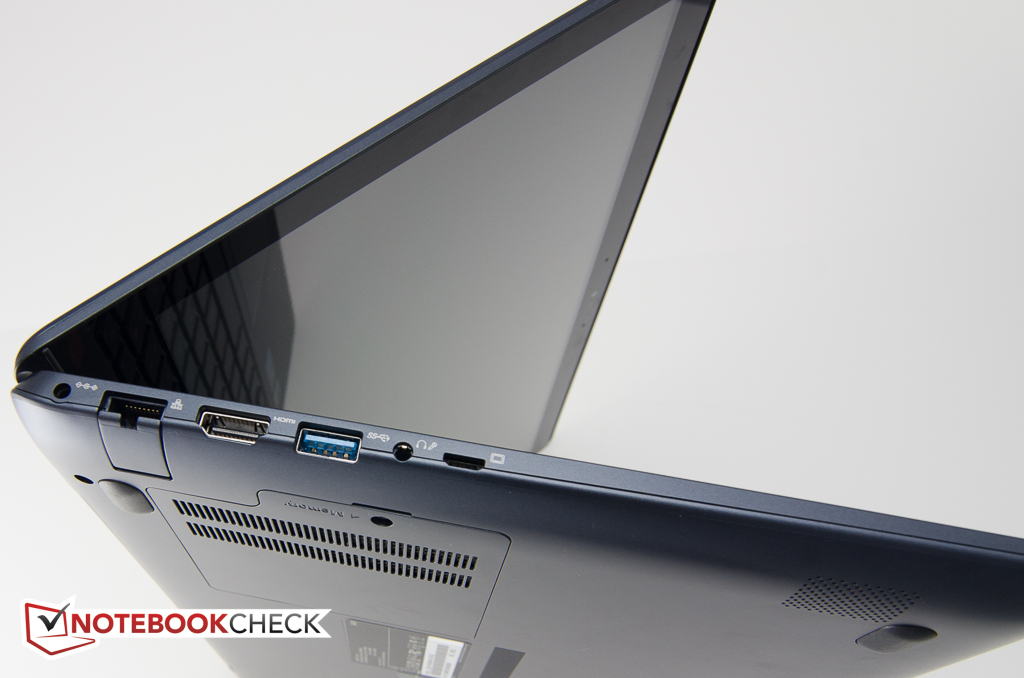

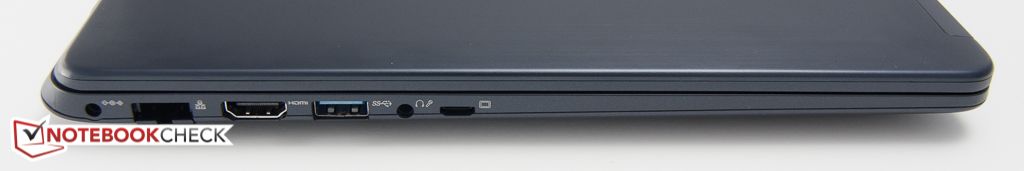

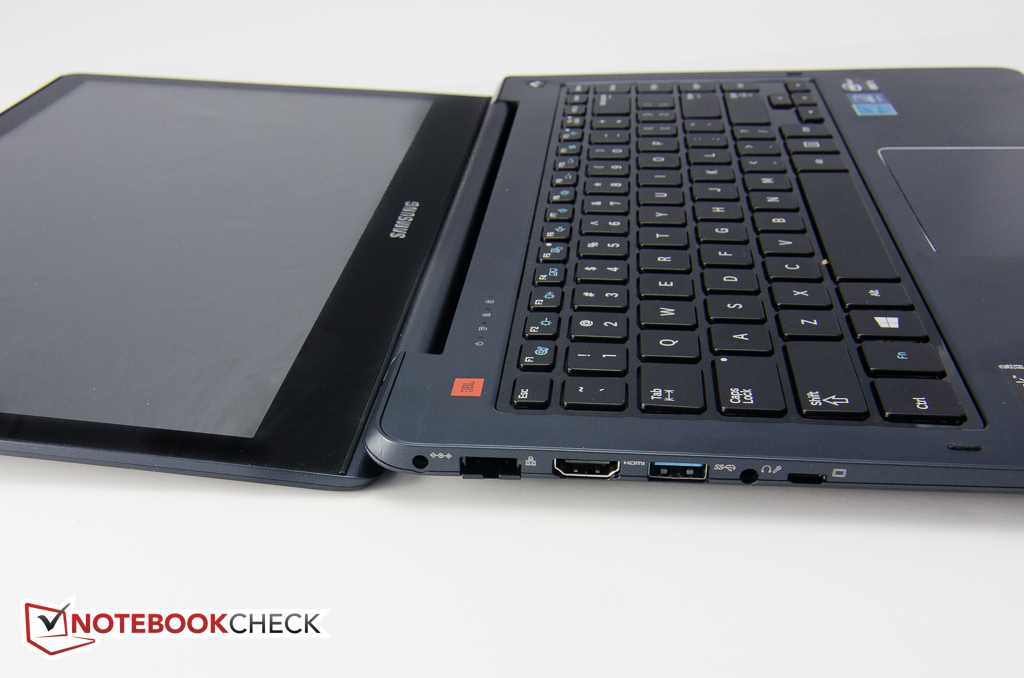

Слева: разъём питания, LAN, HDMI, USB 3.0, аудио, mini-VGA
Слева: разъём питания, LAN, HDMI, USB 3.0, аудио, mini-VGA

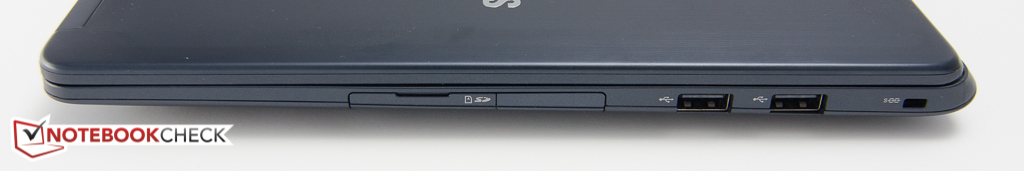

Справа: картридер, 2x USB 2.0, Kensington
Справа: картридер, 2x USB 2.0, Kensington

Устройства ввода

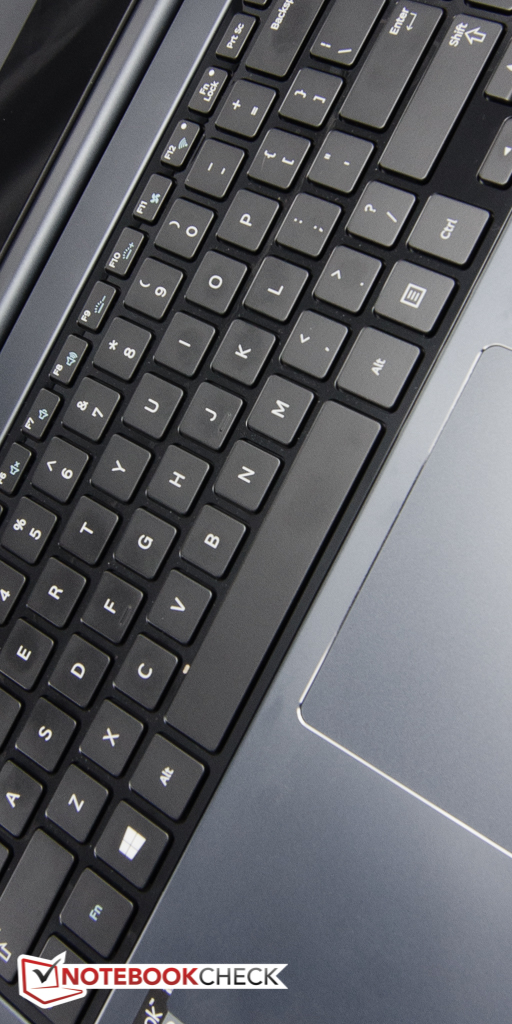

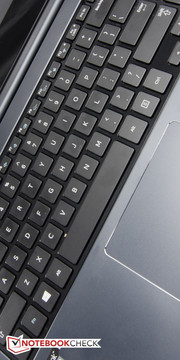

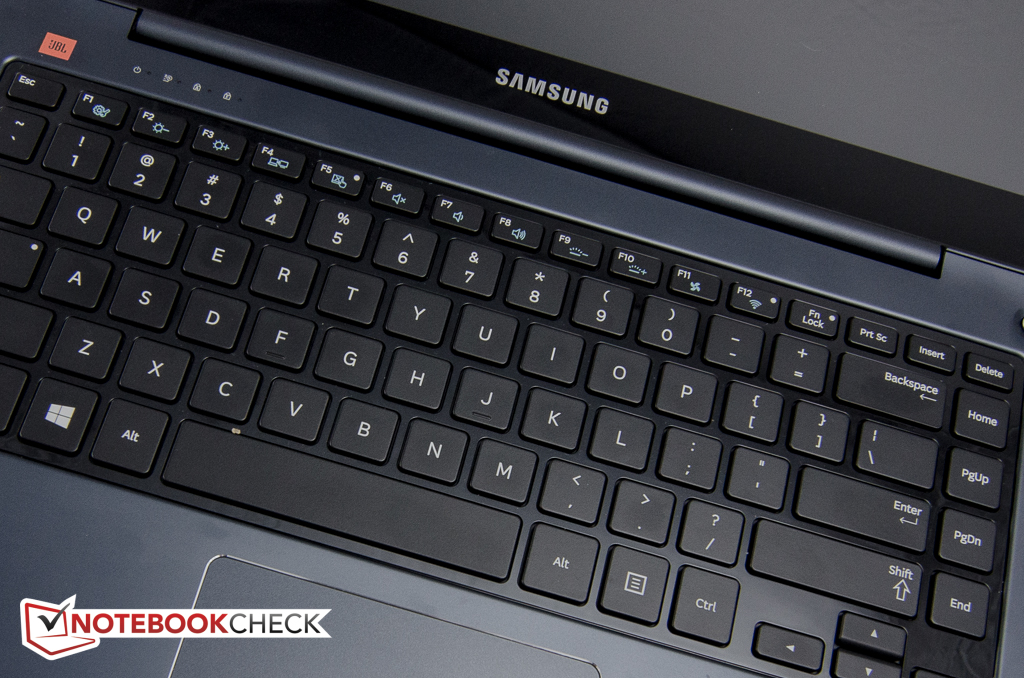

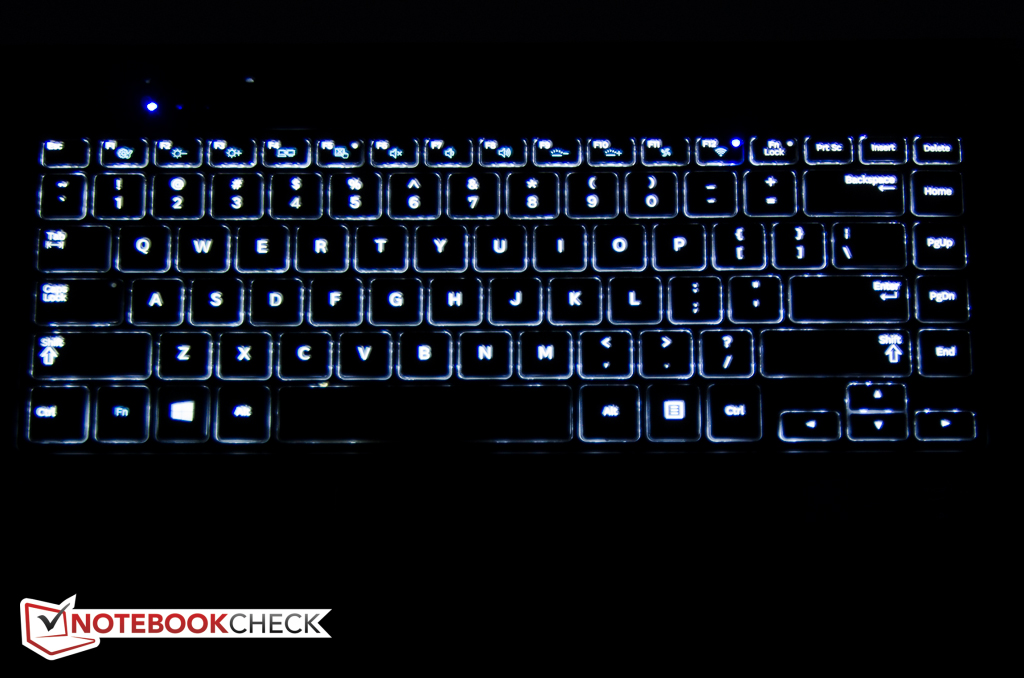

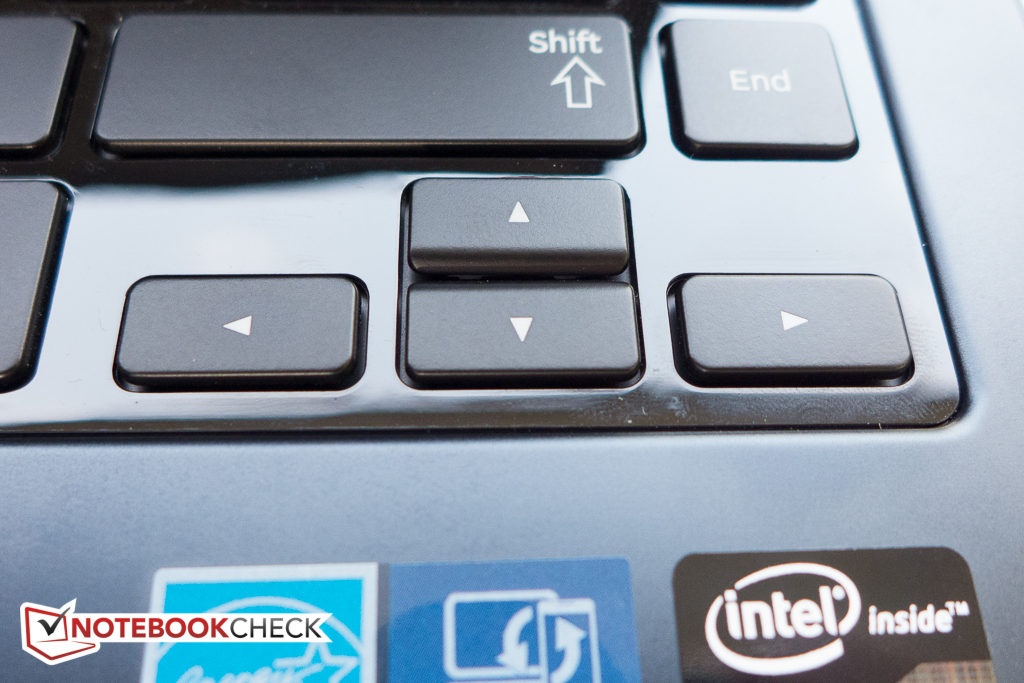

Обычная чиклетная клавиатура обеспечивает комфортный набор текста благодаря неплохим рабочим характеристикам. Большая часть кнопок квадратные, 15 x 15 мм. Отдача клавиш, как и глубина их хода, вполне достаточны, а еще есть подсветка для работы в темноте.

Большая сенсорная панель от Elan (130 x 68 мм) не имеет выделенные 'мышиных' кнопок, сама поверхность кликпада воспринимает нажатия, левые и правые, в зависимости от того, где кликнуть. Поддерживаются и мультитач-жесты, для Windows 8 это полезно...

... Как и возможность управлять ультрабуком напрямую с дисплея, ведь он тоже сенсорный. Поддерживается до 10 касаний в разных точках экрана одновременно. Реакция на касание моментальна, проблем с точностью восприятия нет никаких. Красота!

Дисплей

Глянцевая TN-матрица производства компании AOU имеет разрешение 1366x768 точек и измеряется 14 дюймами в диагонали. При первом же включении устройства становится заметно, что экран неестественно тусклый, и результаты измерений подтверждают это: 153 Кд/м2 - это немного даже для дешевых дисплеев. Самые качественные матрицы, даже не обязательно IPS, обеспечивают вплоть до 500 Кд/м2. В помещении разница в яркости подсветки не очень заметна, но вот при работе под солнечным светом освещенность будет недостаточной, из-за этого пользователю придется постоянно вглядываться в изображение.

160.8
cd/m²
159
cd/m²
161.8
cd/m²
154
cd/m²
158.6
cd/m²
152.8
cd/m²
140.3
cd/m²
151.9
cd/m²
139.4
cd/m²
Равномерность подсветки экрана
AUO B140XTN03.1
Gossen Mavo-Monitor
Максимум: 161.8 cd/m² В среднем: 153.2 cd/m²
Равномерность подсветки: 86 %
От батареи: 159 cd/m²
Контрастность: 115:1 (Уровень чёрного: 1.374 cd/m²)
ΔE Color 7.55 | 0.6-29.43 Ø6
ΔE Greyscale 8.2 | 0.64-98 Ø6.2
47.25% AdobeRGB 1998 (Argyll 3D)
Gamma: 2.05

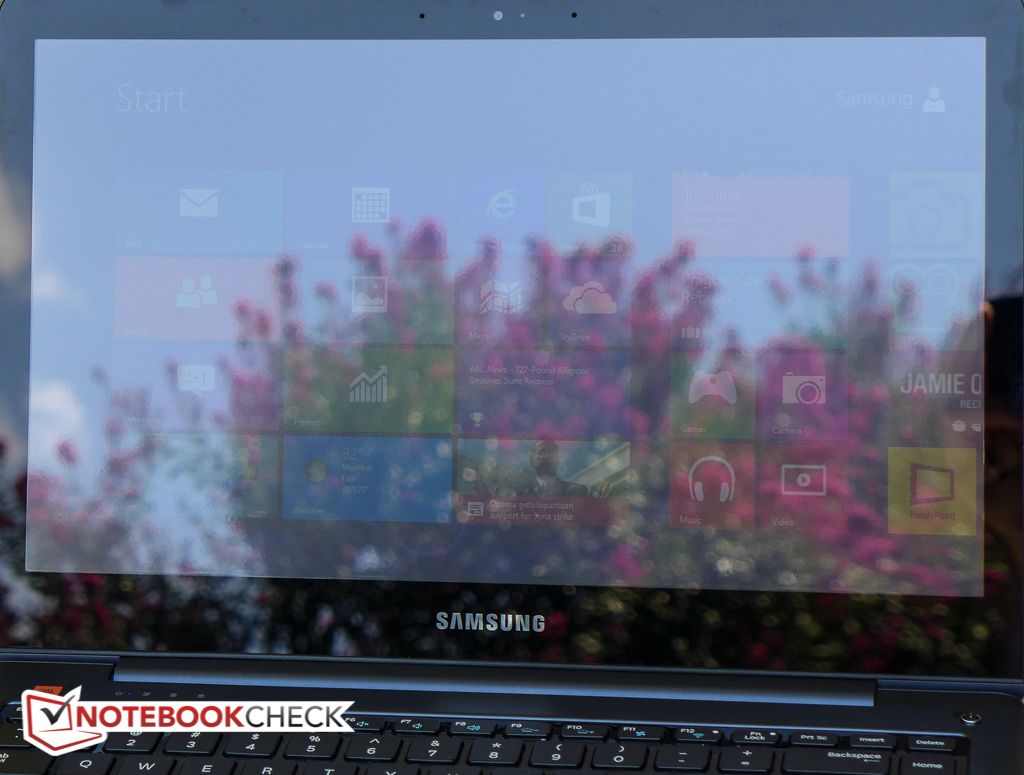

Действительно, пользоваться ATIV Book 5 при естественном освещении просто невозможно. Глянцевое покрытие создает множество отражений, саму картинку на экране видно очень плохо. Данная проблема - очевидная недоработка со стороны Samsung, а также попытка сэкономить на покупателе.

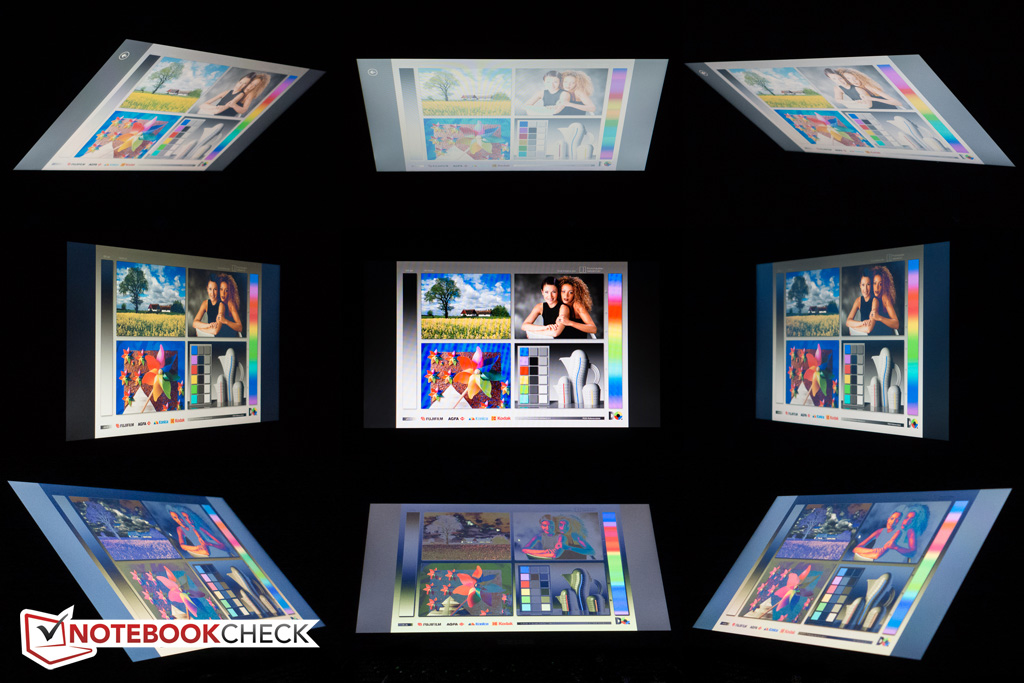

Обзорность экрана ATIV Book 5 приемлема для недорогих TN-матриц. По горизонтали пользователь может достаточно серьезно отклонить голову, а вот в вертикальной плоскости даже незначительная смена угла взора приводит к серьезным отклонениям в цветопередаче.

Кстати о цветопередаче, 70% покрытия спектра sRGB - это сравнительно неплохо, большинство ноутбуков с недорогими матрицами типа TN отображают на десять-двадцать процентов меньше цветовых оттенков. (Смотрите сравнение ICC-профиля ATIV Book 5 с результатами другими ноутбуками данного ценового сегмента, приведенное на картинках).

А вот контрастность, увы, отвратительна. Ее значение составило 115:1, черный цвет выглядит как серый, и это откровенно раздражает. Смотреть фильмы и играть в игры не очень комфортно, цвета просто смотрятся недостаточно глубоко и естественно.

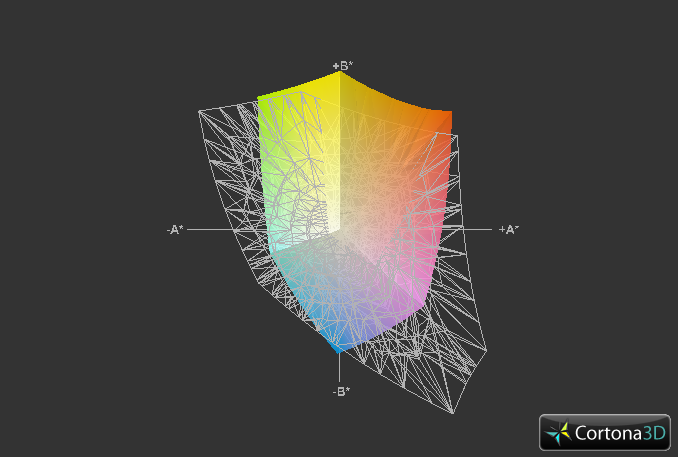

Samsung Ativ Book 5 vs. sRGB
Samsung Ativ Book 5 vs. sRGB

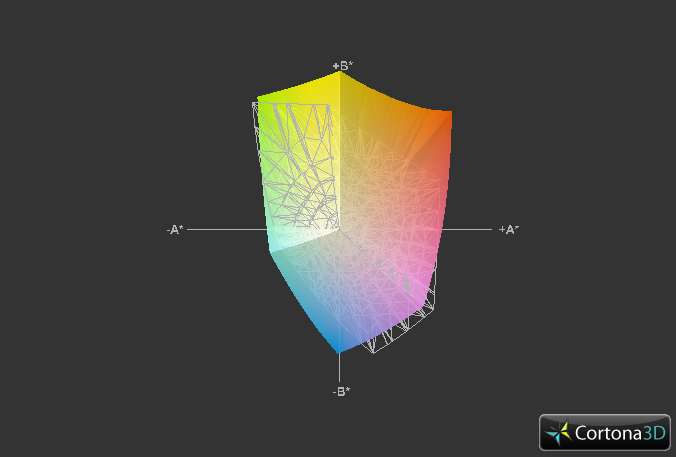

Samsung Ativ Book 5 vs. Lenovo U410 Touch
Samsung Ativ Book 5 vs. Lenovo U410 Touch
Samsung Ativ Book 5 vs. Lenovo Thinkpad S440 Touch
Samsung Ativ Book 5 vs. Lenovo Thinkpad S440 Touch

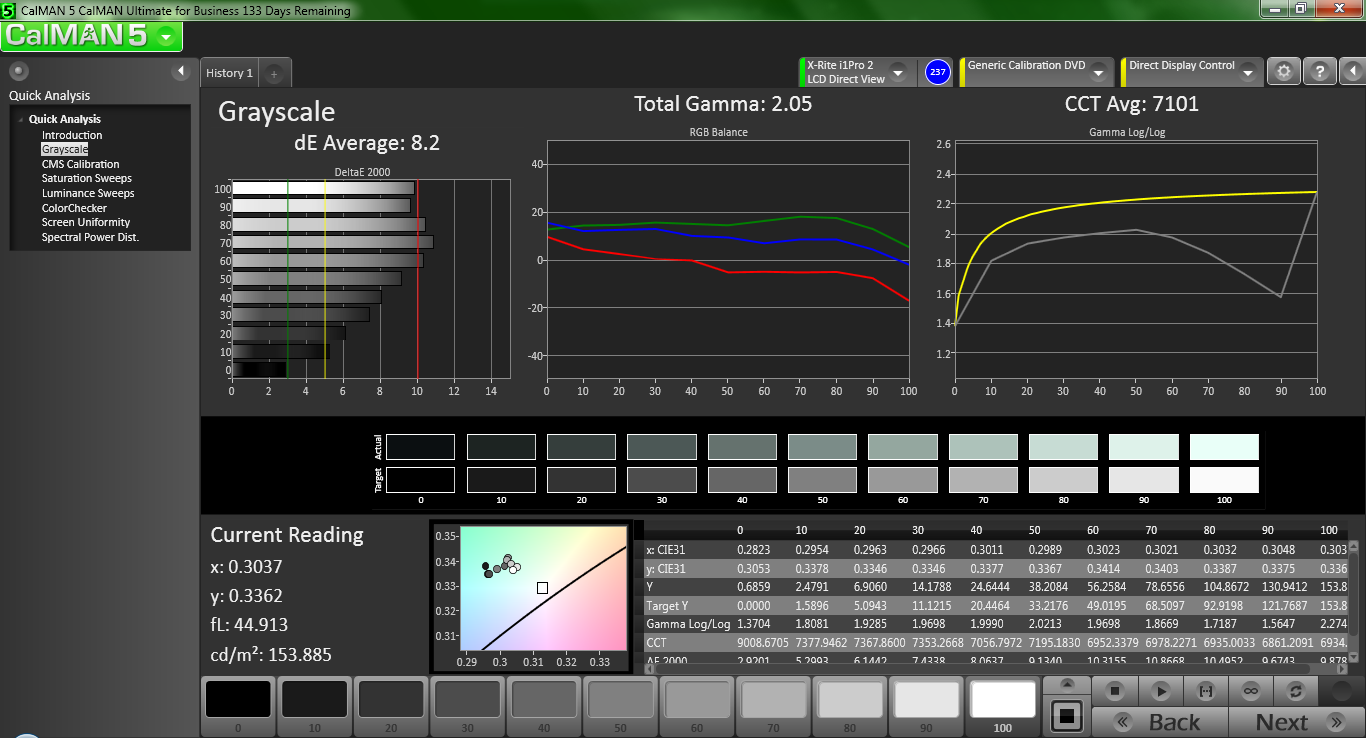

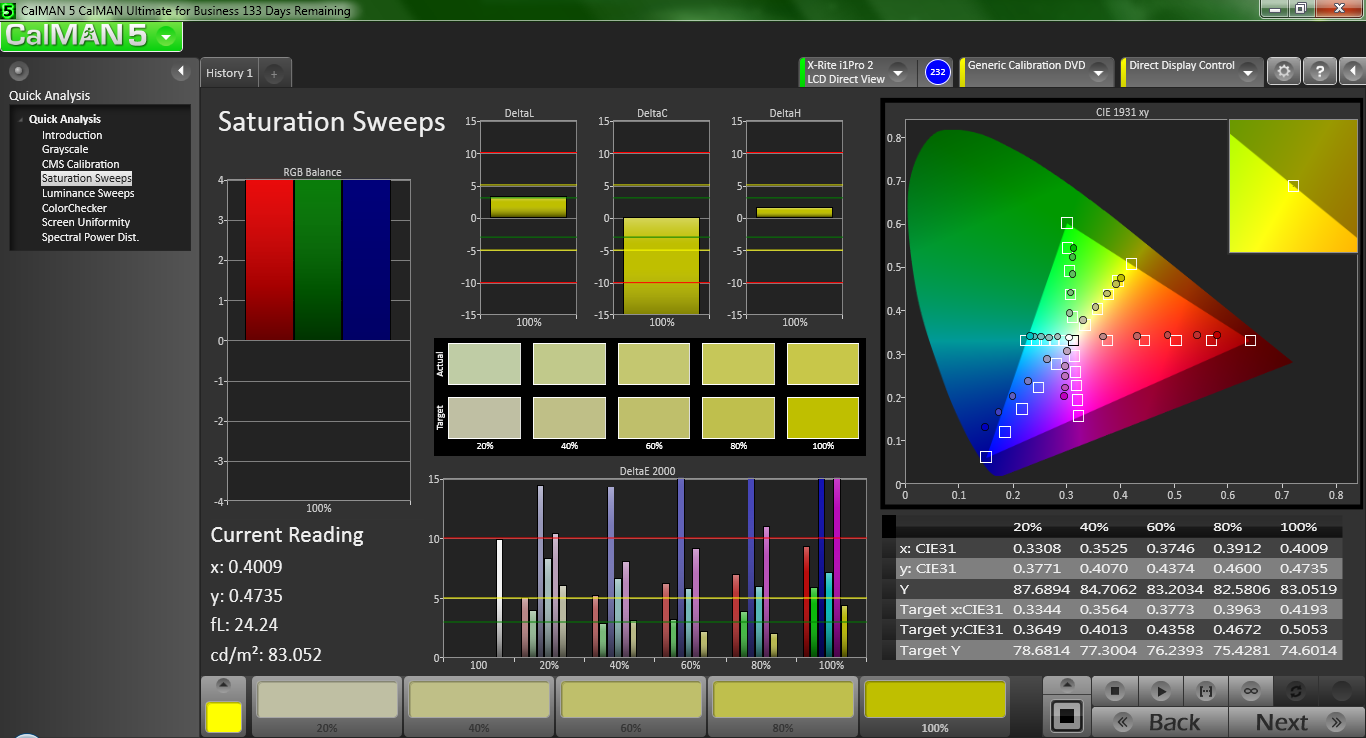

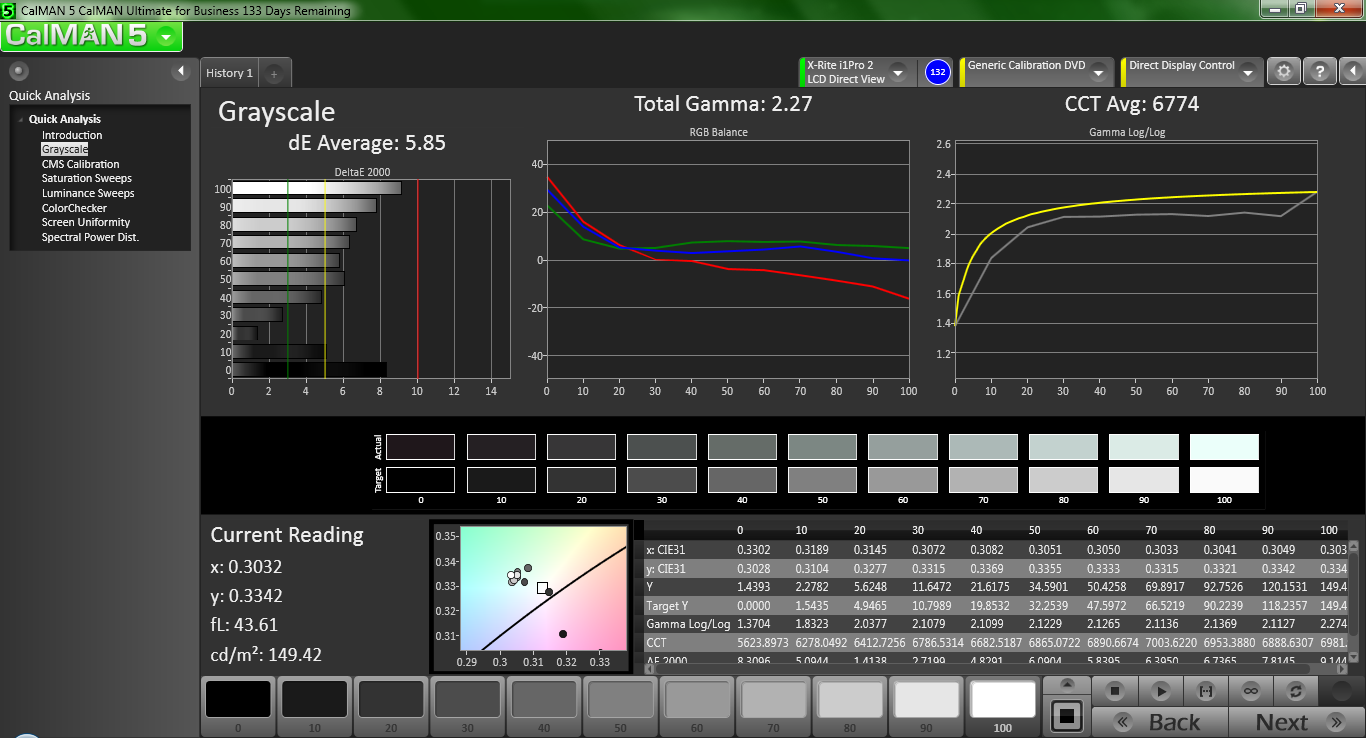

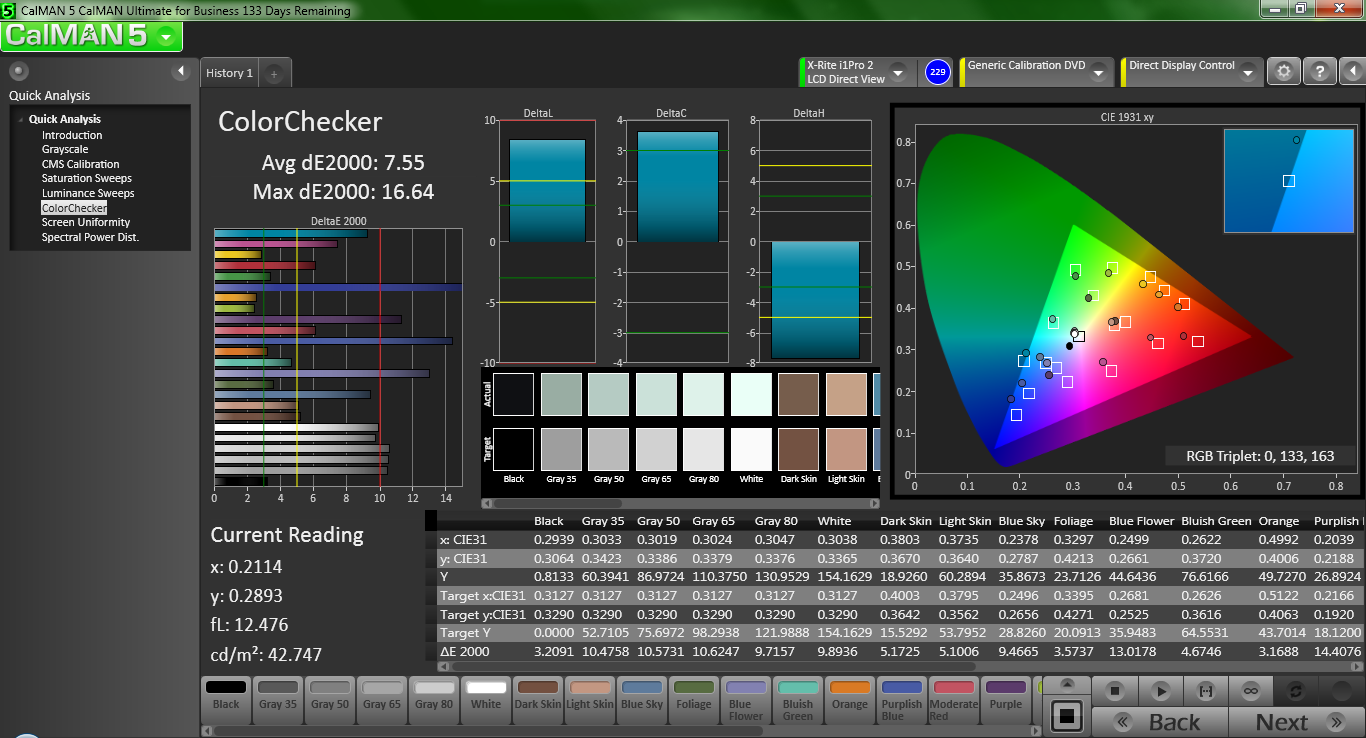

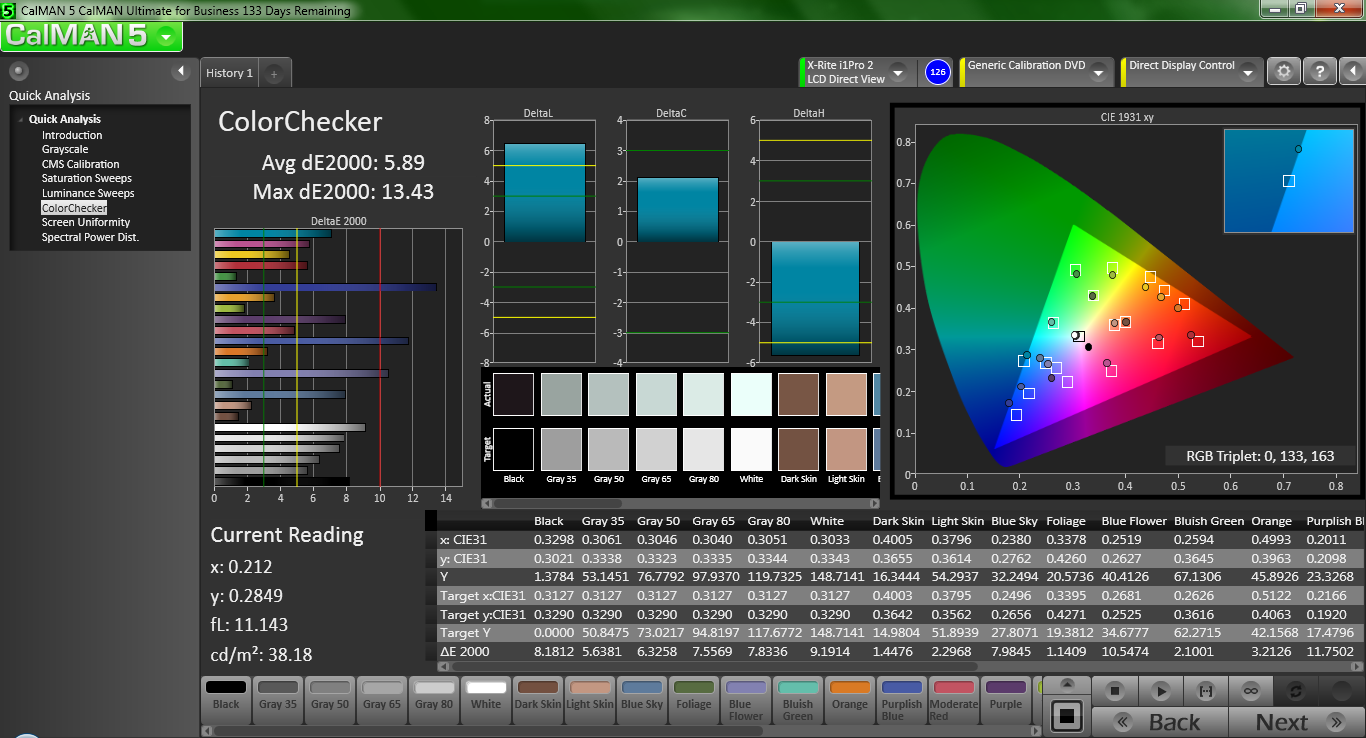

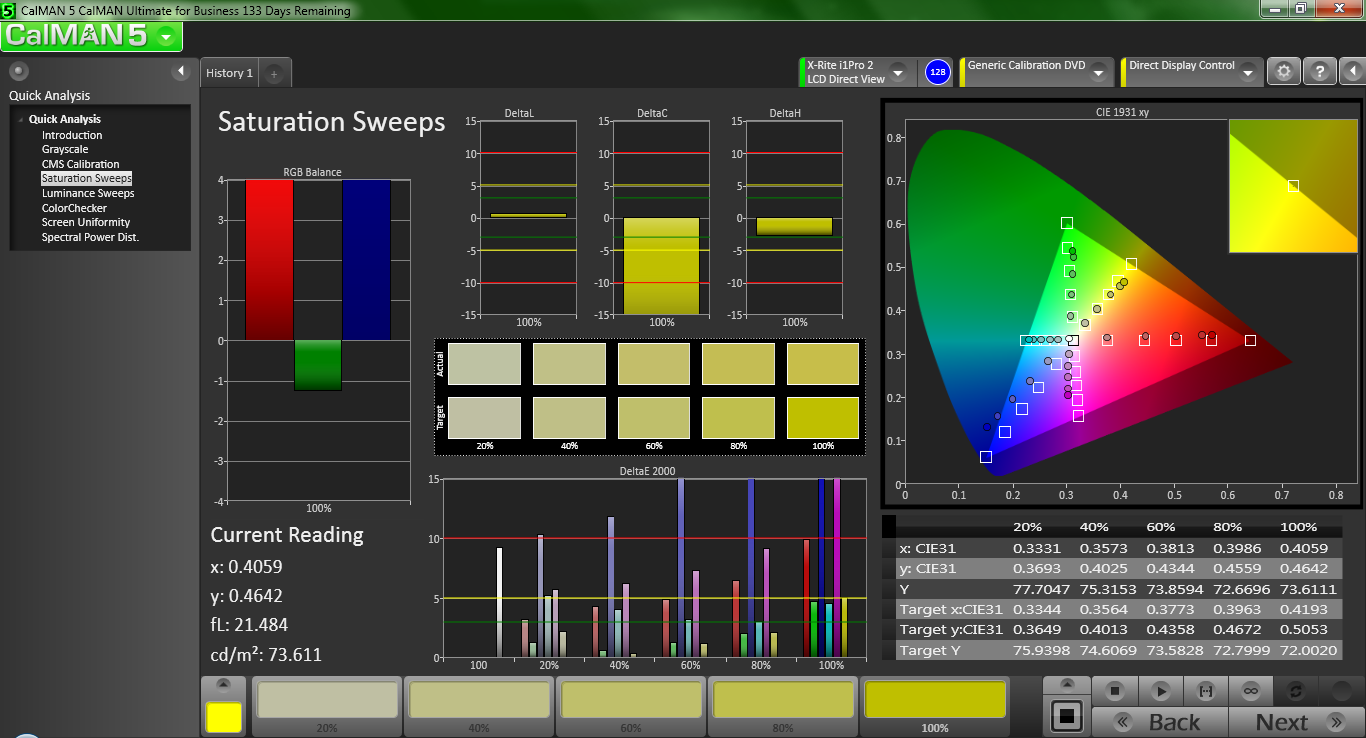

Анализ цветопередачи при помощи Calman 5 показал, что все оттенки отображаются несколько холодновато, со сдвигом в сторону синего цвета. Увы, заводская калибровка экрана ноутбука несколько напрягает глаза, так что пользователю придется откалибровать цвета самостоятельно.

Производительность

Процессор поколения Ivy Bridge, Core i5-3337U, обрабатывает данные с частотой 1.8 ГГц и имеет два физических ядра (но 4 вычислительных потока, ведь каждое ядро процессора система воспринимает как два ядра благодаря технологии Hyper Threading). При высокой нагрузке, возможно автоматическое увеличение тактовой частоты относительно штатной. CPU создан с использованием 22-нанометрового техпроцесса и имеет 3 Мбайта кэша третьего уровня.

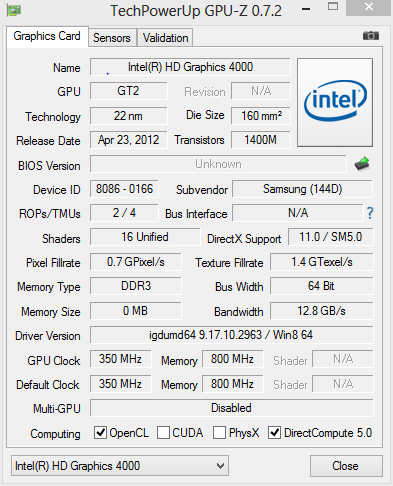

Графическое ядро, Intel HD 4000 (350-1100 МГц), установлено на одном чипе с процессором и не имеет собственной видеопамяти (используется часть оперативной). Дискретного видеоадаптера в ультрабуке не установлено.

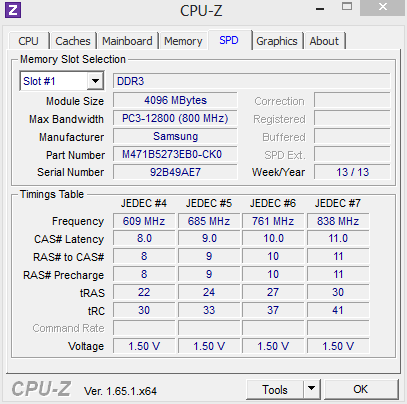

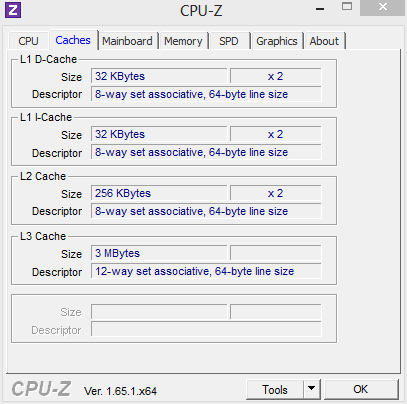

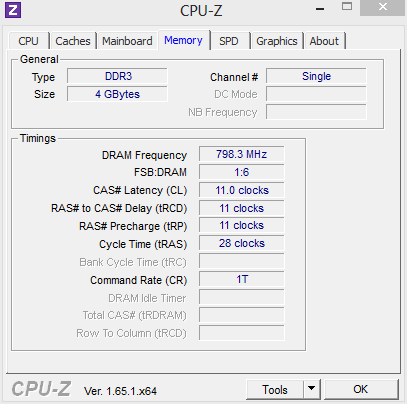

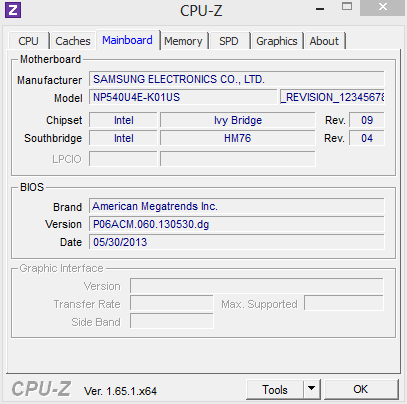

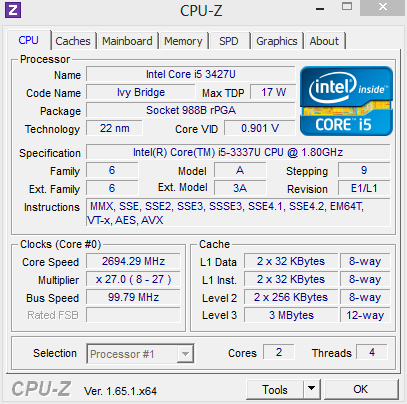

Системная информация: Samsung ATIV 540U4E-K01US

Intel Core i5-3337U потребляет не более 17 Вт электроэнергии - в эту цифру входит и то количество электричества, которое требуеся для работы видеоадаптера. Максимальная частота процессора может составлять 2.5 ГГц для обоих ядер, если, конечно, охлаждение позволяет.

Суть маленького казуса ситуации заключается в том, что компания Intel уже выпустила новое поколение своих процессоров (Haswell). Потому Sandy Bridge, Ivy Bridge и иже с ними стоит честно считать морально устаревшими, пусть они и уступают всего 10-15% в производительности.

Тем не менее, ATIV Book 5 показал достаточно неплохое быстродействие, вполне сравнимое с устройствами средней и нижней ценовой категории на базе того же процессор i5-3337U. Его производительности хватит почти для всех задач, включая Интернет-сёрфинг и работу с графическими редакторами. Хотя не стоит забывать, что основная задача данного CPU - экономить заряд аккумулятора, а не устанавливать рекорды быстродействия.

Видеочип, HD 4000, поддерживает аппаратное декодирование HD-видео и несколько дополнительных полезных функций (например, QuickSync, которая позволяет конвертировать фильмы в форматы DVD и H.264 за считанные минуты). Производительность HD 4000 в играх должна устроить всех пользователей, кто не причисляет себя к хардкорным геймерам. Иными словами, на тестовом ультрабуке можно было запустить любую игру, но чаще всего лишь со средними или низкими установками качества изображения.

Cinebench R10 Rendering Single 32Bit
3687
Cinebench R10 Rendering Multiple CPUs 32Bit
7683
Cinebench R10 Shading 32Bit
5201
Cinebench R10 Rendering Single CPUs 64Bit
4609 Points
Cinebench R10 Rendering Multiple CPUs 64Bit
9586 Points
Cinebench R10 Shading 64Bit
5279 Points
Cinebench R11.5 CPU Single 64Bit
1.1 Points
Cinebench R11.5 CPU Multi 64Bit
2.49 Points
Cinebench R11.5 OpenGL 64Bit
13.3 fps
?
3DMark 05 Standard
7030 баллов
3DMark 06 Standard
4087 баллов
3DMark Vantage P Result
2815 баллов
3DMark 11 Performance
599 баллов
3DMark Ice Storm Standard Score
32270 баллов
3DMark Cloud Gate Standard Score
3370 баллов
3DMark Fire Strike Score
440 баллов
?
мин. сред. выс. макс.
Anno 2070 (2011) 33.718.412.4fps
Fifa 13 (2012) 83.1951.1735.41fps

500-гигабайтный жёсткий диск тестового ультрабука, Seagate Momentus Thin ST500LT012-9WS142, поддерживается 24-гигабайтным твердотельным накопителем SanDisk i100, который используется в качестве кэш-памяти.

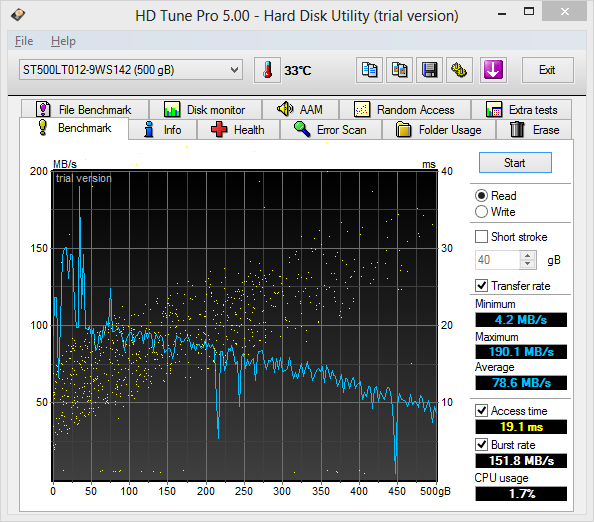

По мнению HDTune, быстродействие данной 'парочки' довольно невысоко, всего лишь около 80 Мбайт/сек, да и время случайного доступа не впечатляет. Однако, стоит учесть, что кэш значительно ускоряет лишь те операии с файлами, которые повторялись неоднократно. К тому же, особо умелые пользователи могут попробовать использовать SSD-накопитель не  в качестве кэша, а в качестве самостоятельного носителя для операционной системы и важнейших программ - это уж точно принесет существенный рост скорости.

Seagate Momentus Thin ST500LT012-9WS142 + 24 GB SanDisk i100 SSD
Мин. скорость передачи данных: 4.2 MB/s
Макс. скорость передачи данных: 190.1 MB/s
Средняя скорость передачи данных: 78.6 MB/s
Время случайного доступа: 19.1 ms
Пиковая скорость: 151.8 MB/s
Использование процессора: 1.7 %

Суммарная производительность всех компонентов системы, по мнению бенчмарков от Futuremark, оказалась достаточно неплохой, хотя устройства с SSD-накопителем или же проессором Intel Haswell все равно впереди. Стоит отдельно отметить, что от аккумулятора ультрабук работает абсолютно так же, как и при подключении к сети.

4.8
Оценка Windows 8
Процессор
Операций в секунду
6.9
Память (RAM)
Операций с памятью в секунду
5.9
Графика
Производительность рабочего стола для Windows Aero
4.8
Графика в играх
3D-графика
6.3
Жесткий диск
Скорость передачи данных диска
5.9

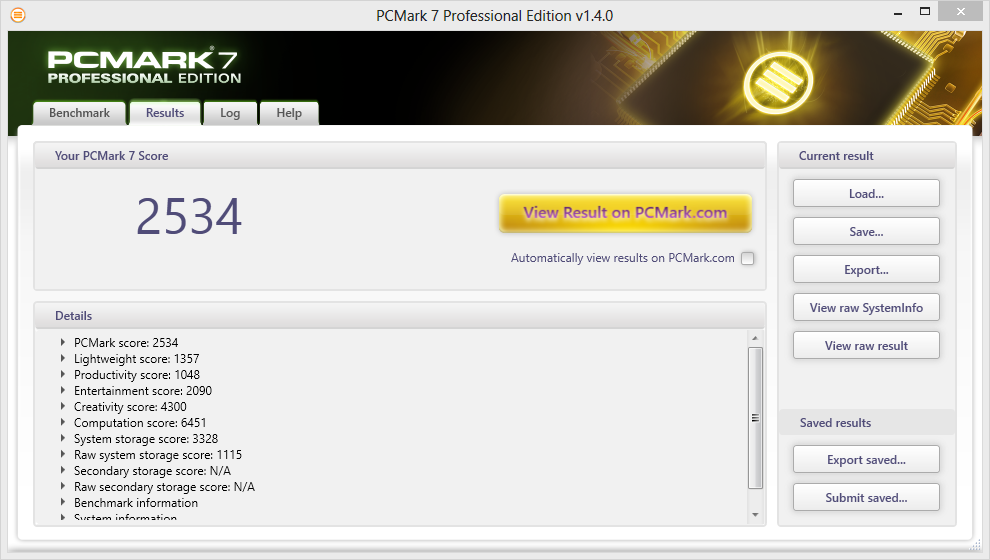

PCMark 7 Score
2534 баллов
?

Шумовые и температурные показатели

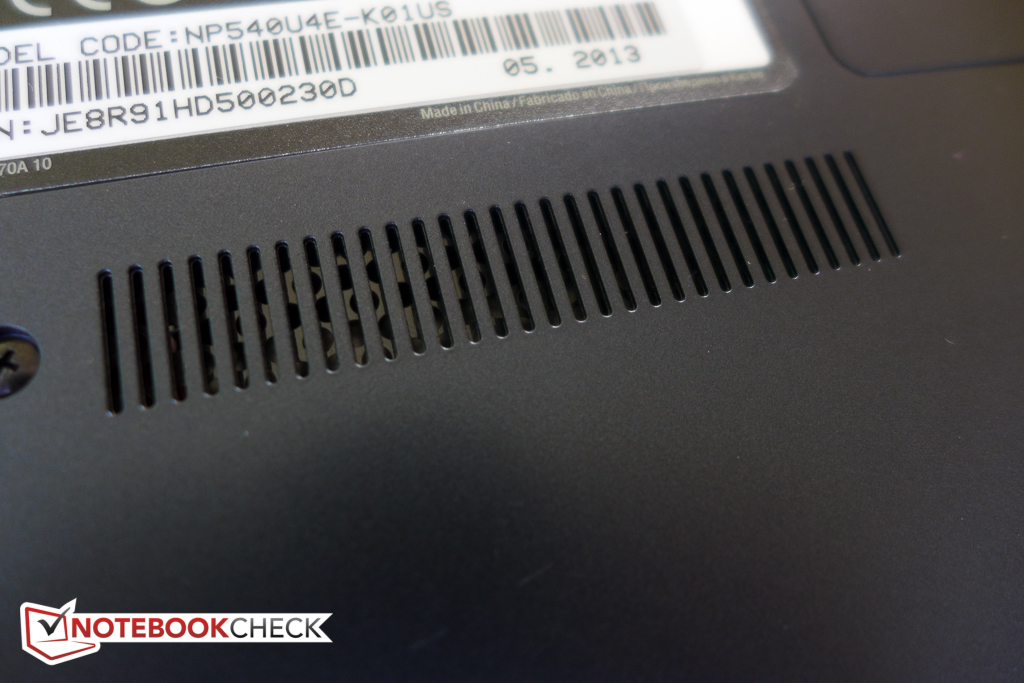

Система охлаждения устройства (тепловые трубки, радиаторы и вентилятор) могла бы быть немного улучшена. Говорим мы это потому, что ATIV Book 5 шумит неприлично громко для своих параметров (17-ваттный процессор и отсутствие дискретной видеокарты). Если в щадящем режиме использования ультрабук издает достаточно негромкий гул, то полная вычислительная нагрузка на CPU и GPU создает достаточно раздражающее гудение (вплоть до 40 Дб). У конкурентов дела с этим обстоят получше, да.

Уровень шума

Ожидание
30.2 / 30.3 / 30.5 дб
Нагрузка
34 / 39.7 дб
  red to green bar


30 dB
бесшумно
40 dB(A)
различимо
50 dB(A)
громко

min: dark, med: mid, max: light   BK Precision 732A (15 cm distance) (15 см от источника шума)
Макс.
 41.2 °C51.2 °C32.6 °C
 35.8 °C39.6 °C31.8 °C
 30.8 °C30.4 °C29.8 °C
Максимум: 51.2 °C
В среднем: 35.9 °C
36.8 °C55.8 °C46.2 °C
34.4 °C40.8 °C35.2 °C
30 °C30.4 °C31.4 °C
Максимум: 55.8 °C
В среднем: 37.9 °C
Блок питания (макс)  56.6 °C | Темп. воздуха 25 °C | Raytek Raynger ST
(±) При нагрузочном тестировании верх корпуса устройства нагревается в среднем до 35.9 град. Типичное значение для устройств этого же класса (Office) = 29.4 градуса (-ов).
(-) Макс. температура верха корпуса устройства составила 51.2 град. Цельсия. Типичное значение для устройств этого же класса (Office) = 33.9 градуса (-ов) при минимуме в 21.2 град. и максимуме в 62.5 град.
(-) Макс. температура дна составила 55.8 град. Цельсия. Типичное значение для устройств этого же класса = 36.4 градуса (-ов).
(±) При отсутствии вычислительной нагрузки верх корпуса устройства нагревается в среднем до 32.5 град. Типичное значение для устройств этого же класса = 29.4 градуса (-ов).
(+) Палуба на ощупь: Прохладно (30.8 град. Цельсия).
(-) Средняя температура палубы у похожих моделей составила 28.1 град. Цельсия, это -2.7 градуса (-ов) разницы.

Для проверки быстродействия устройства в условиях длительной 100-процентной вычислительной нагрузки мы используем утилиты Prime95 (процессор) и FurMark (видеоадаптер).

При запуске только Prime95 процессор стабильно работал с частотой 2.5 ГГц, что неплохо. Нагрузка исключительно на графику при помощи FurMark показала, что производительность HD4000 (1050-1100 МГЦ) также не проседает без существенных на то причин. А вот одновременная нагрузка и на CPU, и на GPU демонстрирует, что система охлаждения могла бы работать и получше: частота процессора не поднимается выше 1.8 ГГц, в то время как графический чип застрял на частоте 900 МГц. Работа на полную мощность провоцирует разогрев CPU и GPU до 85 °C, что немало, хотя и далеко от критических значений (100 градусов Цельсия или более).

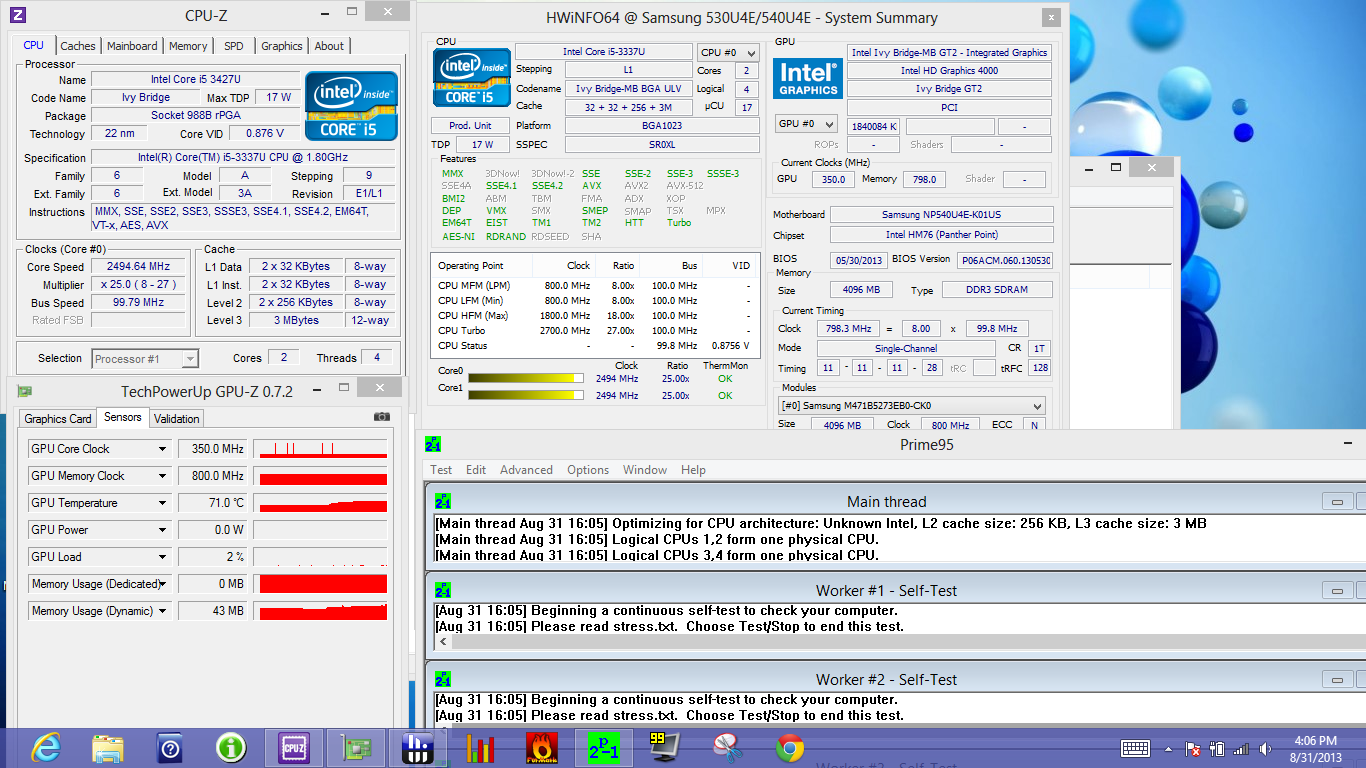

Запуск Prime95
Запуск Prime95

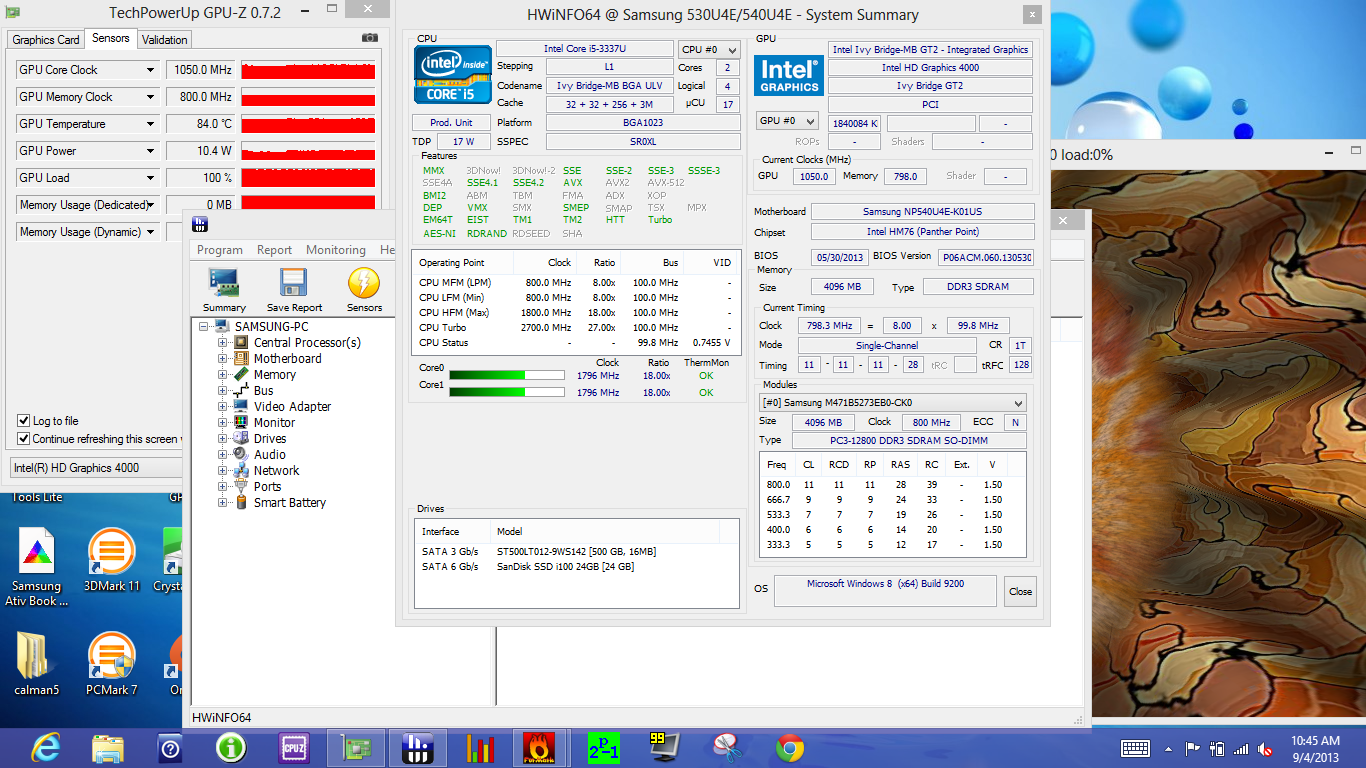

Запуск Furmark
Запуск Furmark

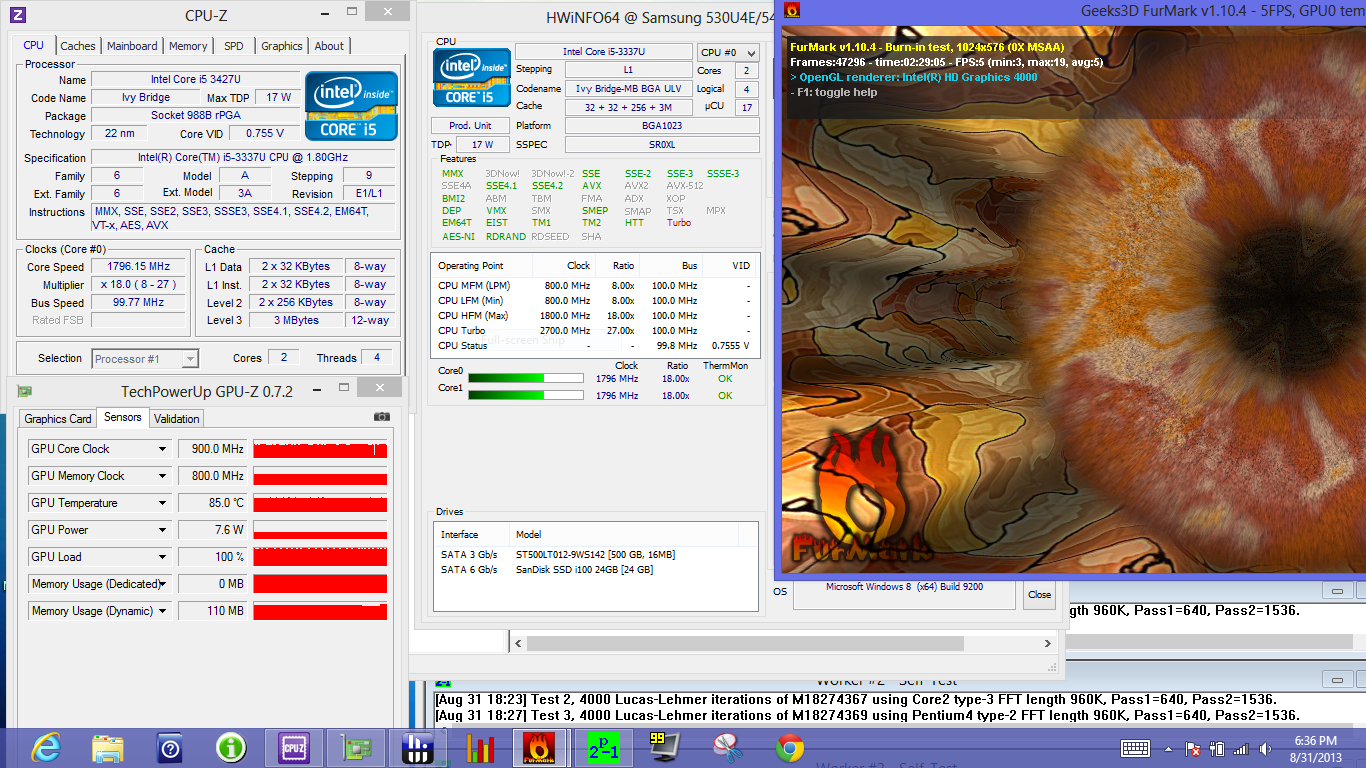

Prime95 и Furmark одновременно
Prime95 и Furmark одновременно

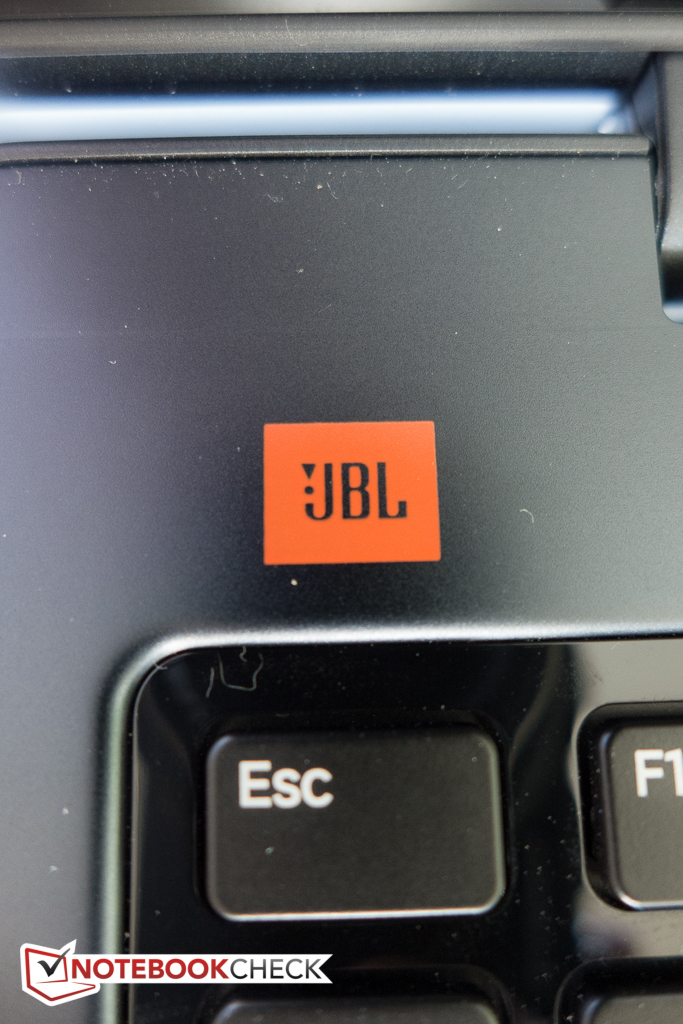

Разработанная компанией JBL (Harman Kardon) стереоакустика расположена в нижней части корпуса ноутбука и отрабатывает на все 100 процентов. Звук громкий, детализированный, слышны даже низкие частоты в верхнем своем диапазоне (150-300 Гц). Другие ультрабуки, почти все, похвастать такой же заслугой не могут. Разумеется, при необходимости можно использовать внешнюю акустическую систему (аналоговый выход 3.5 мм, USB-карта или же цифровой аудиосигнал по  HDMI).

Автономная работа

Ativ Book 5 оснащен достаточно мощной литий-ионной батареей вместительностью 3780 мА*ч (57 Вт*ч). Другие устройства чаще всего имеют значительно менее ёмкий аккумулятор (около 40 Вт*ч). Впрочем, данный факт все равно не очень-то помогает ATIV Book 5 - его энергопотребление, даже в режиме простоя, несколько завышенно.

Пользователь может рассчитывать на 3-5 часов работы в комфортных условиях (включенные беспроводные интерфейсы и приемлемая яркость), или на 6-8 часов работы в режиме строжайшей экономии.

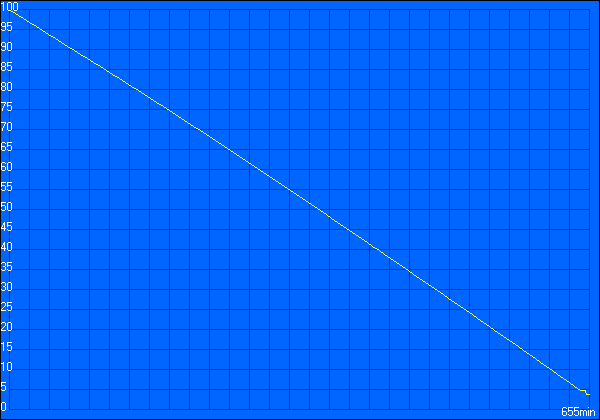

Макс. время работы от аккумулятора
Макс. время работы от аккумулятора

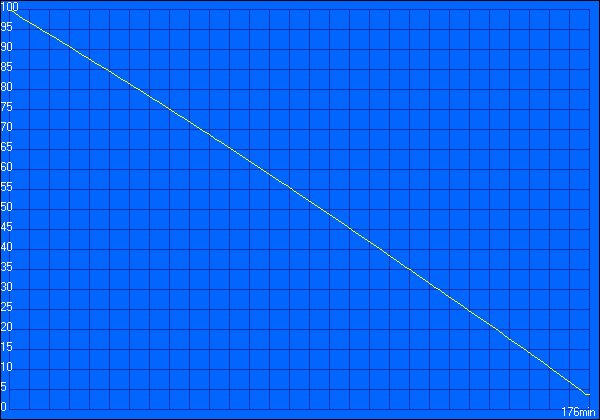

Минимальное время работы
Минимальное время работы
Работа в Интернете через WiFi
Работа в Интернете через WiFi
Автономная работа
Без нагрузки
10час. 55мин.
Интернет через WiFi
5час. 17мин.
Макс. расход энергии
2час. 56мин.

Вердикт

Samsung ATIV Book 5 является достаточно неплохим устройством на базе Windows 8, с сенсорным экраном и качественным алюминиевым корпусом. Однако, некоторые крайне существенные недостатки () могут и отпугнуть потенциального покупателя.

Сегодня в обзорн: Samsung Ativ Book 5 540UE4-K01
Сегодня в обзорн: Samsung Ativ Book 5 540UE4-K01

Характеристики

Samsung ATIV 540U4E-K01US (ATIV Book 5 Серия)
Процессор
Графический адаптер
Intel HD Graphics 4000, Ядро: 350 МГц
Оперативная память
4096 Мбайт
Дисплей
14 дюйм. 16:9, 1366 x 768 пикс., 10-point, AUO B140XTN03.1, TN LED, глянцевое покрытие: ✔
Материнская плата
Intel HM76 (Panther Point)
Хранение данных
Seagate Momentus Thin ST500LT012-9WS142 + 24 GB SanDisk i100 SSD, 500 Гбайт
, 5400 об/мин
Звуковая плата
Intel Panther Point PCH - High Definition Audio Controller
Интерфейсы
2 USB 2.0, 1 USB 3.0 / 3.1 Gen 1, 1 VGA, 1 HDMI, 1 слот замка Kensington, Аудиоразъёмы: Headphone/MIC combo, картридер: 3-в-1 (SD/SDHC/SDXC)
Коммуникации
Realtek RTL8168/8111 Gigabit-LAN (10/100/1000/2500/5000MBit/s), Atheros AR9485WB-EG Wireless Network Adapter (b/g/n = Wi-Fi 4), Bluetooth 4.0
Габариты
высота х ширина х глубина (мм): 20.8 x 338 x 233.9
Аккумулятор
0 Вт⋅ч литий-ион., 3780 mAh
Операционная система
Microsoft Windows 8 64 Bit
Камера
Фронтальная камера: 0.9 MP
Дополнительно
акустическая система: 2, SideSync , S Player, S Gallery, S Camera, Evernote, Samsung Recovery Solutions, Norton Internet Security (60-day trial), Norton Online Back-up (30-day trial)
Вес
1.96 Кг, адаптер питания: 262 г
Стоимость
900 евро

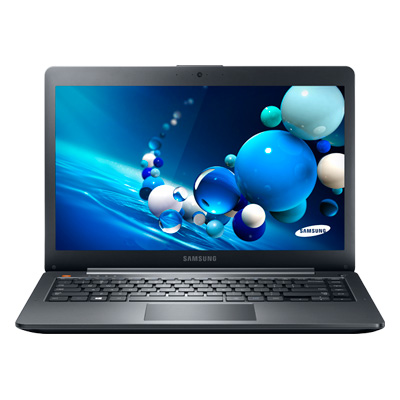

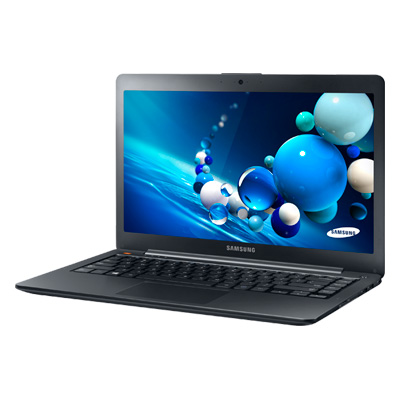

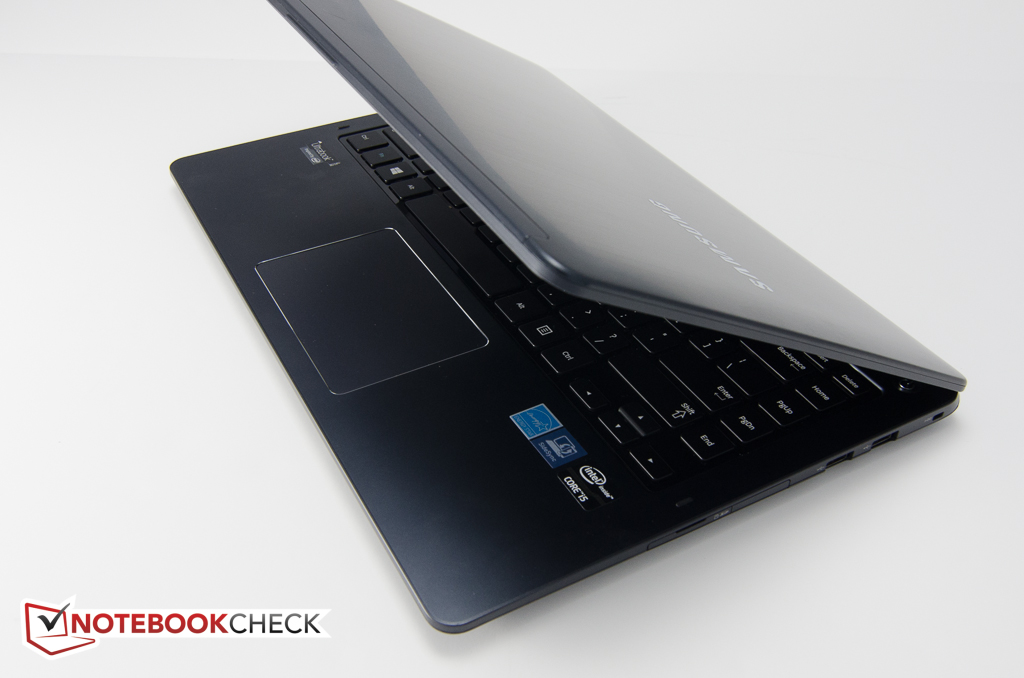

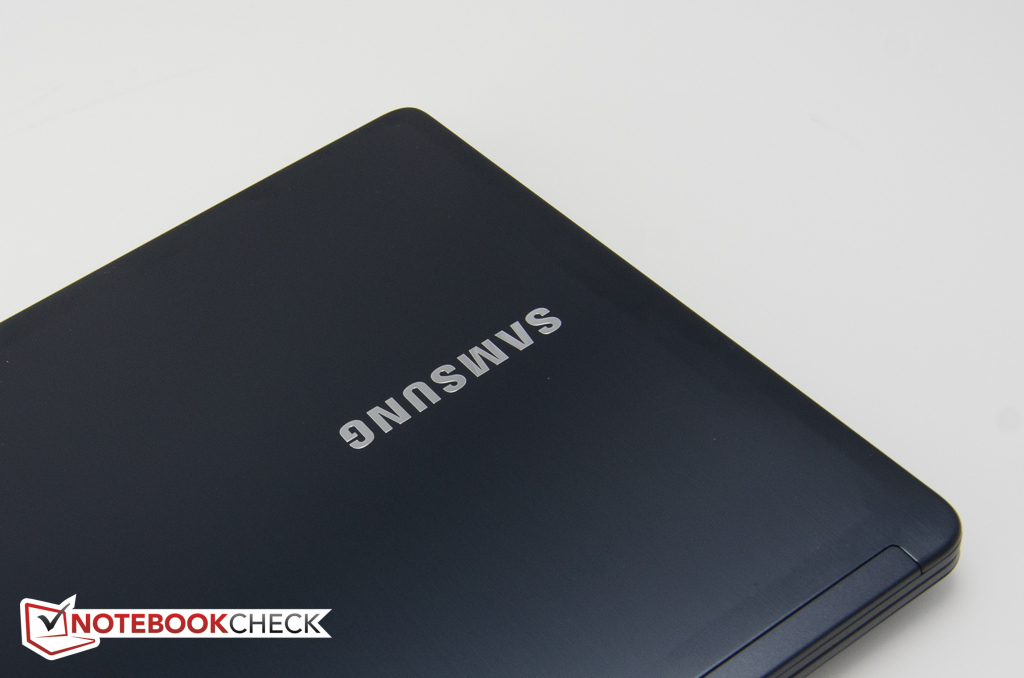

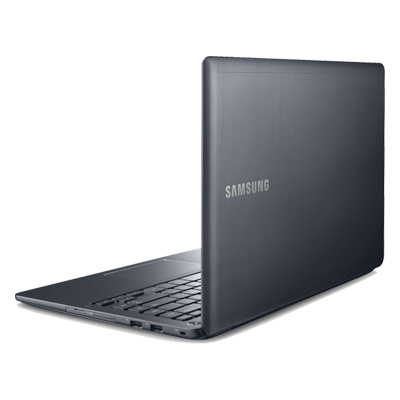

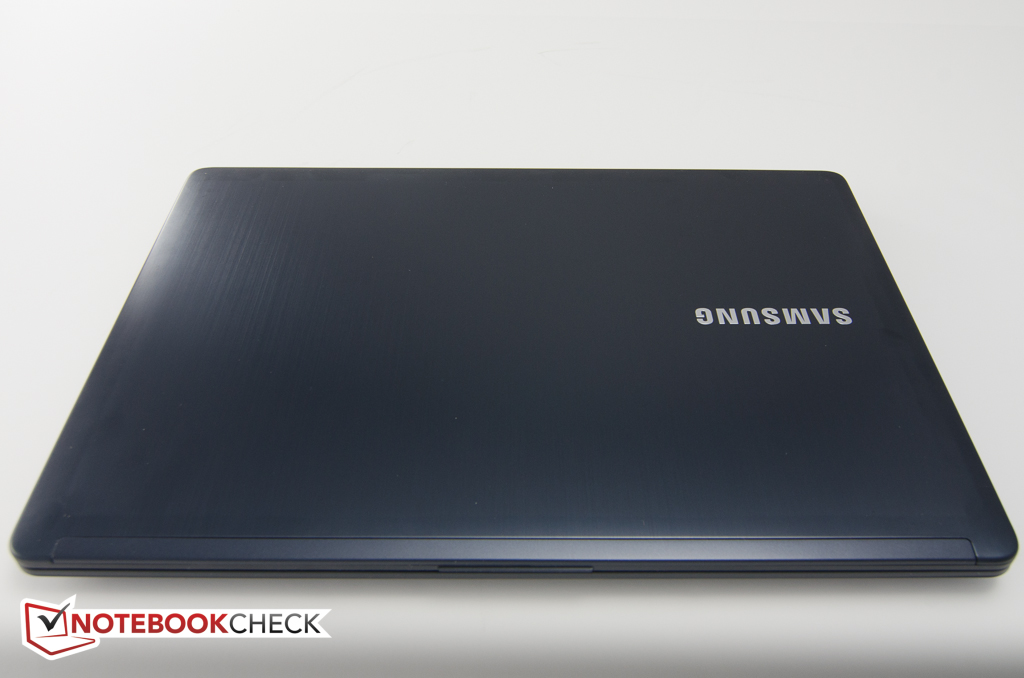

The Samsung Ativ Book 5 540UE4-K01. Смотрится неплохо
The Samsung Ativ Book 5 540UE4-K01. Смотрится неплохо

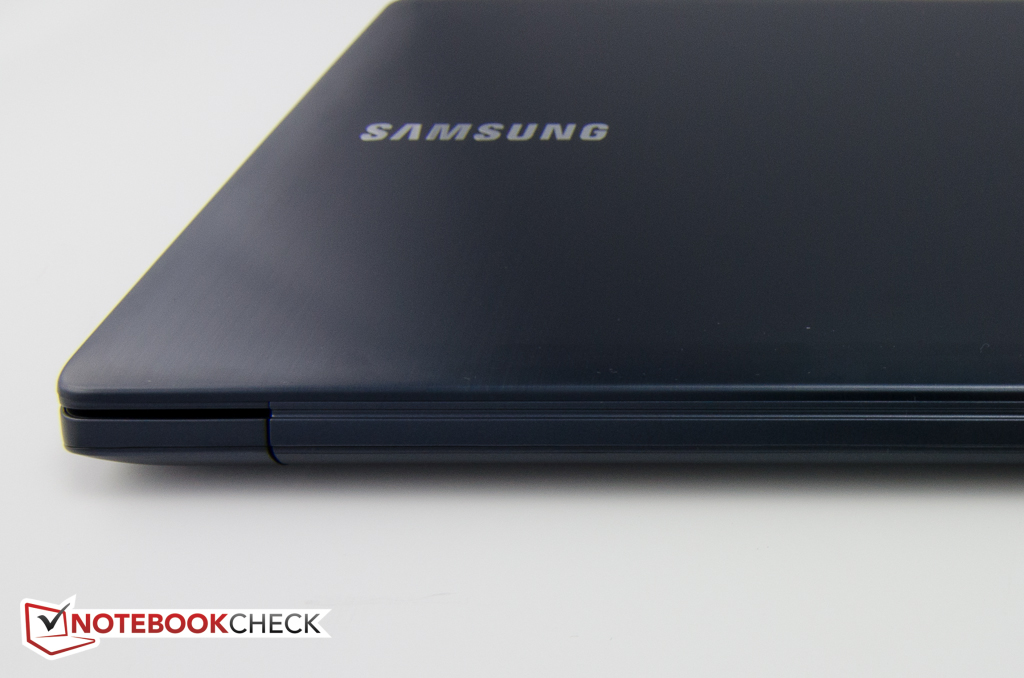

Материал корпуса - алюминий
Материал корпуса - алюминий
А также надежный полимер
А также надежный полимер

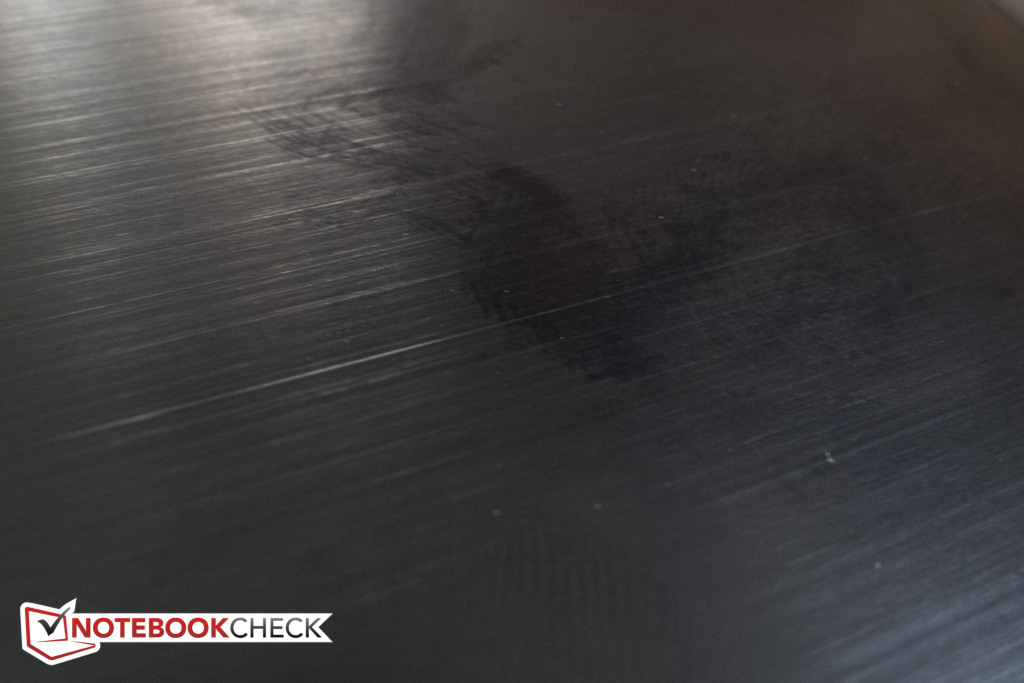

Отпечатки пальцев будут всегда.
Отпечатки пальцев будут всегда.

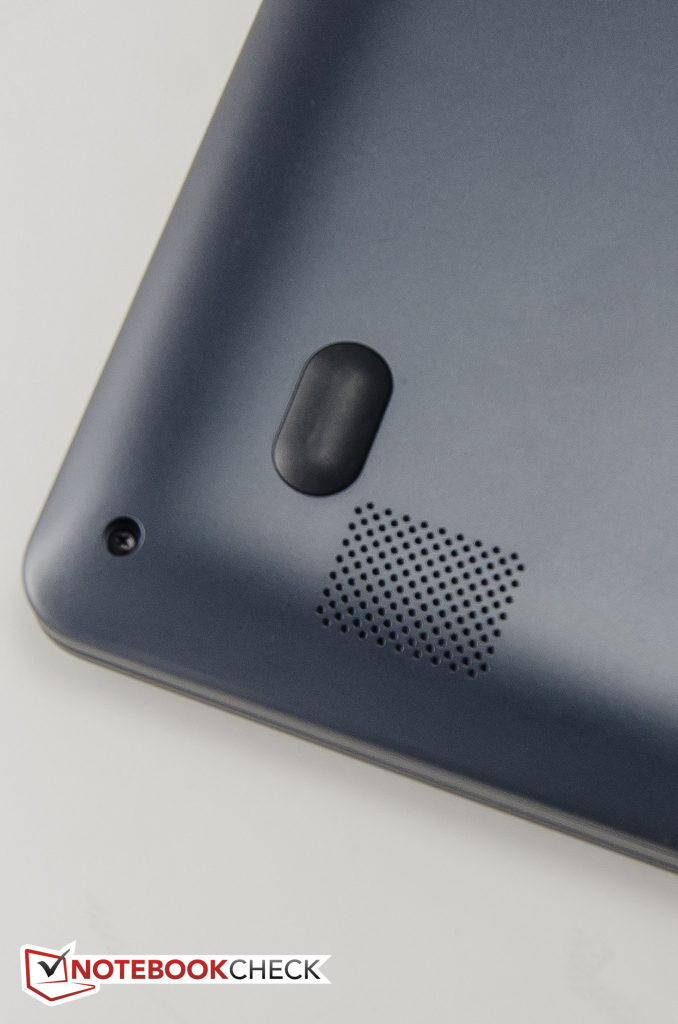

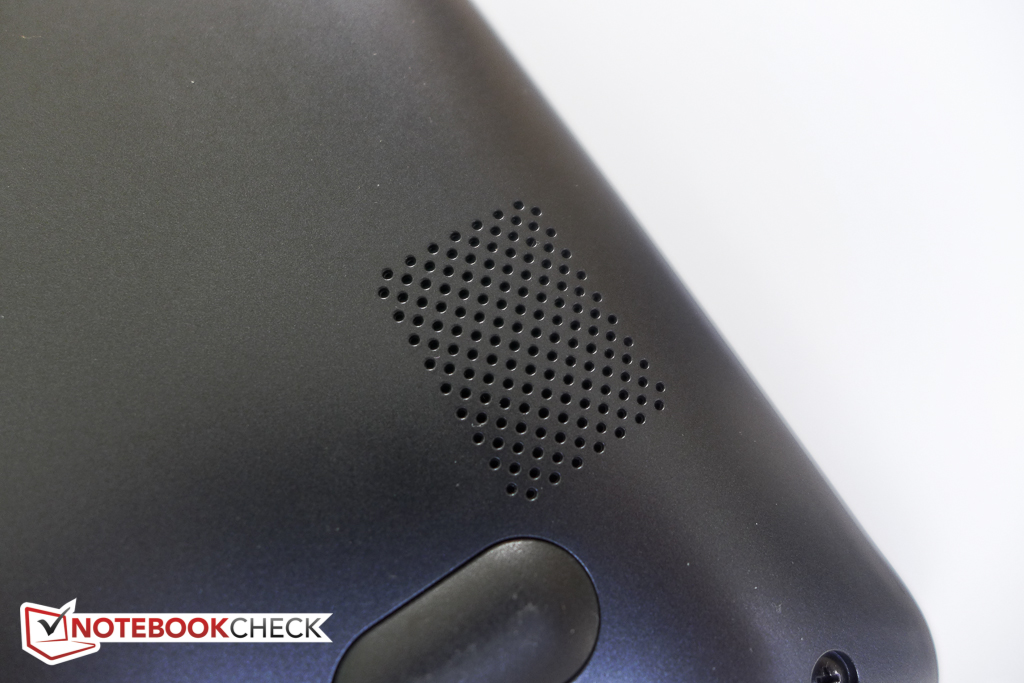

Стереодинамики (нижняя часть корпуса)
Стереодинамики (нижняя часть корпуса)
Акустика JBL, звук хорош.
Акустика JBL, звук хорош.

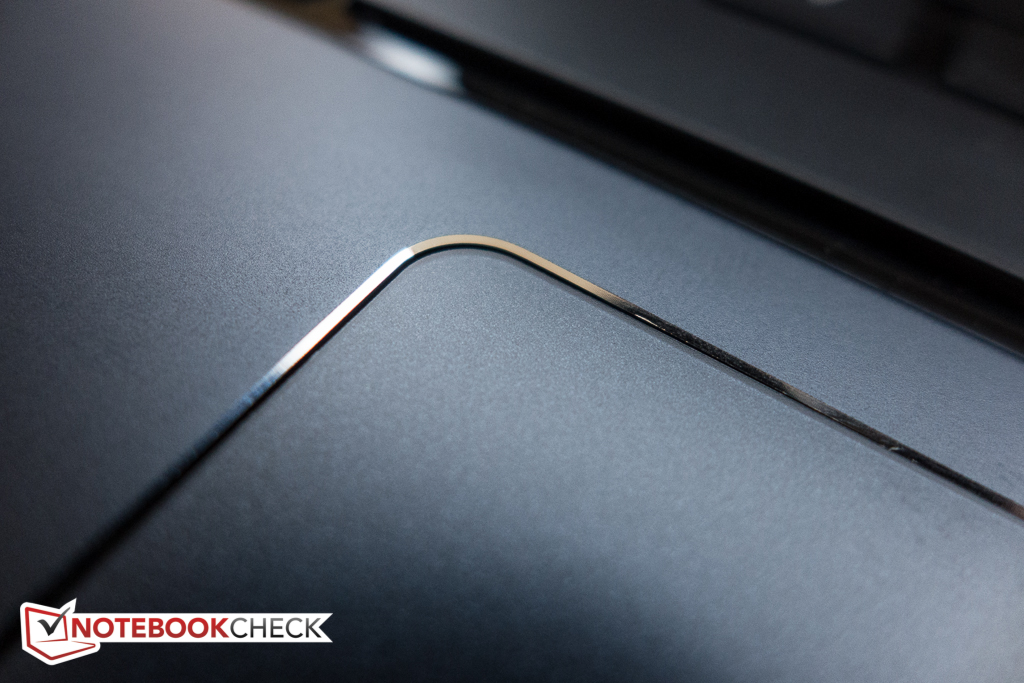

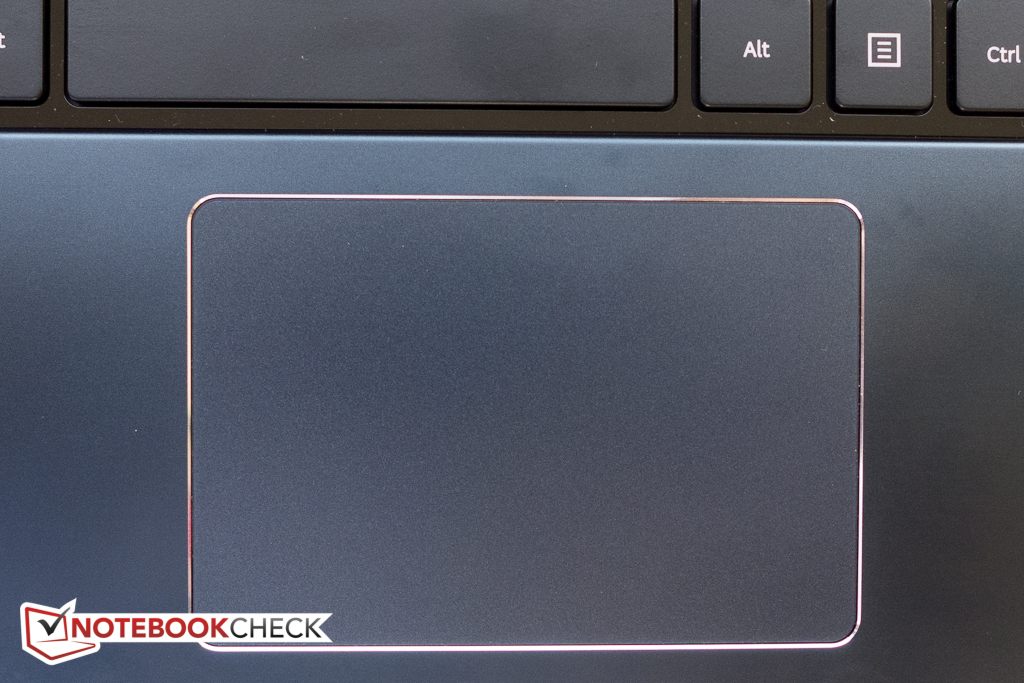

Слегка утопленная в окружающую поверхность сенсорная панель
Слегка утопленная в окружающую поверхность сенсорная панель

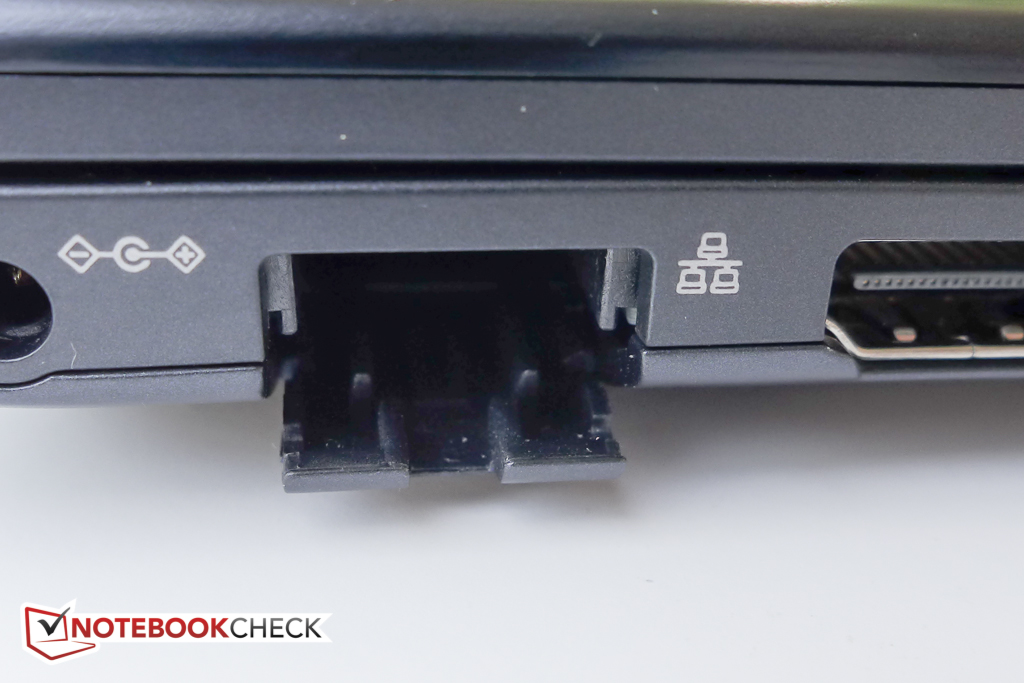

Крышка сетевого порта не выглядит долговечной
Крышка сетевого порта не выглядит долговечной

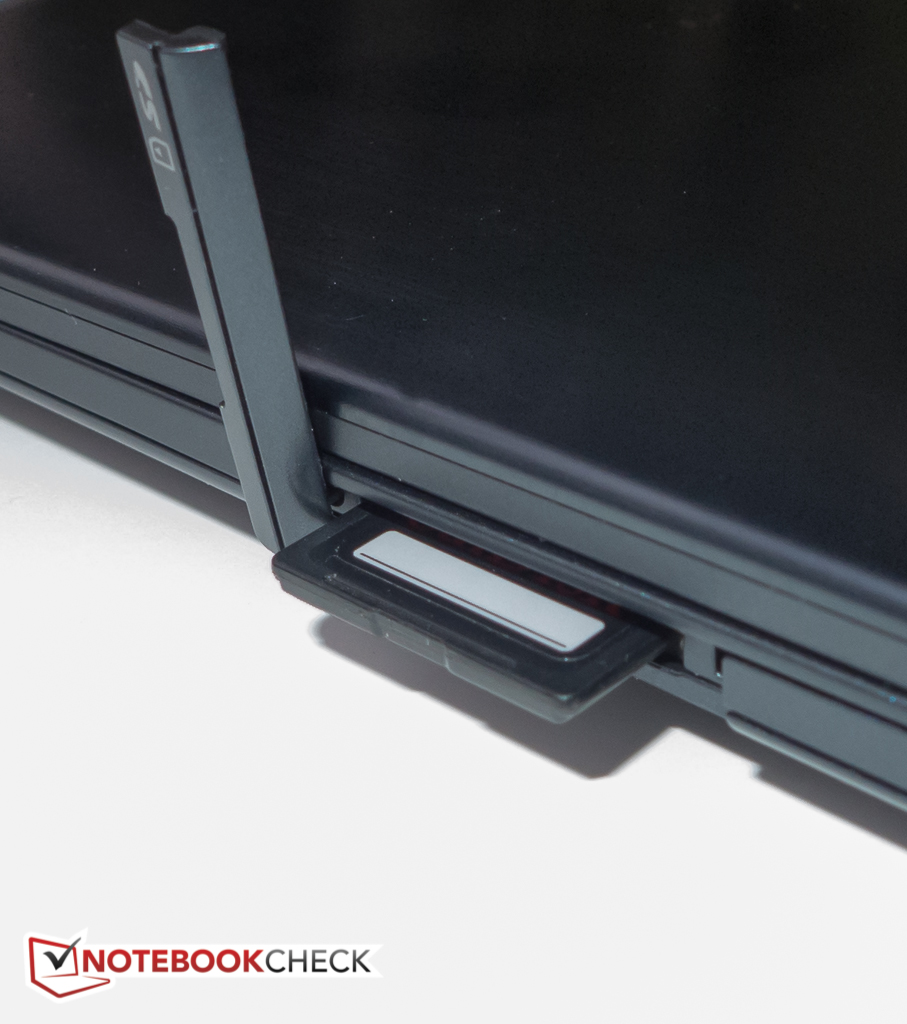

Не больно-то удобный картридер
Не больно-то удобный картридер

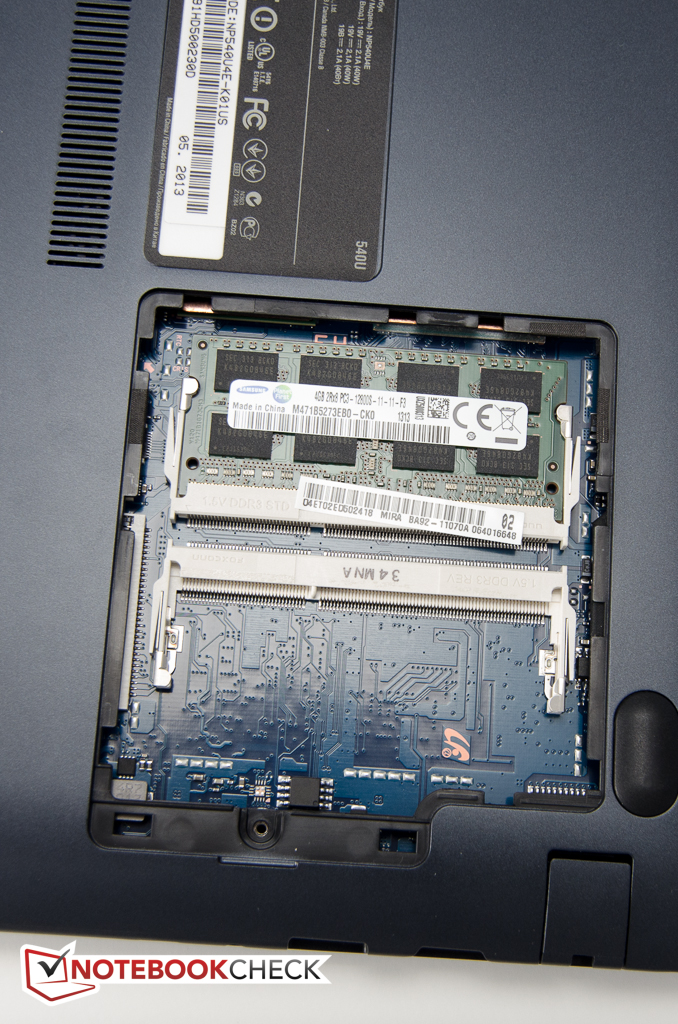

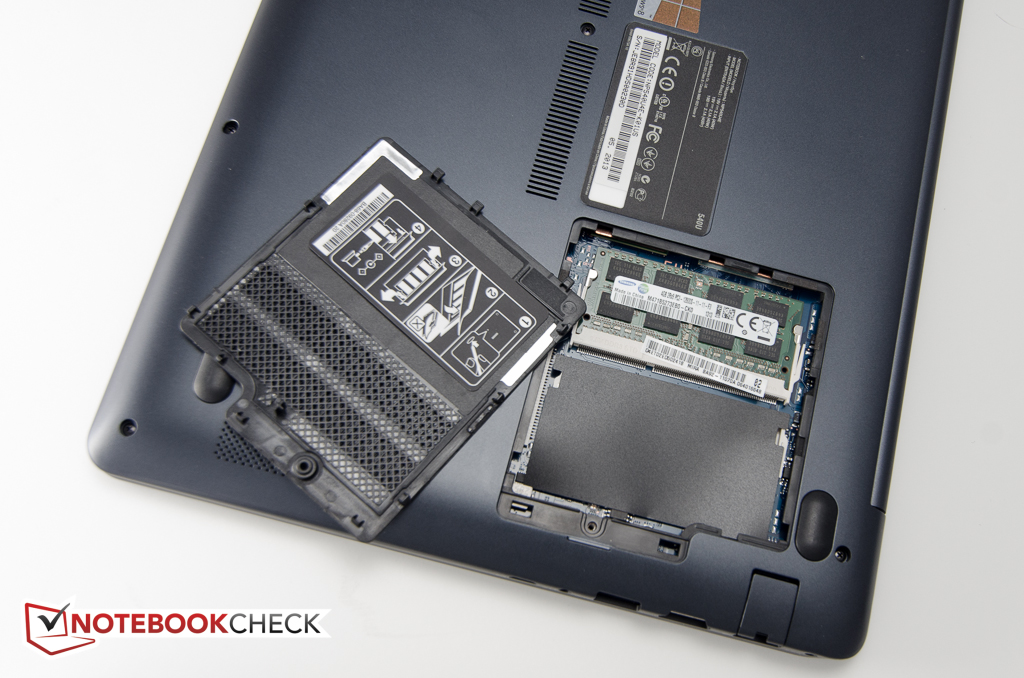

Пользователь может заменить исключительно RAM.
Пользователь может заменить исключительно RAM.

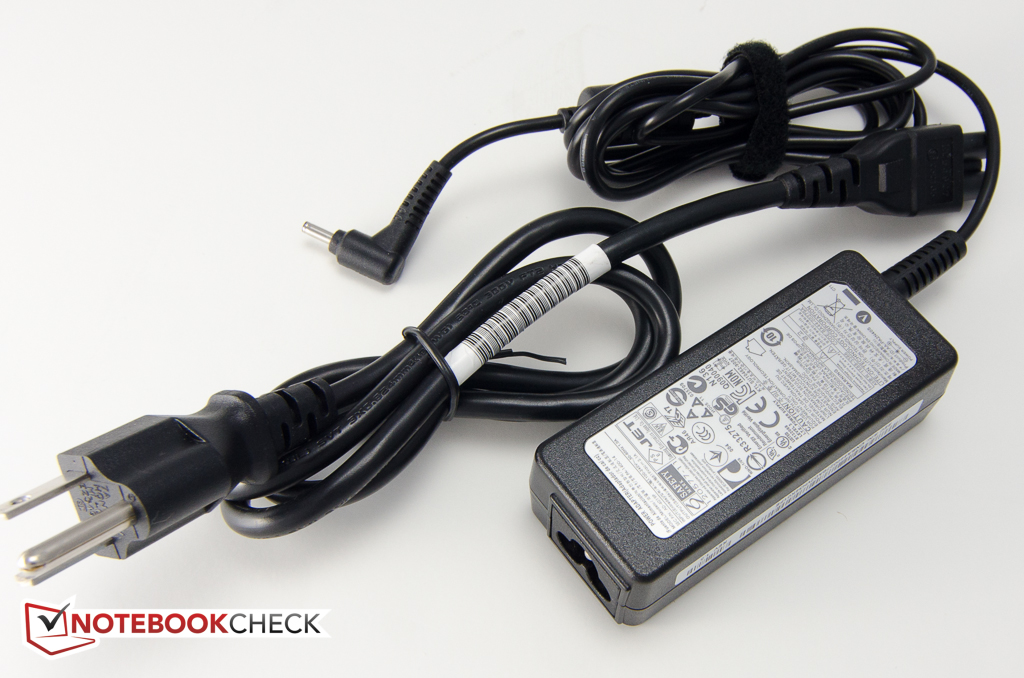

Довольно громоздкий адаптер питания.
Довольно громоздкий адаптер питания.

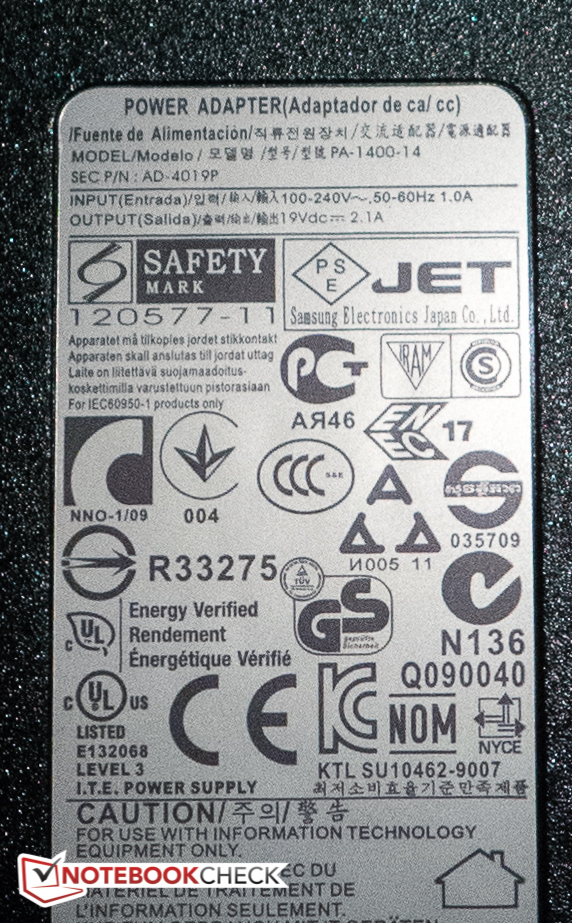

Мощность составляет 40 Вт.
Мощность составляет 40 Вт.

Похожие устройства от других производителей

Устройства других производителей (и/или с другой моделью процессора)

Устройства с таким же графическим ускорителем

Обзор ноутбука Acer Aspire E1-771
HD Graphics 4000, Core i3 3110M, 17.3", 2.935 kg
Краткий обзор ноутбука Fujitsu Lifebook E753
HD Graphics 4000, Core i7 3632QM, 15.6", 1.993 kg
Обзор ноутбука HP ProBook 450
HD Graphics 4000, Core i3 3120M, 15.6", 2.417 kg

За

+Тонкий и легкий
+Удобное расположение портов
+Хорошая клавиатура с подсветкой
+Приятный тачпад


Против

-Далеко не лучший экран
-Замене поддается лишь оперативная память
-Малое время работы от аккумулятора
-Низкая производительность при автономной работе

Статья вкратце

Что нам понравилось

Качественная сборка, пристойный дизайн

Что не понравилось

Отвратительный дисплей, не слишком удачная система охлаждения

Нас удивило

Безграничное стремление Samsung сэкономить на зрении потребителя, установив самую дешевую матрицу из того, что на складе залежалось.

Конкуренты

Lenovo IdeaPad U410 Touch, Lenovo ThinkPad S440 Touch (оба сенсорные, у обоих экран лучше).

Review Lenovo IdeaPad U410 Touch-59372989 UltrabookReview Lenovo ThinkPad S440 Touch Ultrabook

Samsung ATIV 540U4E-K01US - 05/09/2013 v3(old)
Bernie Pechlaner

Внешний вид
90%
Клавиатура
85%
Сенсорная панель
80%
Интерфейсы
66%
Портативность
88%
Автономность
92%
Дисплей
65%
Игры и 3D
65%
Процессор
93%
Охлаждение
72%
Бесшумность
92%
Общее впечатление
90%
Средний балл
82%
83%
