Крошечная PS5 Redux: на 60% меньшая, 6-литровая PlayStation 5, которую Вы можете собрать сами, работает холоднее, чем оригинал
Вслед за растущей волной моддинга PlayStation, начиная с минималистичного Девина Джонстона и заканчивая BoxPlates, которые придают консоли Sony более изящный, горизонтальный дизайндо сборки Zac Builds pS3 Pro с жидкостным охлаждением, которая разгоняет PlayStation 3 2006 года чтобы запустить Gran Turismo 6 с частотой 60 кадров в секунду, еще один создатель переделал PS5 в нечто меньшее, более умное и доступное для энтузиастов.
YouTube-канал Not From Concentrate (NFC) представил Tiny PS5 Redux - усовершенствованную версию вирусного малоформатного проекта, который теперь могут собрать сами фанаты. Согласно описанию к видео, Redux - это "доработанная, упрощенная версия, разработанная для того, чтобы Вы наконец-то смогли ее сделать", а полное пошаговое руководство доступно в магазине NFC.
Дизайн и конструкция

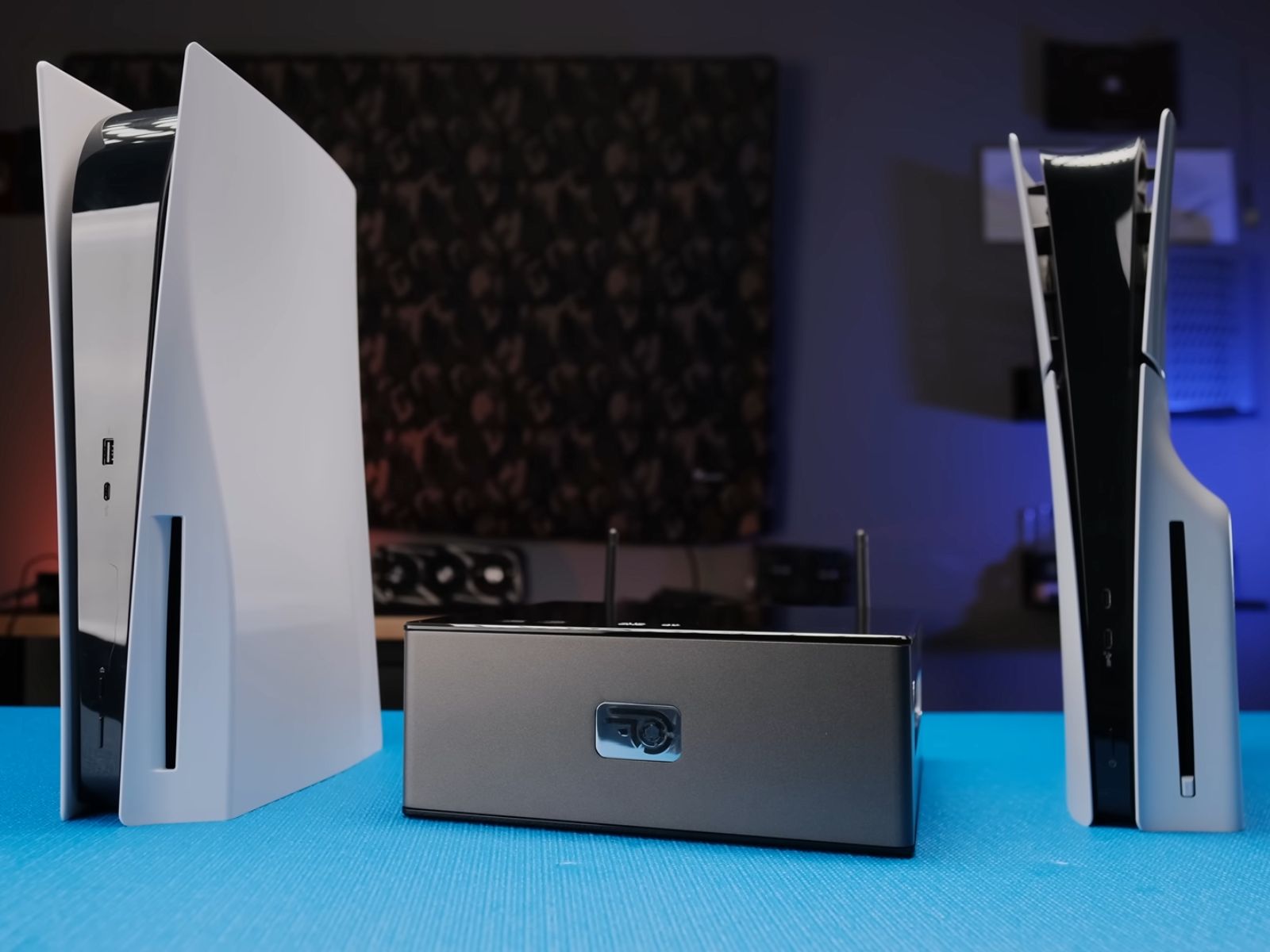

Оригинальная Tiny PS5 уменьшила консоль примерно на 60%, поместив ее в корпус SkyReach 4 Tiny объемом 3,3 литра с 3D-печатными креплениями и охлаждением. Она работала на несколько градусов теплее, чем стандартная, а также страдала от нестабильности блока питания. Переделка Redux объемом 6 литров устраняет эти недостатки и повышает качество корпуса и удобство его обслуживания.

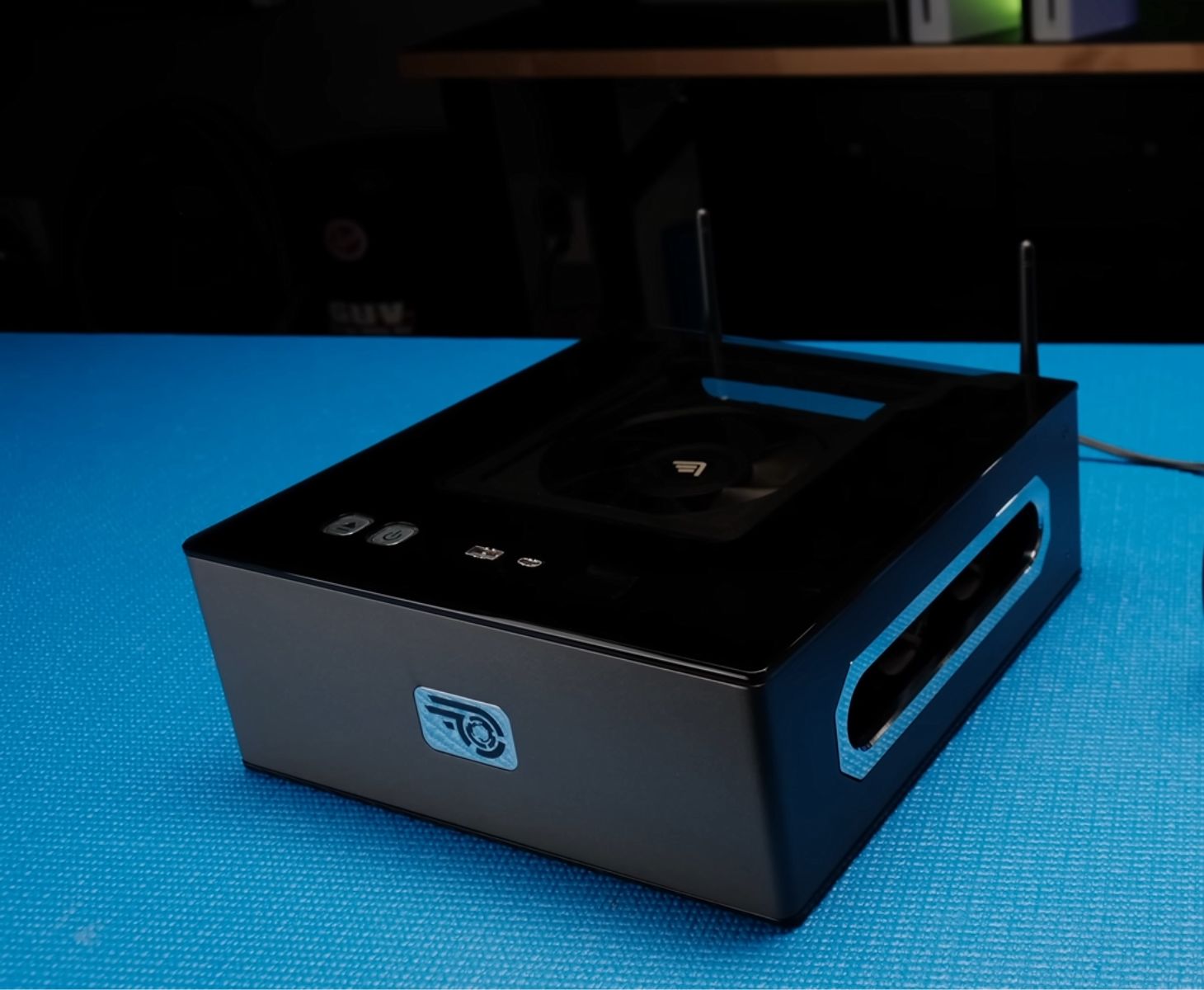

Алюминиевый корпус и ободок покрыты лаком Cerakote для матовой промышленной отделки, а боковые панели из темно-дымчатого акрила обеспечивают тонкий внутренний обзор. На верхней панели расположены точно вырезанные отверстия для USB-портов и подпружиненные кнопки питания и извлечения, зафиксированные четырьмя встроенными магнитами для быстрого доступа к чистке.
Освещение выполнено незаметно: системный светодиод находится внутри утопленной ручки-кармана из полированного алюминия, рассеиваемый 3D-напечатанным световодом. Ручка служит функциональной рукояткой для переноски и направленным выпускным отверстием.
Эффективность охлаждения

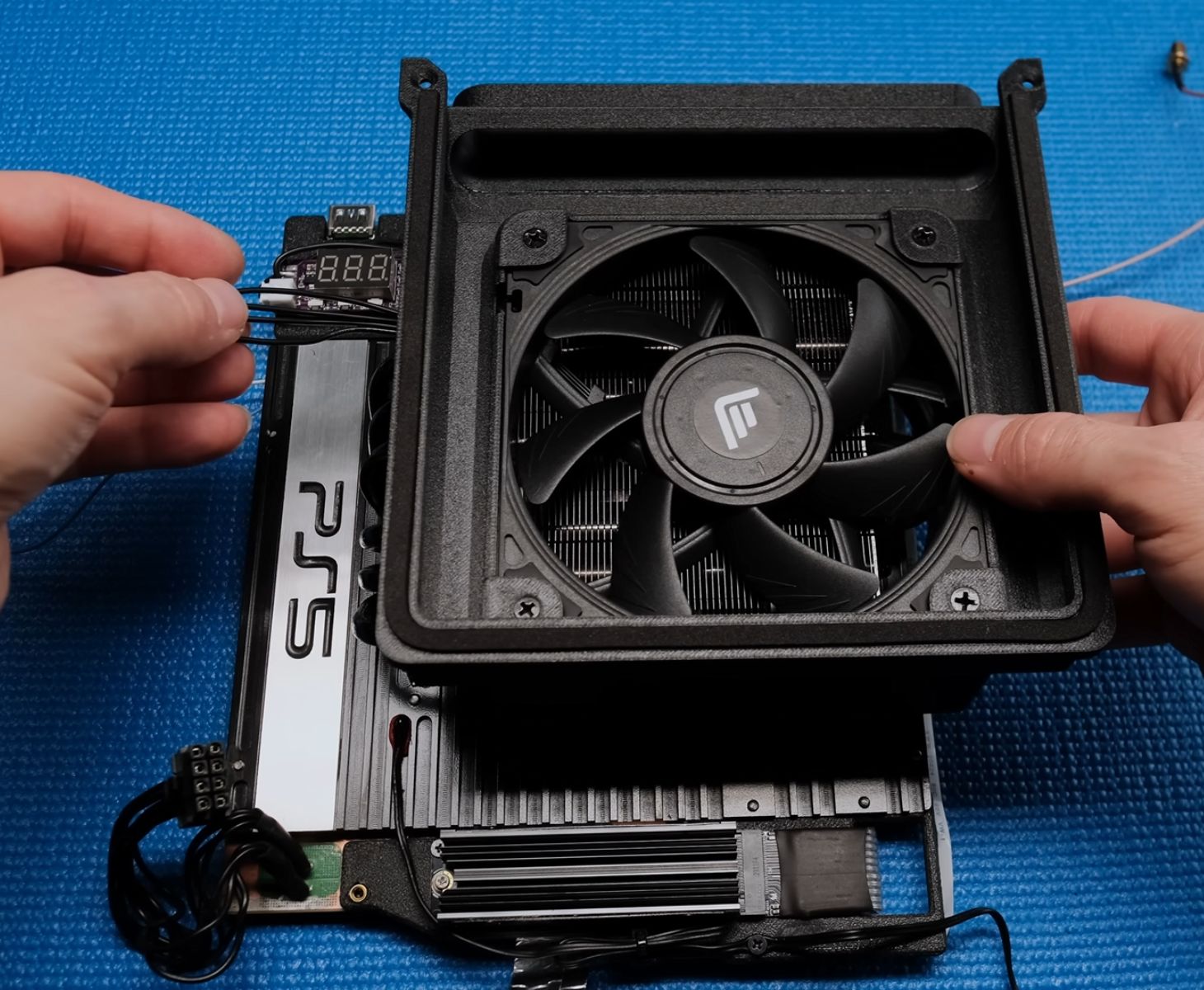

Внутри YouTuber сохранил оригинальные пластины радиатора, но соединил их с процессорным кулером Alpenföhn Black Ridge и двумя 120-мм тонкими вентиляторами Noctua в конфигурации push-pull. Три 60-мм вентилятора Noctua отводят тепло через выхлопную трубу с карманной ручкой.
Тепловое тестирование в режиме Expedition 33 (предустановка Quality, motion blur off, film grain off) дало следующие результаты:
- Стоковый PS5: потребление 230 - 235 Вт, средняя температура ~59 °C
- Tiny PS5 (сборка 2023): 220 - 225 ВТ, ~56 °С
- Версия Redux: < 220 Вт, ~50 °C в среднем
Улучшение произошло благодаря полностью переработанной системе всасывания. Ведущий видео Эрик напечатал на 3D-принтере новый кожух с увеличенными каналами и неопреновой прокладкой для предотвращения рециркуляции горячего воздуха. Переработанный воздушный поток снизил температуру примерно на 6 °C и устранил падения кадров, которые раньше были вызваны тепловым дросселированием.
Подключение, хранение и цифровой переход
Поскольку алюминиевый корпус снижал производительность беспроводной связи, антенна Wi-Fi теперь установлена внутри под верхней акриловой панелью, а складные внешние антенны Bluetooth на задней панели устраняют задержки и разрывы соединения.
Система хранения также была значительно улучшена. Ранняя модель Tiny PS5 была ограничена короткими дисками 2230 M.2 объемом 2 ТБ, но в версии Redux встроен удлинительный кабель M.2 и 3D-печатный кронштейн, освобождая место для полноразмерного SSD 2280, показанного здесь с диском объемом 4 ТБ и специальным радиатором.
Оптический привод из оригинальной сборки был удален в пользу более чистой схемы, использующей только цифровые технологии. Поскольку PS5 не может завершить обновление прошивки, не обнаружив привод, пользователь сохранил плату управления дисководом с питанием и подключением внутри корпуса. Консоль распознает ее как функциональную даже без механических компонентов. Специальное 3D-печатное крепление фиксирует плату за материнской платой, обеспечивая совместимость обновлений без внешних помех.
Завершает сборку обновленная док-станция для зарядки контроллера, дополняющая титаново-черную тему. В ней используется магнитная система зарядки NFC, но добавлено основание из стальной пластины для дополнительного веса и устойчивости.
Мощность и сборка
У старшей модели Tiny PS5 была одна постоянная проблема: случайные отключения во время игр с интенсивной графикой. Тепловое тестирование подтвердило, что эти отключения происходили не из-за перегрева, а из-за блока питания GaN мощностью 250 Вт, который не справлялся с новыми играми, потребляющими более 230 Вт. Обновление блока до 500 Вт GaN полностью решило эту проблему.
Redux также является проектом сообщества, файлы дизайна для PS5 модели 1215A доступны на Patreon от NFC. Сборщики могут заказать алюминиевые детали у SendCutSend, 3D-печать остального и использовать монтажный кронштейн для кулера Black Ridge, хотя мод все равно требует тщательной сборки и некоторых навыков пайки.
Вы можете посмотреть весь процесс сборки в деталях ниже, чтобы поближе познакомиться с Tiny PS5.
