Инженер-самоучка строит камеру с частотой 2 миллиарда кадров в секунду для съемки света в движении

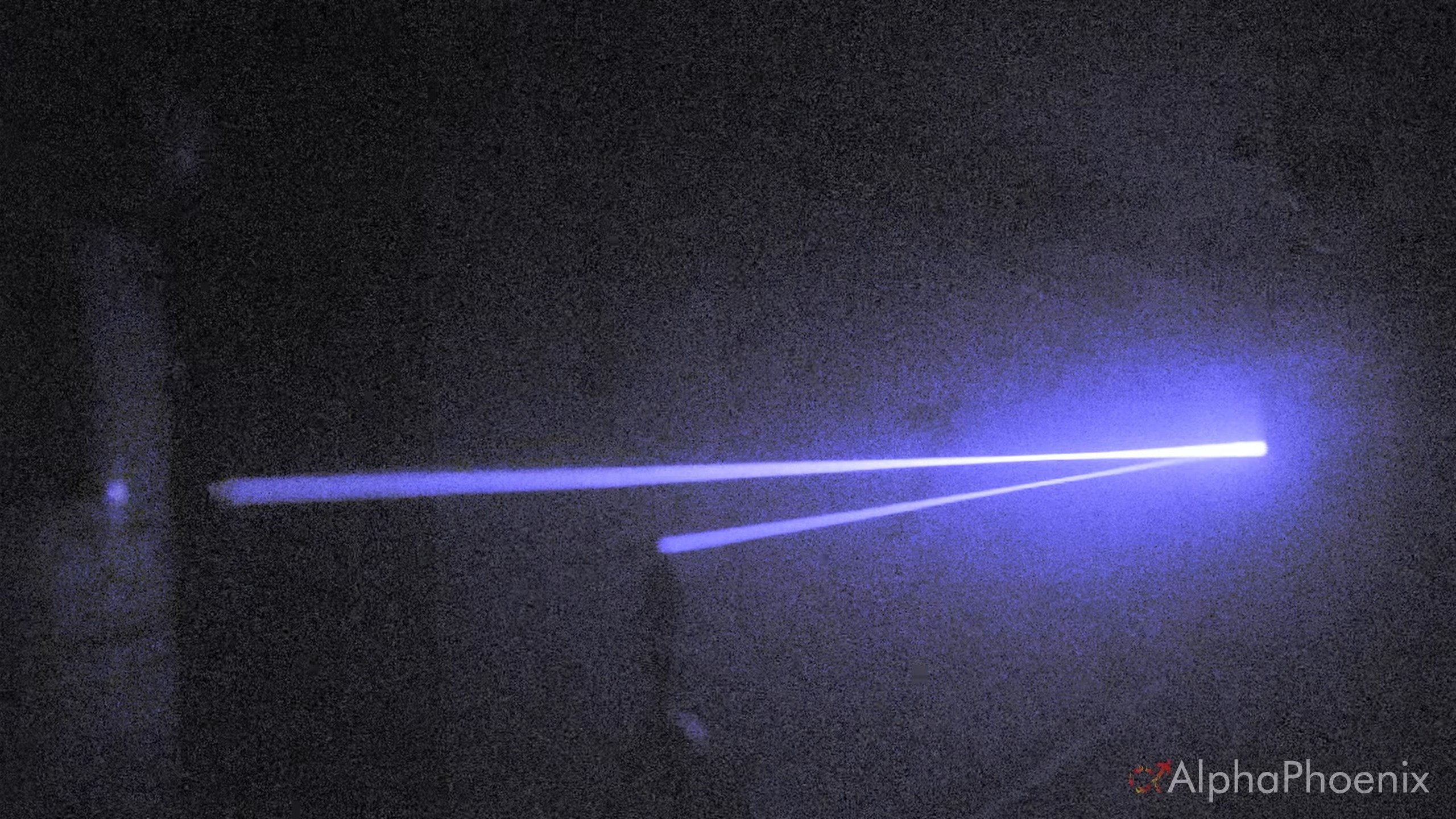

AlphaPhoenix, DIY-ютубер, успешно создал камеру с частотой 2 миллиарда кадров в секунду и использовал ее для записи видео лазера, прыгающего туда-сюда между двумя зеркалами - в HD-качестве.

Это сложный процесс, поскольку, хотя камера способна записывать 2 миллиарда кадров в секунду, она способна записывать только один пиксель за раз. Поэтому, чтобы сделать видео в формате HD, каждый пиксель должен быть записан отдельно, а затем синхронизирован с помощью процесса, который он называет "тайлинг"

Компоненты камеры

• Зеркало: Первая часть камеры - это зеркало, которое направляет свет в определенном направлении через объектив и в оптический блок. При изменении положения зеркала, направленного в разные стороны, записываются разные пиксели.
• Оптическая система: Это закрытая трубка, через которую проходит свет, чтобы попасть в отверстие. Длину отверстия можно регулировать, чтобы обеспечить правильную фокусировку входящего света, позволяя только небольшой части (пикселю) попасть в отверстие.
• Сенсор: Датчик представляет собой фотоэлектронный умножитель (ФЭУ), очень чувствительный тип датчика, который преобразует входящий свет в электрические сигналы (ток). Затем этот ток преобразуется в измеряемое напряжение с помощью резистора.
• Осциллограф: Осциллограф - это мощное устройство камеры. Он измеряет и сохраняет сигнал, поступающий от датчика, со скоростью 2 миллиарда раз в секунду.
