Эта ультракомпактная DIY-камера использует оптический сенсор мыши и состоит из 3D-печатных деталей

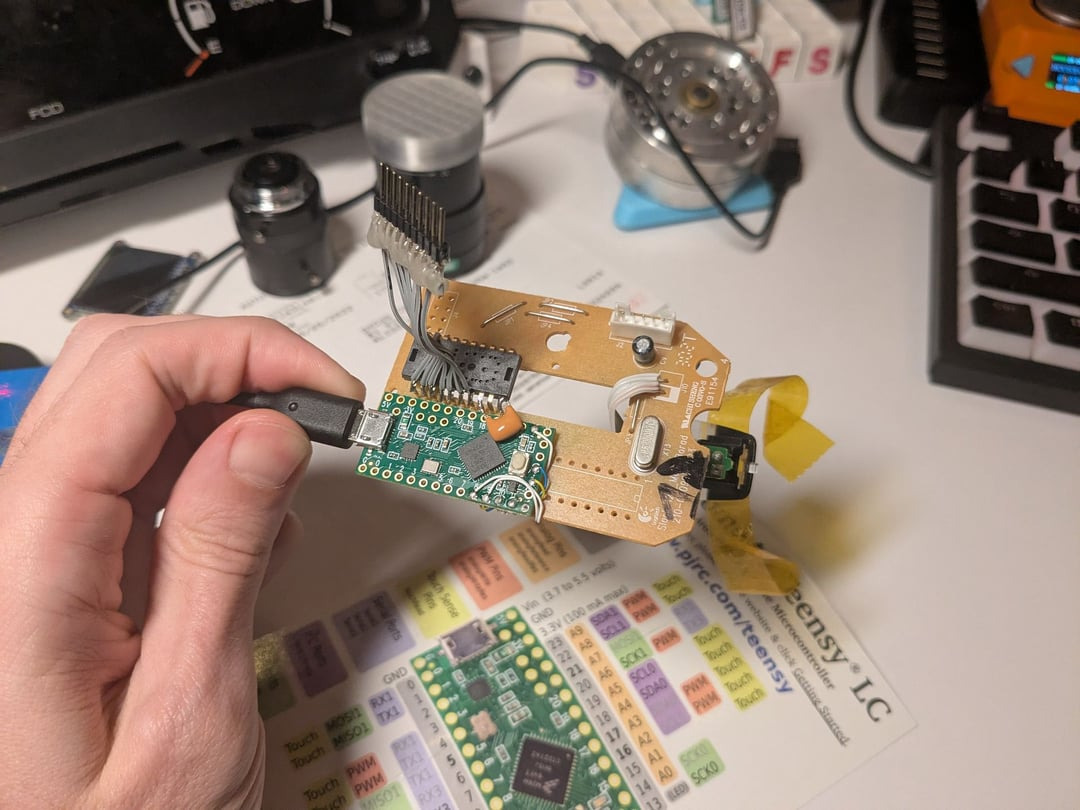

Один DIY-мастер создал цифровую камеру с низким разрешением, используя сенсор ADNS-3090 из старой оптической мыши, корпуса, напечатанного на 3D-принтере, и готовых деталей. Опубликовано на r/3Dprinting и r/electronics сабреддитах, устройство оснащено датчиком 30x30 пикселей с 64 вариантами цвета и включает несколько режимов съемки: одиночный, двойной, четверной, панорамный "мазок", а также специальный режим рисования мышью. Фотографии можно просматривать на встроенном дисплее, рассчитанном на 48 изображений и поддерживающем последовательную передачу фотографий на компьютер.

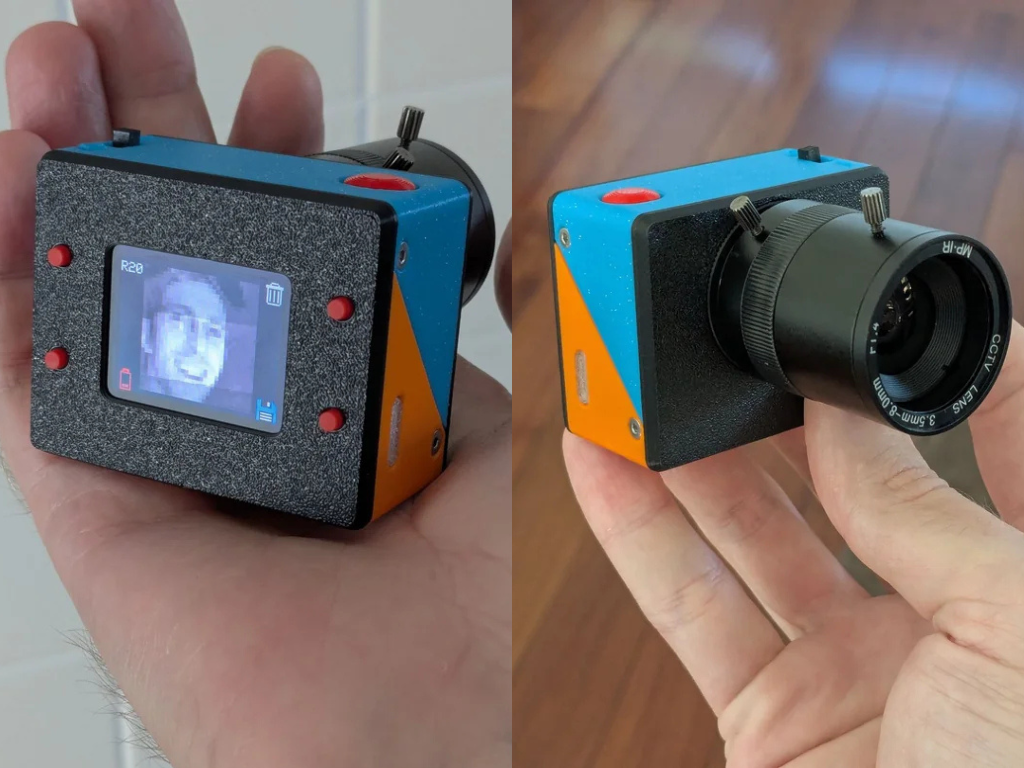

Готовая камера очень компактна, но плотно набита компонентами, имеет 32 кБ FRAM, поддержку скриптов Python для создания дампов, несколько настроек экспозиции с автоблокировкой и аккумулятор, обеспечивающий несколько часов работы, что весьма впечатляет, учитывая форм-фактор. Создатель специально добавил, что ключевой особенностью является панорама: она выполняет "сканирование" вертикальных колонок для получения вытянутых изображений. Большинство деталей конструкции спаяны вручную из-за ограниченного пространства внутри 3D-печатной оболочки, состоящей из двух частей.

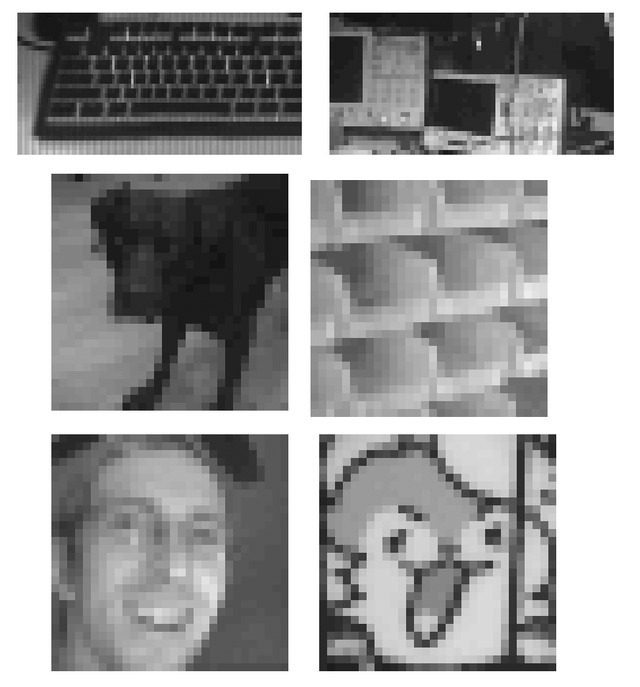

Проектная документация предельно прозрачна в отношении технических ограничений и результата: выходной сигнал датчика, как и ожидалось, имеет низкое разрешение, но полезен для получения узнаваемых изображений, особенно при использовании нескольких цветовых палитр и временных эффектов. Режим "рисования" использует преимущества предполагаемого использования сенсора мыши, позволяя пользователям делать наброски прямо на экране. Камера также блокируется и автоматически разблокируется при съемке нескольких кадров, что в итоге дает более мощное устройство, чем типичные сборки из электронного лома. По мнению автора, общие впечатления от использования камеры вполне сравнимы с классической камерой для Game Boy https://en.wikipedia.org/wiki/Game_Boy_Camera. Они добавили, что хотя последняя имеет более высокое разрешение, эта DIY-сборка дает Вам большую глубину цвета и гибкие настройки съемки для экспериментальной фотографии.
